0,001-120 Ω тестер внутреннего сопротивления батареи с функцией измерения ESR

HR530-это небольшой ESR Миллиомметр, который может измерять ESR значение электролитическая реакция емкости и (измеряет внутреннее сопротивление батареи и значение напряжения батареи), а также может измерять сопротивление миллиомметра, поэтому он прост в использовании.

II. Применение продукта:

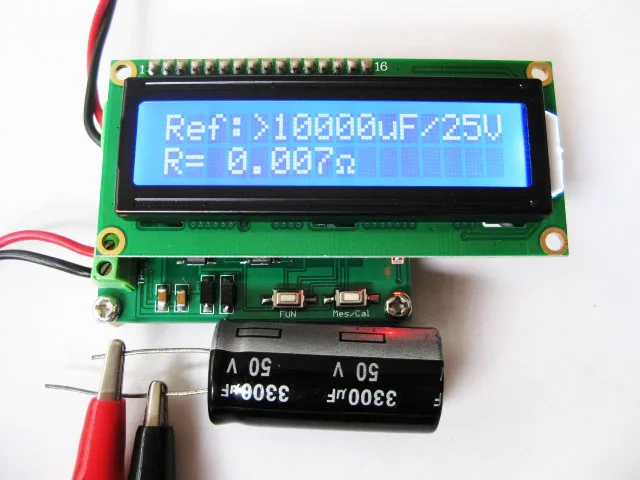

● Измеряет значение ЭСР электролитическая реакция емкости;

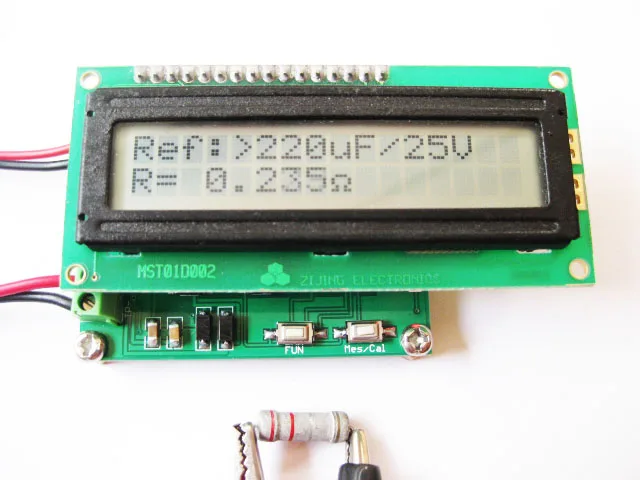

● Измерение значения сопротивления;

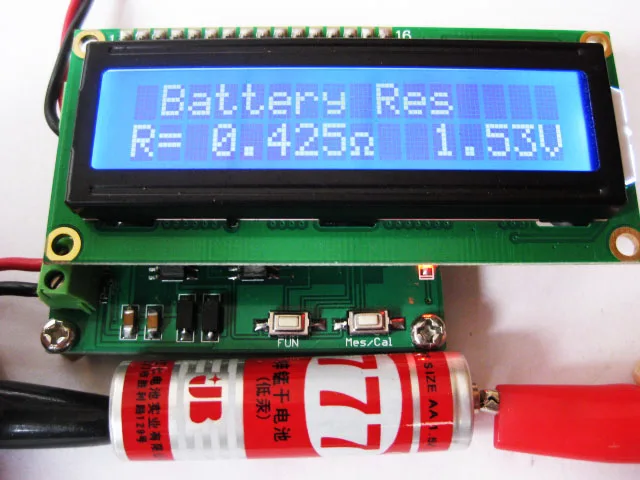

● Измерение внутреннего сопротивления и напряжения аккумулятора;

III. Технические параметры:

Примечания к блоку параметров товара

1. Диапазон измерения сопротивления: 0,001 ~ 120 Ω

2. Разрешение измерения сопротивления 1 м Ω

3. Измерьте напряжение батареи 0-25 В постоянного тока

4 разрешение напряжения батареи 0,01 В постоянного тока

5 Выходная частота измерения 100 k Гц

6 рабочее напряжение 7-12 В постоянного тока

7 рабочий ток <50 мА

8 Рабочая температура-40 ℃ ~ 65 ℃

9 Температура хранения-40 ℃ ~ 65 ℃

10 Размер 57*45*20 мм длина х ширина х высота

IV. Описание интерфейса и соответствующая работа

P1 проводки Разрешение:

Значение серийный символ цифры

1 положительному полюсу VDD модуль (7 V ~ 12 V)

2 источника питания отрицательный полюс модуля GND

P2 проводки Разрешение:

Значение серийный символ цифры

1 TP + подключен к измерительному элементу (батарея подключена к положительной полюсе)

2 ТП подключен к измерительному элементу (батарея подключена к отрицательному полюсу)

Характеристическая вязкость полимера. Ключевое Описание

Забава: Установите значение ESR емкости измерения или внутреннего сопротивления и напряжения аккумулятора.

MES/CAL: калибровка (калибровка линии измерения короткого замыкания)

Hr530-это Измеритель для измерения значения ESR емкости. Он специально используется для измерения значения ESR емкости и не может измерять емкость.

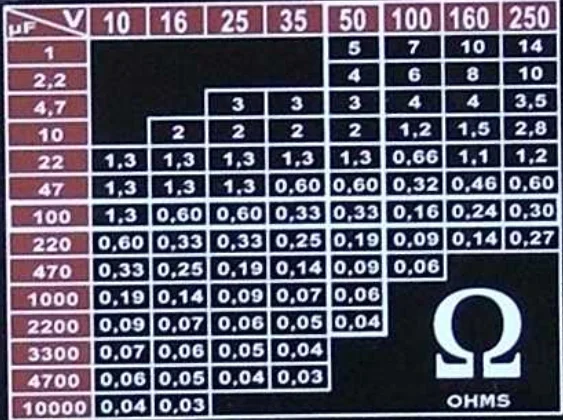

На дисплее LCD1602 следующая строка букв показывает "10000,0 мкФ". Это значение не является значением емкости измеренной емкости, а является только эталонным значением. Для получения подробной информации см. Справочную таблицу сопротивления емкости ESR.
