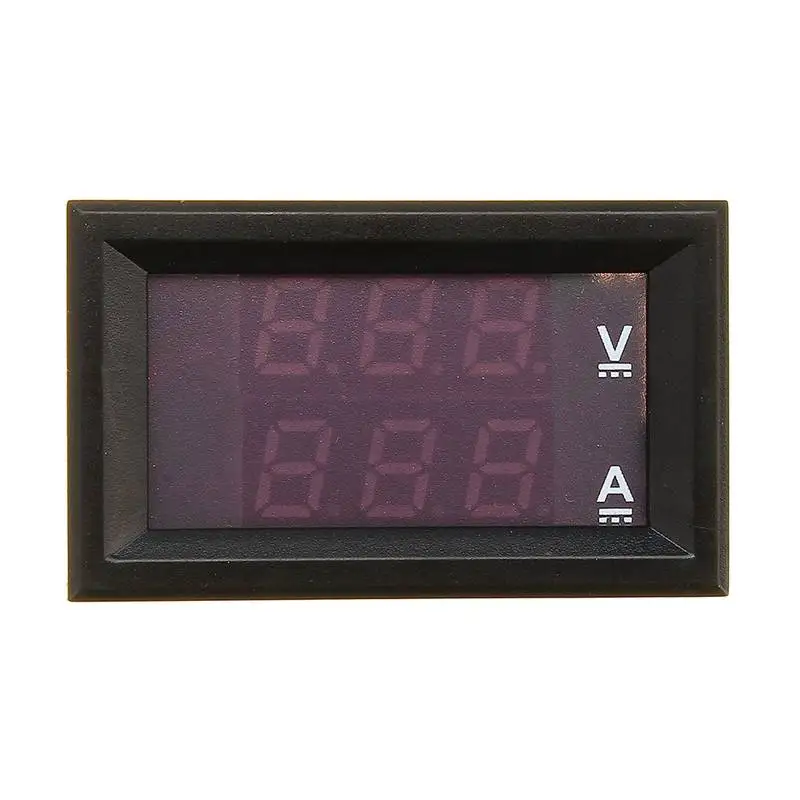

0,5" красный+ красный двойной светодиодный дисплей Мини цифровой вольтметр амперметр DC 100 в 100А Панель Ампер Вольт Напряжение тока Измеритель Тестер аксессуар

Описание

Описание:

Рабочее напряжение: DC 4 ~ 30 V
Измерение напряжения: DC 0 ~ 100 в
Минимальное разрешение (В): 0,1 в
Измерительный ток: 100A (требуется внешний шунт)
Минимальное разрешение (А): 0.1A
Рабочий ток: <20 мА
Дисплей: три 0,28 "светодиодный цифровой трубки
Цвет дисплея: красный и красный
Частота обновления: около 300 мс/раз
Точность измерения: 1% (± 1 цифра)
Рабочая температура: от-10 до 65 °C
Рабочая влажность: от 10 до 80% (без конденсации)
Рабочее давление: от 80 до 106 кПа
Применение: подходит для автомобильных/электрических автомобилей/мотоциклов мониторинга батареи или других продуктов измерения напряжения тока

Проводка:

Черная линия (тонкая): пустая или понижающая цепь (модуль) отрицательный
Красная линия (тонкая): Питание +
Черная линия (Толстая): COM, общие измерения
Красная линия (Толстая): PW +, измерительный терминал входного напряжения Положительный
Желтая линия (Толстая): IN +, текущий вход +
(Пожалуйста, обратитесь к схемам подключения для получения более подробной информации)

Обратите внимание:

Напряжение между тонкими красными и тонкими черными линиями должно быть в пределах 4-30 В постоянного тока
Амперметр может быть подключен только к отрицательному прибору
Превышает 5А, длительная полная нагрузка работает непрерывно, рекомендуется, чтобы измерительная сторона проводов была непосредственно припаяна к розетке
Когда черная тонкая линия свободна, лучше использовать изоляционную ленту вокруг открытой части провода, чтобы предотвратить короткое замыкание
Если просто использоваться в качестве вольтметра, рекомендуется, чтобы желтая линия и черная линия были соединены вместе, чтобы предотвратить цифровой мигание амперметра
Непригоден для использования этого счетчика для проверки тока менее 10 А.

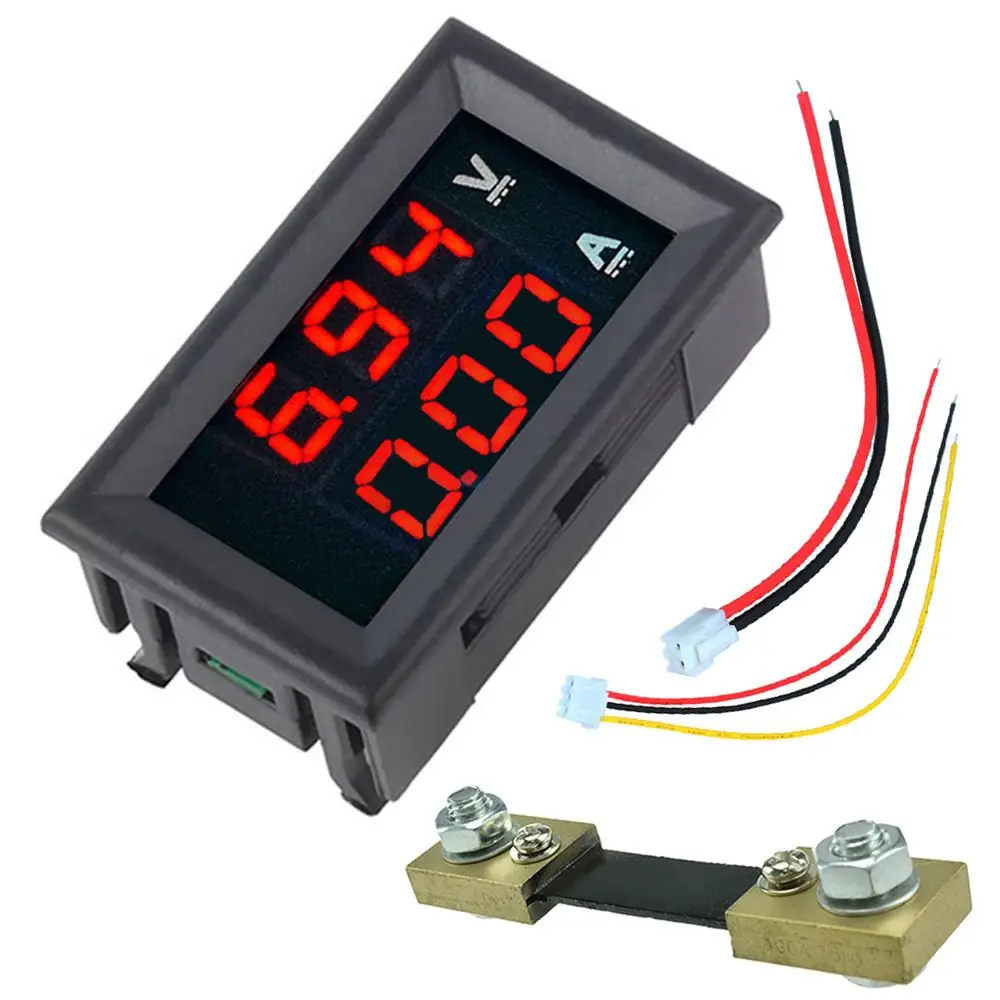

Посылка включает в себя:

1 х цифровой вольтметр Амперметр метр
1 x токового шунта
1 х кабель
