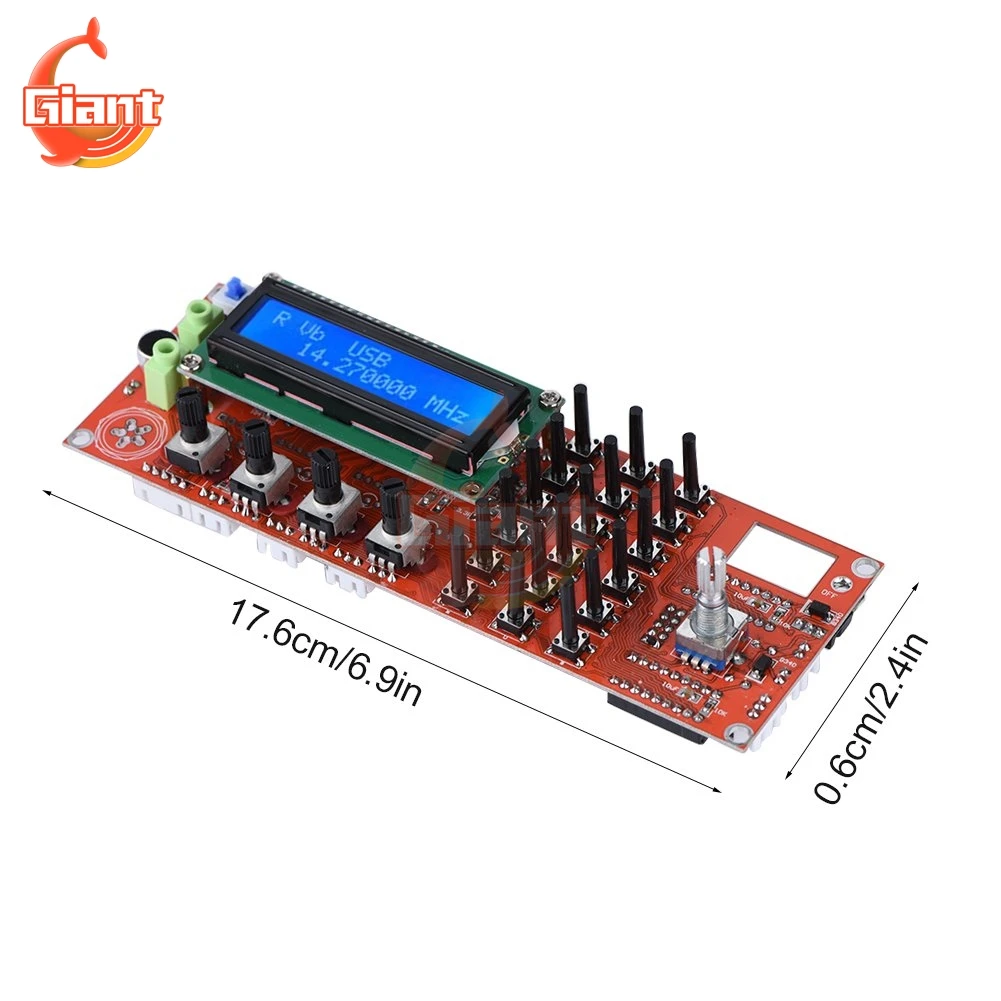

0-55 МГц DDS генератор сигналов радиочастотная волновая полоса для радиочастотного приемопередатчика Модуль коротковолновой 12 В

Описание

Готовая продукция, DDS, цифровая прямая входная частота, с потенциометром громкости, потенциометром полосы усиления усилителя, потенциометром AGC, S-светодиодный дисплей стола, стоящий волновой светодиодный дисплей

1:12 v вход

2:12 v выход

3: сила стоящей волны в сигнале обнаружения. Общая земля

4: ручное управление коэффициентом усиления

5: регулирование мощности полосы пропускания, в целом

Шесть Тома

7: соответствующие Материнские микрофоны Рог PPT и CW

8: режим управления материнской платой и полоса

9: DDS тестовый источник питания, не сварка

Применение отладки настройки

6. Способы подключения внешней кнопки:

На рис. KB-2 и KB-1-это внешний ключевой интерфейс, который является первой частью левого соответствующего интерфейса, Общий контакт, который был кофазой четыре фута, их соответствующие функции, такие как KB-1: 1-2 подключены к полным функциям управления режимом работы, таким как KB-1: 1-4 подключены для включения регулировки шагового режима.

Изображение ENC выше кодового переключателя, который, под видом переключателя контактного штифта 2 KB-2, и чертеж B затем KB-2 штифта 3, рисунок C продолжен на KB-2 1 фута.

7, на режиме работы и функции управления полосами

Из-за ограниченной емкости самого микроконтроллера, привода или внешнего реле рабочее напряжение отличается, не непосредственно Управляйте реле, драйверы должны работать в режиме, а рабочий диапазон требует внешнего привода цепи, определенная схема может использоваться для других материалов.

8, подключение ЖК-подсветки

С учетом количества людей, которые могут использовать свой собственный ЖК-дисплей конфигурации, светодиодный подсветка может быть из-за разной полярности, поэтому PCB, 15 и 16 футов свободны, и просите всех вас подключить ЖК-дисплей в соответствии с используемой полярностью.

Он обеспечивает подключение ЖК-подсветки, 16 футов заземления, 15 футов в серии 51 Ом резистор, подключенный к блоку питания + 5 В, если вы хотите сохранить подсветку, можно взять переключатель на управление + 5 В.

Fficeffice "/>

Два, DDS, отладки

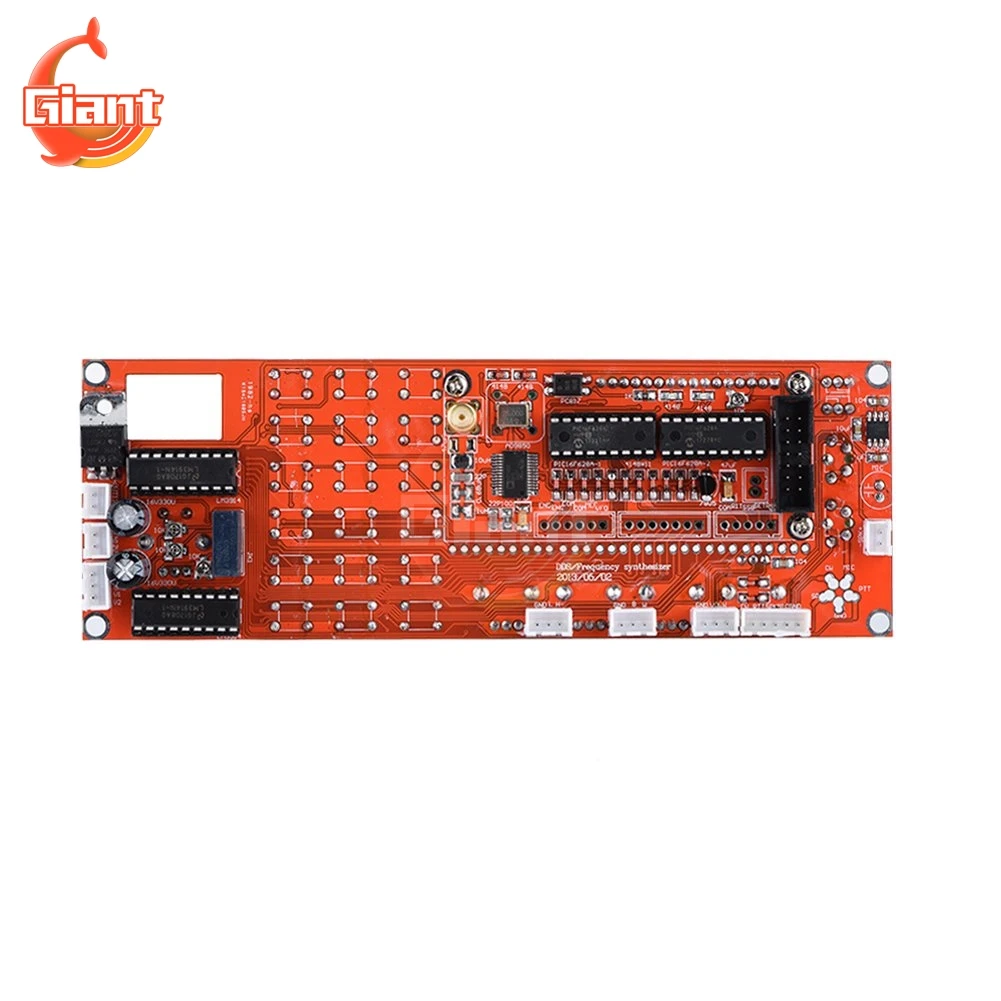

Чип управления DDS PIC16F628A-1 и PIC16F628A-2 написала VER4.06 программа, после того, как вся установка завершена, доступ 5 В питания, 10 к потенциометра для регулировки контрастности, вы можете увидеть на экране при нормальных условиях символ, если не нормально, измерьте рабочее напряжение микроконтроллера и раздел дисплея. Установленная защита от полярности напряжения, так что не сгорит чехол, который вы умрете.

Если ЖК-дисплей не может отображать символы, пожалуйста, попробуйте обменять PIC16F628A, потому что две программы являются разными чипами, следуйте мой номер, помеченный на установке компонентов.

Три, DDS ключевые инструкции и шаги:

1, описание ключевого интерфейса:

Ножки электропроводки переключателя кодирования ENC

MEM хранения режим преобразования

VFO A преобразован в VFO B, или с помощью VFO B переключится на VFO a.

Преобразование SSB Рабочий режим, USB LSB AM CW цикл преобразования.

RIT точно Настройте частоту приема.

Кнопки ступенчатой регулировки.

Кнопка настройки функции CAL.

При этом KB-1 и KB-2 имеет общий pin-код, но не местах, Обратите, пожалуйста, внимание при установке.

3. Удерживайте кнопку CAL, включите загрузку в интерфейс начальной настройки и отпустите кнопку CAL.

A: Включите 6xrefcle: установите режим синхронизации чипа, настройте настройки переключателя кодирования частоты, AD9851 Установите на 6 Октав, AD9850 Установите на 1 октаву, нажмите CAL для ввода следующего элемента.

B: DDS-SYSTEM-CLK: рабочая частота чипа установлена, отрегулируйте переключатель кодирования для изменения значения, с шагом ключ регулировки, AD9851 установить в 6 значение мультипликатора активного Zhong, AD9850 Набор для фактическая Выходная источника реструктуризации соотношение цена/качество, нажмите CAL, чтобы войти в следующий товар.

C: MIN_RX_DDS_FREQ: минимальная Настройка рабочей частоты, отрегулируйте переключатель кодирования для изменения значения, с шаговым ключом шаг регулировки должен быть установлен больше промежуточного значения частоты, нажмите CAL для ввода следующего элемента.

D: MAX_RX_DDS_FREQ: Настройка максимальной рабочей частоты, настройка переключателя кодирования для изменения значения, с шагом ключ регулировки, должен быть установлен до 60 МГц или меньше может быть, короткое нажатие CAL для ввода следующего элемента.

E: SSB_OFFSET: режим SSB trim, отрегулируйте переключатель кодирования для изменения значения, с шагом регулировки ключа, нажмите CAL для ввода следующего элемента.

F: CW_OFFSET: CW Рабочий режим для тонкой настройки и регулировки переключателя кодирования для изменения значения, с шагом регулировки клавиши, нажмите CAL для ввода следующего элемента.

G: OFFSET_FREQ: Настройка MF, как установить 9 МГц или 10,7 МГц, отрегулируйте переключатель кодирования для изменения значения, с шагом регулировки ключа, нажмите CAL для ввода следующего элемента.

H: мультипликатор установка должна быть установлена в 1, нажмите CAL, чтобы войти в следующий товар.

I: отображение подсказок сохраняет, автоматически сохраняет содержимое вышеуказанных висков и возвращается к нормальной работе.

Другое Примечания:

1, система DDS CLK может быть измерена частотой после 30 МГц активного кристалла, измеренное значение размножено на 6, расчетное значение устанавливается здесь, если вы используете AD9851, первоначально установила 180 миллионов на линии.

2, смещение FREQ промежуточные настройки частоты можно установить в + или-, поворотный переключатель для изменения значения, удерживайте клавишу шаг, затем кодированные поворотные переключатели для регулировки шага. В дополнение к стоимости Минимальная рабочая частота плюс промежуточной частоты должна быть больше нуля.

Для хранения ** частоты

Храните текущую частоту VFO: удерживайте кнопку MEM в течение 1 секунды, используя кодировщик выбирает канал, который вы хотите сохранить. Одновременно, выбранный канал оригинальная частота будет отображаться на ЖК-дисплей, затем, еще раз нажмите и удерживайте MEM кнопку в течение 1 секунды, В то же время возврат к VFO отображает сообщение «сохранение» будет отображаться вкратце. (Сохранено) Если вы решите возвратиться к дисплею или ХРАНИЛИЩЕ VFO, нажмите MEM ключ или подождите 10 секунд, чтобы автоматически вернуть. Перед использованием функции памяти убедитесь, что все параметры верны, это позволит предотвратить подвисание неправильного сообщения.

** Использовать канал памяти

Когда MEM из состояния в состояние VFO, кодировщик может выбрать, чтобы получить частоту, предварительно сохраненную,

Коснитесь ключа MEM, "MEM 1" будет отображаться в верхней части ЖК-дисплея, вы можете использовать кодировщик для выбора канала, который вы хотите использовать, когда в режиме MEM Кнопка TX и функция ключа RPT нормальны, но вы не сможете изменить частоту энкодера, Попка функционируют должным образом. (Вы можете использовать кодировщик для изменения частоты RIT). Когда режим MEM, вы не можете использовать меню настройки или память частоты.

В процессе работы меню настройки проверит правильность хранения, Если обнаружено, что содержит сообщение об ошибке, "MEM" отображает изменения на "---", в результате чего это потому, что в тех случаях, когда вы находитесь в меню настройки изменить определенные параметры окончании пробного периода. А затем повторите попытку для того чтобы хранить предыдущие изменения. По причине непогоды (к примеру: взять на себя ffice: smarttags "/> Прием частоты памяти возможностью погружения на глубину до 30 м 1, в том случае, если вы поставите MAX RX DDS частота частоту до 29 м, в тех случаях, когда вы пытаетесь использовать MEM-1 шт., меню настройки обнаружите, возможностью погружения на глубину до 30 м Частота приема ошибка у мужчин, из-за того, что он слишком высокая), и, следовательно, Правильный подход заключается, перед тем, как для хранения, правильное меню настроек.

Есть два варианта, чтобы выйти из MEM режим, возврат VFO режим:

1) коснитесь клавиши MEM, не обращая внимания на использование частоты памяти.

2) Нажмите и удерживайте MEM кнопку в течение 1 секунды, нужную частоту будет скопировать VFO.

** Меню Настройки хранятся **

Какие-либо изменения меню настройки после множителя настройки будут храниться в EEPROM, и кратко дисплей "Экономия" отображения уведомлений о сообщениях и вернуться к VFO государства.

В меню настроек (за исключением DDS в соответствии с указанным частота меню), если ключи, клавиатура или кодировщик никаких действий в течение 10 секунд, на экране будет пропускать все акции, вернуться к VFO на квадратный дюйм).

Если RIT (tuning) мягко нажмите, "RIT" будет отображаться на ЖК-дисплее, но частота не изменится сильно, (RX frequency +/-MAX_RIT_OFFSET frequency range), нажмите клавишу снова попка, попка дисплей исчезнет и вернуться к RX частоты и прозрачный попка частоты.

Если функция RPT (ретранслятор TX смещается только на FM) в меню настроек откройте, коснитесь RPT отобразит «-RPT» на ЖК-дисплее, В то время как вычитания из TX частоты (RPT Офсетная) частоты. Пресс снова, снимите RPT, по умолчанию повторитель TX смещение 0 кГц, но она может быть изменен в настройках меню RPT офсетная печать, диапазон от 0 до 10 МГц. (Также ограничен, потому что DDS оставляя 0 до макс DDS частота частоты)

Если RPT функция заключается в том, набор для инвалидов, RPT функция отменяется, в то же время, RPT комплект частоты Автоматически установит до 0 Гц.

Все настройки будут влиять на ограничения частоты, при этом распознавание параметров допустимо, например: смещение TX плюс частота RX не может превышать диапазон частот DDS.

Если шаг нажата кнопка, курсор мигает при текущую частоту цифрового, затем вы можете использовать кодировщик выбор шага.

К примеру: в 1 кГц степпер, наведите курсор после выхода, то замена будет средством для достижения цели 1 K (в том случае, если вращение слишком быстро, система будет обнаружен, шаговый выходит за рамки настройки изображения по-прежнему остается неизменной.)

На любом этапе комплект VFO, он будет храниться в EEPROM. (Не хранить в наборе-up и попка меню настроек)

Частота отображения будет следить за тем, что формула:

RX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ)

TX = мультипликатор x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)

Частота, запрограммированная в DDS, рассчитывается как показано ниже.

RX = ABS (RX_DDS_FREQ)

TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ)

RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ

Это может быть положительным или отрицательные отзывы.

Здесь, чтобы сказать вам несколько различных образцов:

Такие как DDS Выходной диапазон частот и возможностью погружения на глубину до 30 м до 40 м:

MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX Частотный диапазон индикации.

30 МГц 40 МГц 100 = 130 МГц до 140 МГц. Похожие продукты Примите во внимание, что 1

30 МГц 40 МГц-10 МГц = 20 МГц до 30 МГц.

-40 МГц-30 МГц 170 = 140 МГц до 130 МГц. Похожие продукты Примечание 2

-40 МГц-30 МГц 60 МГц = 30 МГц до 20 МГц.

FT180A метод установки используется в DDS генератор

Общие настройки дисплея AD9851 объяснение:

Включите RPT нет

X6 RECLK X6

DDS системы CLK 180 м

Макс DDS частота 65 м

Мин RX DDS частота 10,701 м в том случае, если частота + попка частоты

Макс RX DDS частота 60 м

TX офсетная частота 0

Макс попка офсетная 1 K попка частоты

Офсетная печать частота-10,700 M-если частота

Мультипликатор-1 шт.

Четвертый, на ремешке, и режим интерфейс управления:

DDS не имеет прямого контроля режим преобразования и длину браслета Контрольное устройство преобразования, при условии, что только в том случае слабый контролировать уровень выходного напряжения, функция преобразования, практического применения цепи, как, например, реле, блок питания и т. д., нужны люди увеличить приводная печатная, так как это может привести к повреждению микроконтроллер! Связанные схема может рекомендуйте друзьям онлайн Сделай Сам машина и длины стопы.
