Усилитель основные параметры:
1 Частота усилителя 100 кГц-50 МГц
2 одиночных источника питания Напряжение 12-15 В, ток 1А
3 усиления усилителя 37 дБ.
4 входа 1 МВт (0dBm), выходная мощность 4 Вт, Рабочее напряжение 12 В. Когда рабочее напряжение 15 в, выходная мощность 6 Вт
5 сопротивление 50 евро
6 выходное гармоническое значение-18dBc (максимальная выходная мощность) Типичное значение
7 входной и выходной разъем SMA
8 Размер 103x90*50mm3
Ниже приводится информация об общем использовании светоотражающих мостов:
1. Светоотражающий мост направленного самокалибровки

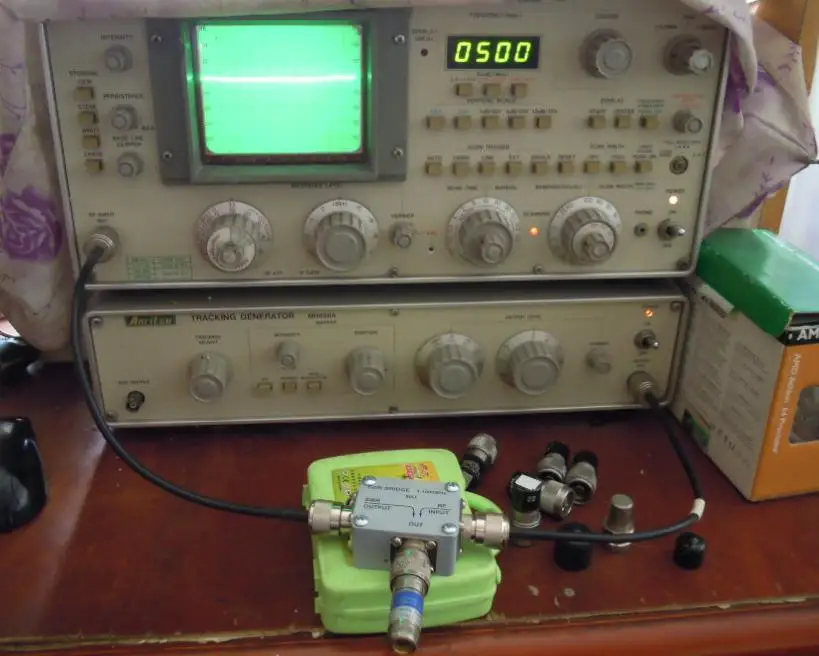

1,1 выход источника сигнала отслеживания отраженного моста установлен в 1 ~ 1000 МГц, горизонтальная частота 100 МГц, и выходная частота источника сигнала отслеживания 0dBm (другие также доступны, следующие измеряются на выходе 0dBm)
1,2 конец светоотражающего моста (тестируемое устройство) открыт. (Ничего не подключено, частота низкая, требование не высокое может быть таким; Частота высокая, требование высокое, и открывалка должна быть подключена, потому что есть тестовая Торцевая грань (ссылка на положение), Емкость внешнего проводника при открытой цепи внутреннего сердечника и т. д., не может N Простой открытый канал), сигнал 1 ГГц не высок, мы можем просто открыть n-сиденье. Запишите амплитуду анализатора спектра. Как показано на рисунке-14 дБм
1,3 светоотражающий мост самошколы
DUT завершается С прецизионной нагрузкой 50 Ом, и амплитуда анализатора спектра уменьшается. Чем больше, тем лучше. Ниже 1 ГГц допустимо падение 35 дБ, а 40 дБ-отличное. 30dB неисправности. Когда частота составляет несколько ГГц, может использоваться около 30 дБ. Когда частота составляет несколько ГГц, трудно достичь 30 дБ. Падение амплитуды можно понять следующим образом. Если прецизионная нагрузка 50 Ом и соответствующая 50 Ом (равная) в отраженном мосте полностью идеальны, то отраженный мост полностью сбалансирован, и нет выхода, то есть, амплитуда плавно снижается, что, конечно, невозможно. Как показано в анализаторе спектра, два вида прецизионных нагрузок ниже-50 дБм, что более 36 дБ, (-14-(-50) = 36), то есть, направленность отраженного моста лучше, чем 36 дБ. Результаты направленной самокалибровки квалифицированы
Еще один 50 Ом точный результат самообучения нагрузки
Если нет прецизионной нагрузки 50 Ом или точности нагрузки не достаточно, шаг самокалибровки может быть опущен.
2. измерьте обратную потерю протестированной части (обратная потеря, коэффициент отражения, коэффициент стоячей волны может быть рассчитан отдельно, один может посчитать два других), если обратная потеря составляет 20 дБ, тогда коэффициент отражения 0,1, коэффициент стоячей волны 1,22, с помощью формулы, программного обеспечения Диаграммы могут быть более удобными и взаимно рассчитанными.
2,1 измеряет фактические измеренные параметры антенны, как показано на рисунке, измеренная антенна является небольшой антенной 432 МГц.
1 ~ 1000 МГц полная длина
20 МГц тест
Видно, что на центральной частоте возвратная потеря антенны составляет около 20 дБ (около двух сеток, 10 дБ вертикальная сетка), то есть коэффициент отражения составляет 0,1, коэффициент стоячей волны составляет 1,22, а обратная потеря антенны-10 дБ (коэффициент отражения 0,32, коэффициент стоящей волны 1,92). Полоса пропускания составляет около 20 МГц (два полуразмера), то есть полоса пропускания, при которой отражается 10% мощности, составляет 20 МГц.
2,2 измерительный прибор
Как показано на рисунке, устройство с синей меткой имеет амплитуду около-34 дБм, то есть обратную потерю около 20 дБ.
