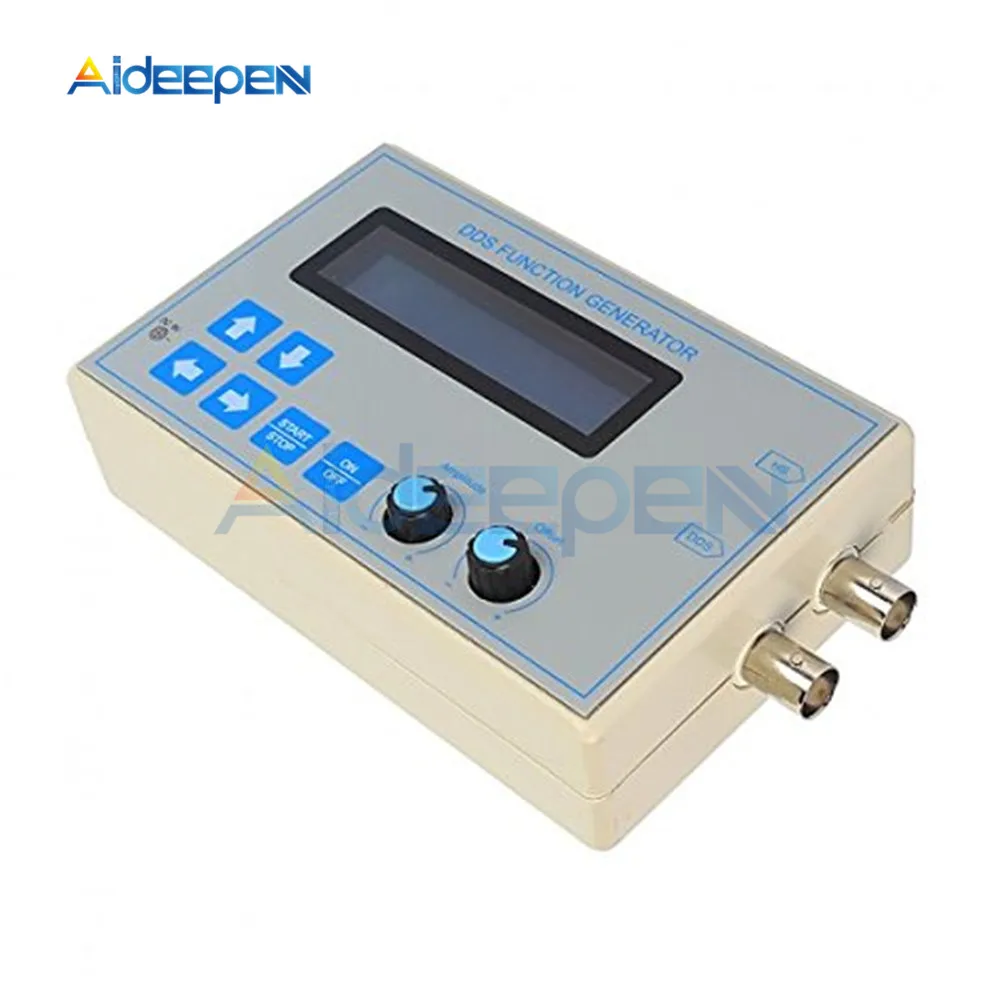

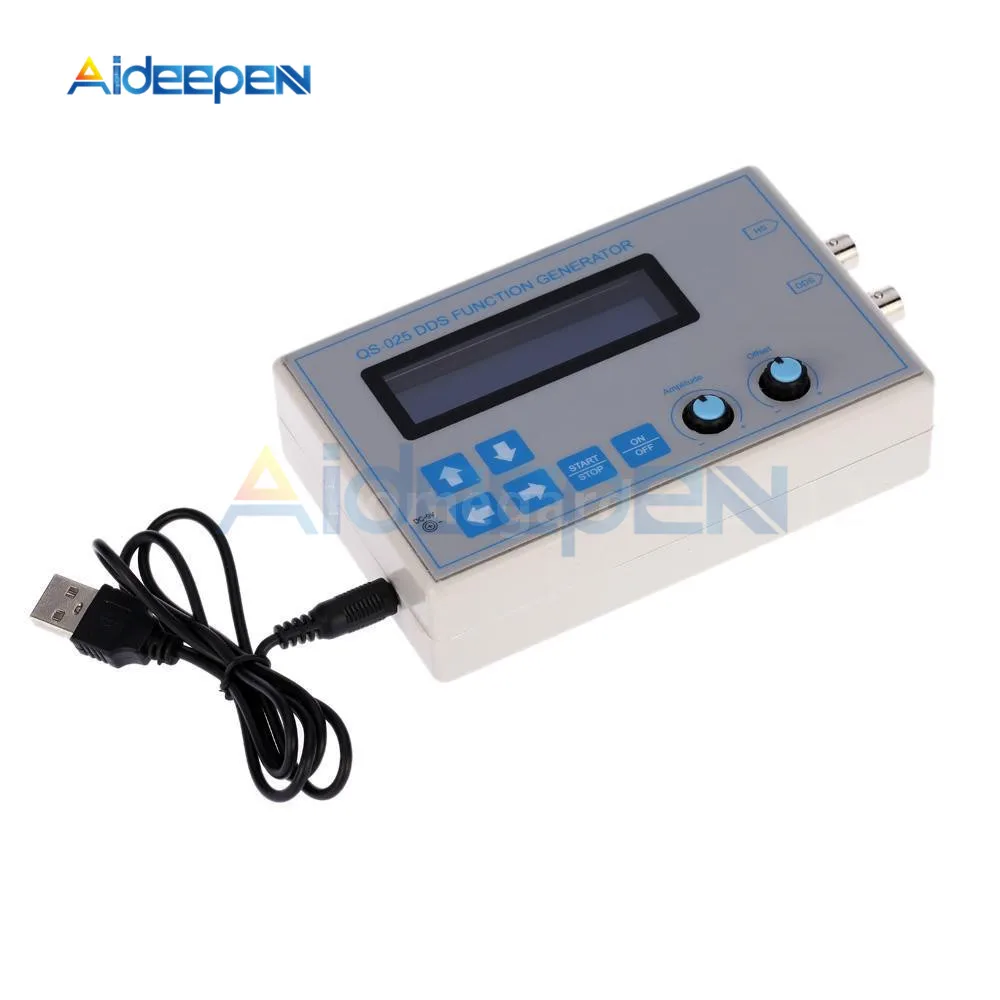

1 HZ-65534Hz DDS функция генератор сигналов Модуль квадратная волна синусоидальный пилообразный треугольник 1602 цифровой ЖК-дисплей+ USB кабель DC 9V

Этот функциональный генератор сигналов может проверить множество видов волн, таких как: Синусоидальная волна, квадратная волна, пилозуб, обратный пилозуб, треугольная волна, ЭКГ волна и шум волны.

Особенности:

Малый размер, питание от постоянного тока 9 В, легко и портативно для использования.

DDS Частотный диапазон: 1 Гц-65534 Гц, высокая скорость частоты (HS) выход до 8 МГц.

DDS амплитуду сигнала смещения можно регулировать отдельно с помощью двух потенциометров.

DDS сигналы: Синусоидальная волна, квадратная волна, пилозуб, обратный пилозуб, треугольная волна, ЭКГ волна и шум волна.

ЖК-дисплей для четкого чтения, интуитивно понятные сенсорные кнопки.

Питание автоматически восстанавливает последнюю используемую конфигурация.

Функция:

UP форма выходного сигнала для выбора

Вниз форма выходного сигнала для выбора

Левый Выходная частота-

Правый Выходная частота +

Стоп/Запуск выходного стоп/Запуск

"Вверх" ключ сигнал заказа:

ЭКГ = электрокардиограммовая волна (в выключенном состоянии, "левая" и "правая" клавиши для установки выходной частоты. Средняя кнопка Пуск, весь следующий набор сигналов)

Rev Sawtooth = обратный пилозуб

Пилообразный = зуба

Треугольники = Треугольники волна

Площадь = прямоугольную волну

Технические характеристики:

Дисплей: 1602 ЖК-дисплей

Рабочее напряжение: 9 В постоянного тока

DDS Частотный диапазон: 1 Гц-65534 Гц

Частота (HS) Выход: до 8 МГц

Раздел в значение: 1, 10, 100, 1000, 10000 Гц

Смещение: 0.5pp-5Vpp

Амплитудное Количество: 0.5Vpp-14Vpp

Длина кабеля питания: прибл. 70 см/27.56in

Размер: 135*80*32 мм/5,3*3,15*1,26 дюйма

Вес: 176 г/6,21 унций

Вес упаковки: 194 г/6,86 унций
