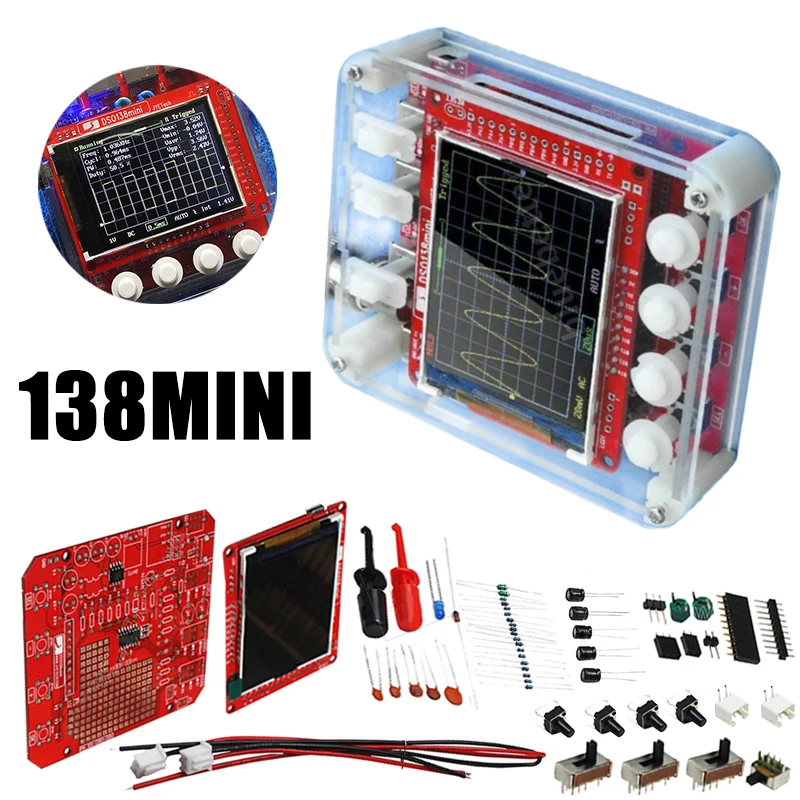

1 компл. Мини Чехол DSO138 цифровой осциллограф комплект DIY предварительно припаянный с прозрачный чехол DSO138 1MSa/s Электронные измерительные приборы

Описание

Параметры:

Абсолютно новый

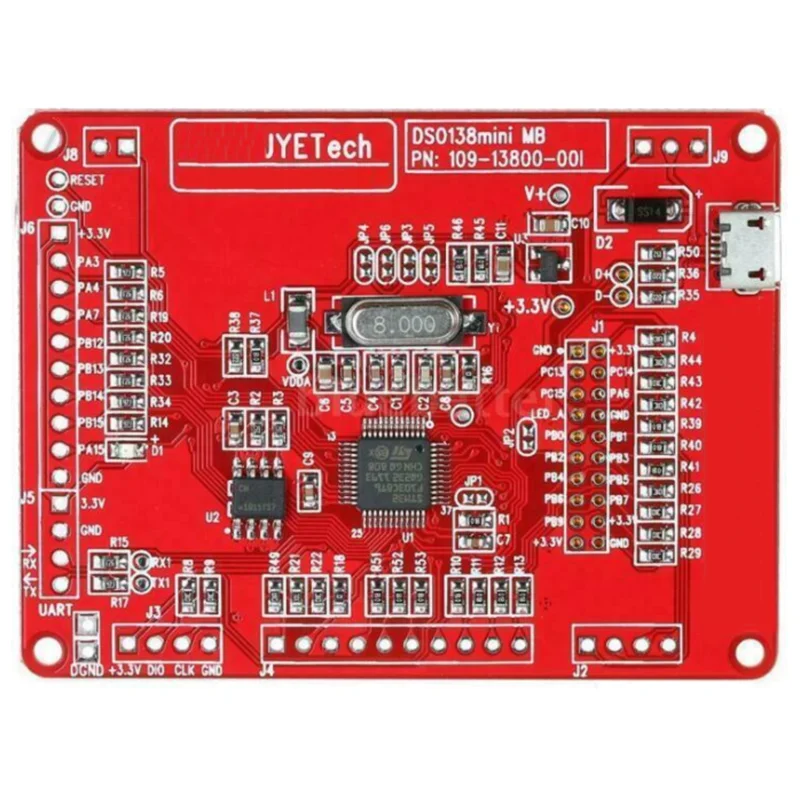

Размер основной платы: прибл. 70*53 мм/2,76*2,1 дюймов

Размер аналоговой карты: прибл. 81*70 мм/3,19*2,76 дюймов

Дисплей: 2,4 "цветной TFT ЖК-дисплей с разрешением 320*240

Количество каналов: 1

Режимы запуска: автоматический, нормальный и одиночный

Положение триггера: Середина буфера

Напряжение питания: 3,5-5 в постоянного тока

Потребляемая мощность: 120 мА при 5 В

Аналоговая полоса пропускания: 0-200 кГц

Диапазон чувствительности: 10 мВ/Div-5 В/Div

Ошибка чувствительности: <5%

Максимальное входное напряжение: 50 Vpk (1х зонд)

Входное сопротивление: 1 м Ом/20пФ

Разрешение: 12 бит

Длина записи: 1024 точек

Режимы соединения: DC/AC/GND

Максимальная частота дискретизации в реальном времени: 1 MSA/s

Диапазон времени: 10 US/div-500 s/div

Особенности:

Мини цифровой осциллограф комплект.

Можно подключить к компьютеру для передачи данных.

MCU и lcd остаются на плате, чтобы избежать проблем с коннектором.

Питание от USB или одного литий-ионного аккумулятора 3,7 в.

Может замораживать отображение формы волны в любое время (функция удержания).

Триггер для подъема или падения края.

Отслеживаемая предыдущая форма триггера (отрицательная задержка).

Обнаружение короткого замыкания и прерывания и обнаружение контроллера TFT.

С функцией памяти формы волны.

Тонкая работа и хорошая производительность.

Цепь проста и надежна.

Легко собрать и использовать.

С длительным сроком службы.

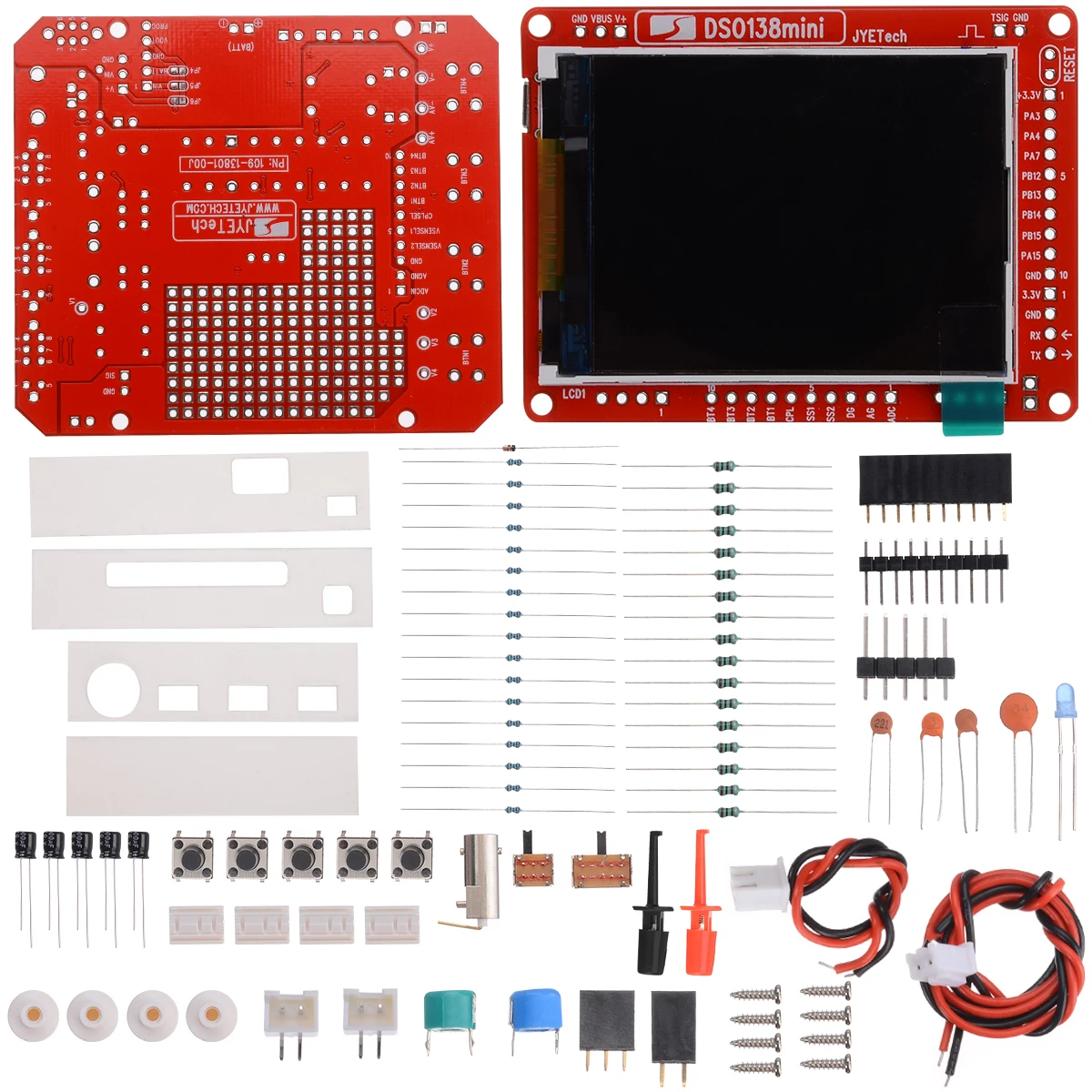

Посылка включает в себя:

1 х мини цифровой осциллограф

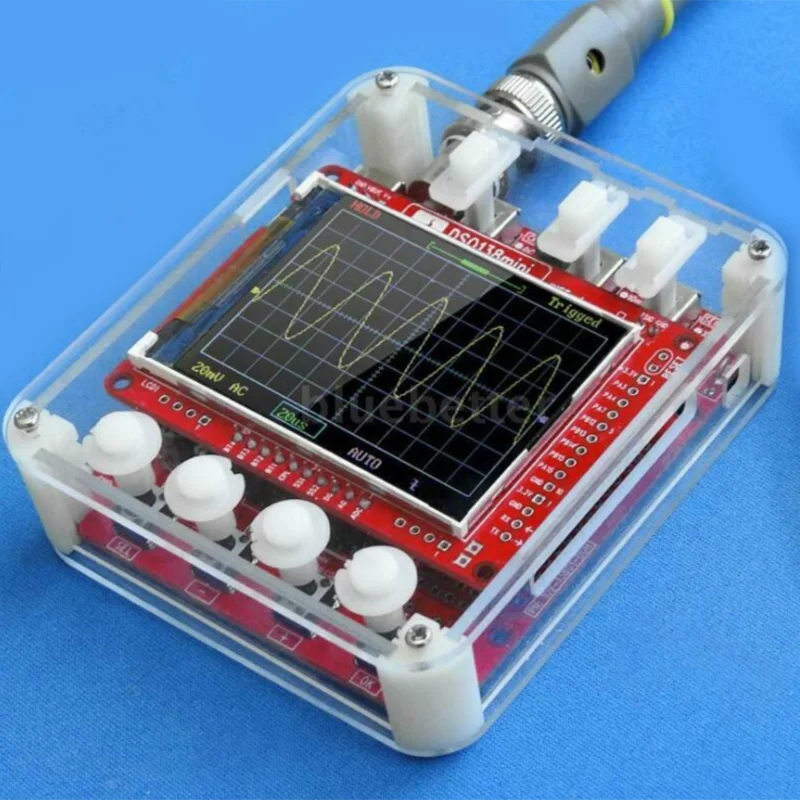

1 х Прозрачный чехол

Руководство пользователя (1 шт.)

Примечание:

Возможны отклонения в 1-5 мм вследствие измерений вручную.

Цвет товара на фотографиях может слегка отличаться на разных мониторах компьютера так как мониторы откалиброваны по-разному.
