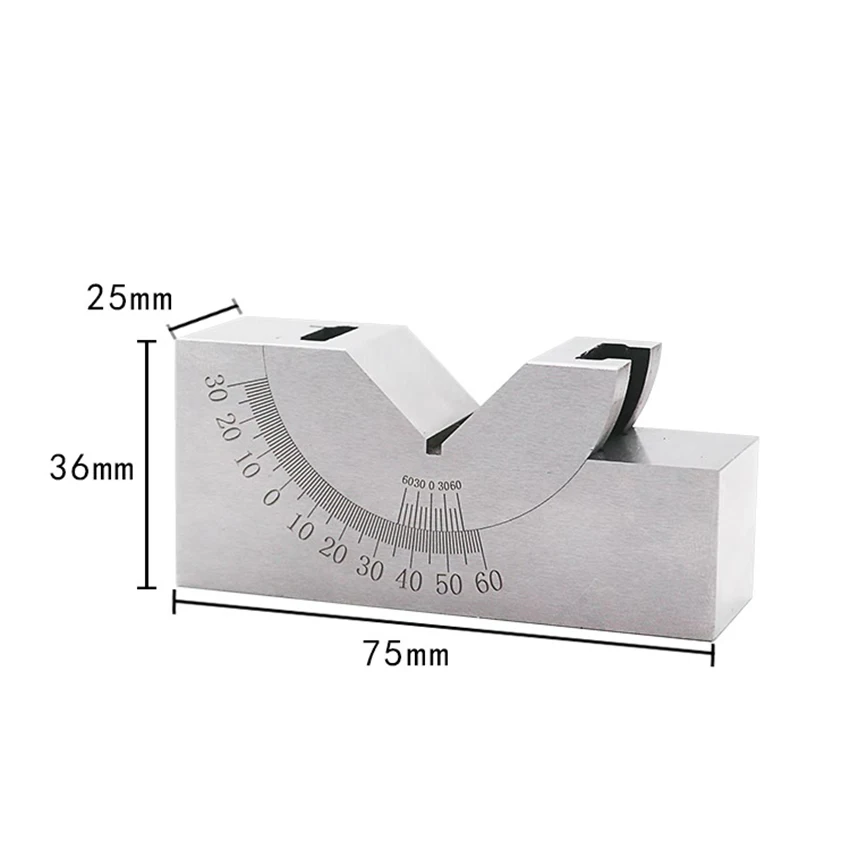

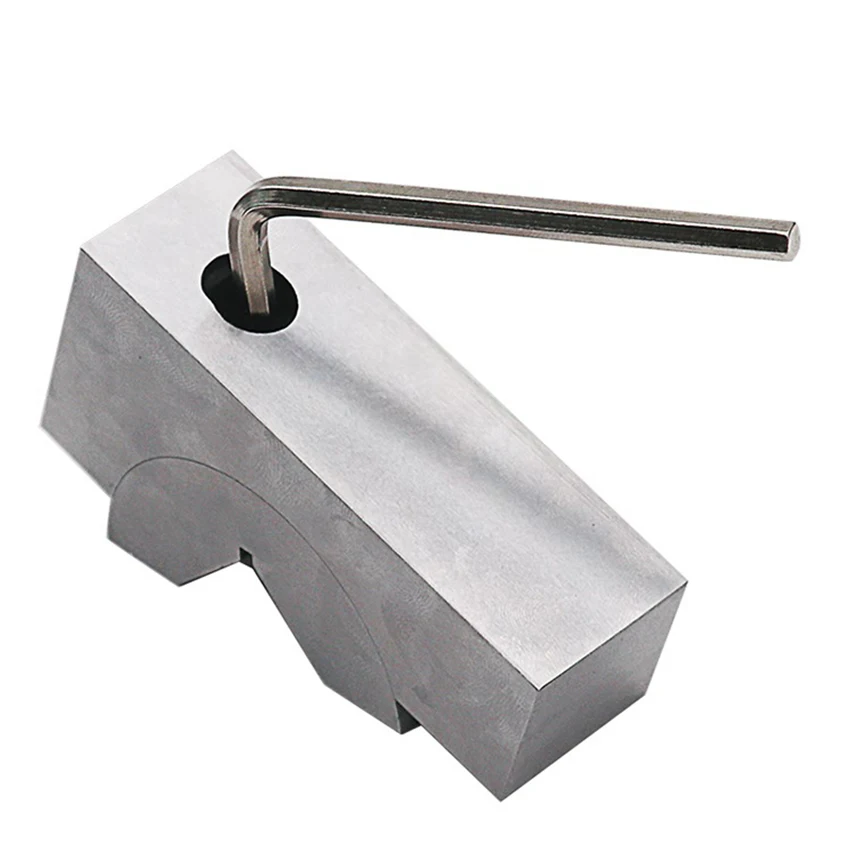

1 компл. Регулируемый угол Манометр Высокая точность угол V блок 0-60 градусов для токарно-фрезерный станок из Нержавеющей Стали Угловой блок

Посылка включает в себя: 1 набор угловых датчиков

Использование: на фрезерном станке, строгальный станок, шлифовальный станок и сверлильный станок, заготовку можно обрабатывать, зажимая заготовку с помощью регулируемого угла измерения, строгания или других приспособлений, такие как обработка скосов и сверление Наклонных Отверстий.

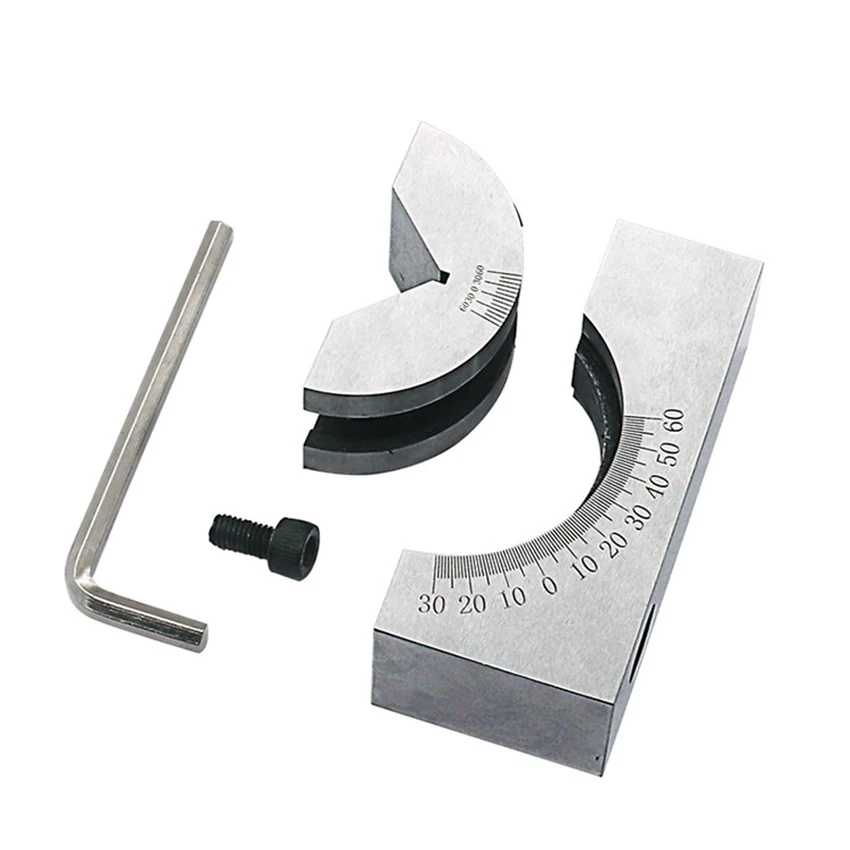

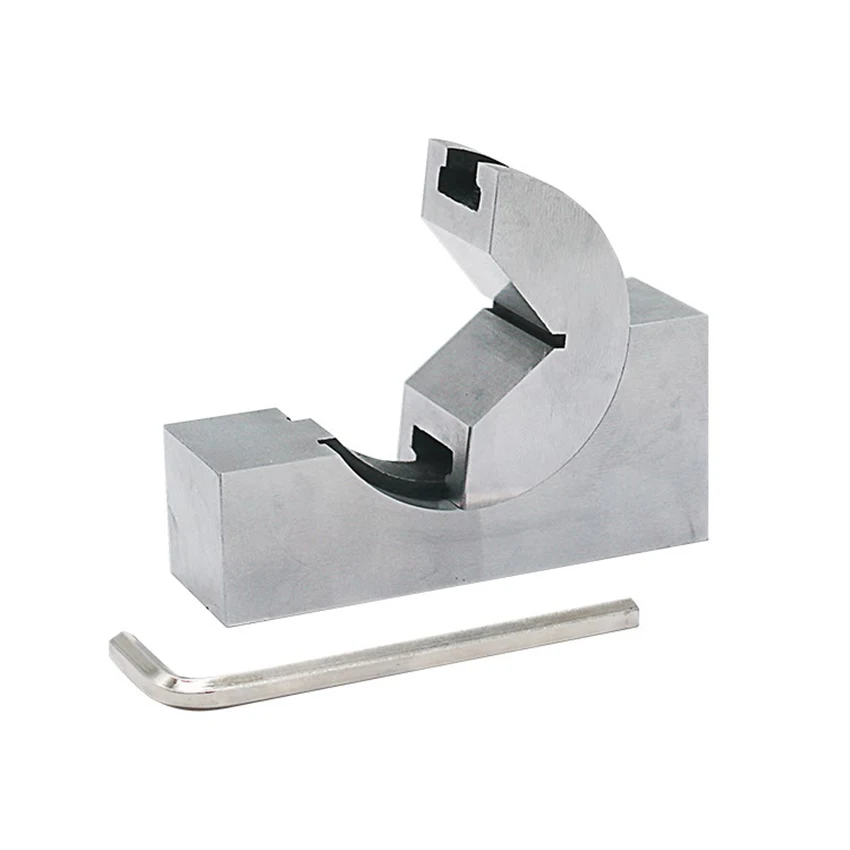

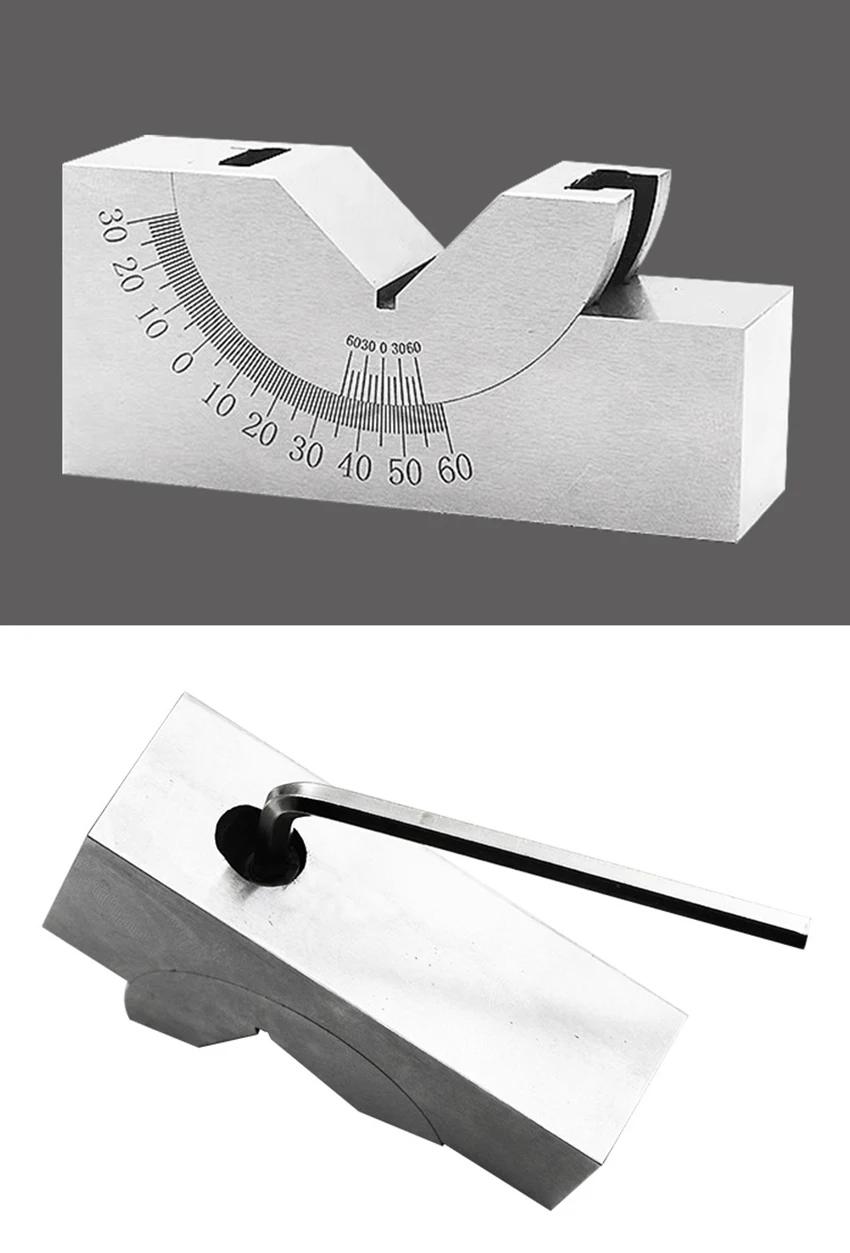

Как использовать: (1) Ослабьте винт и потяните v-образный блок, чтобы повернуть вдоль направляющей на основании, чтобы найти целевой угол. (2) используя принцип чтения курсора, индекс на основной шкале равен 1 °, а индекс курсора-10'. Линия "0" на курсоре выровнена с линией "0" на основной шкале, чтобы указать, что измерительная поверхность A параллельна опорной плоскости, и опорная плоскость B перпендикулярна опорной плоскости.

1 Когда курсор «0» линии находится в правой части основной шкалы «0» линии, степень считывается курсором «0» линии, и счет считывается по шкале в правой части курсора «0» (метод чтения такой же, как и штангенциркуль). Градусы (°) и минуты (') показывают, что измерительные лица A и B поворачиваются против часовой стрелки.

2 Когда курсор «0» находится слева от основной шкалы «0», степень все еще считывается с курсором «0» линии, и счет считывается с левой шкалой курсора «0» линии. Степень чтения (°) и минуты (')

Угол, при котором поверхности измерения A и B поворачиваются по часовой стрелке.

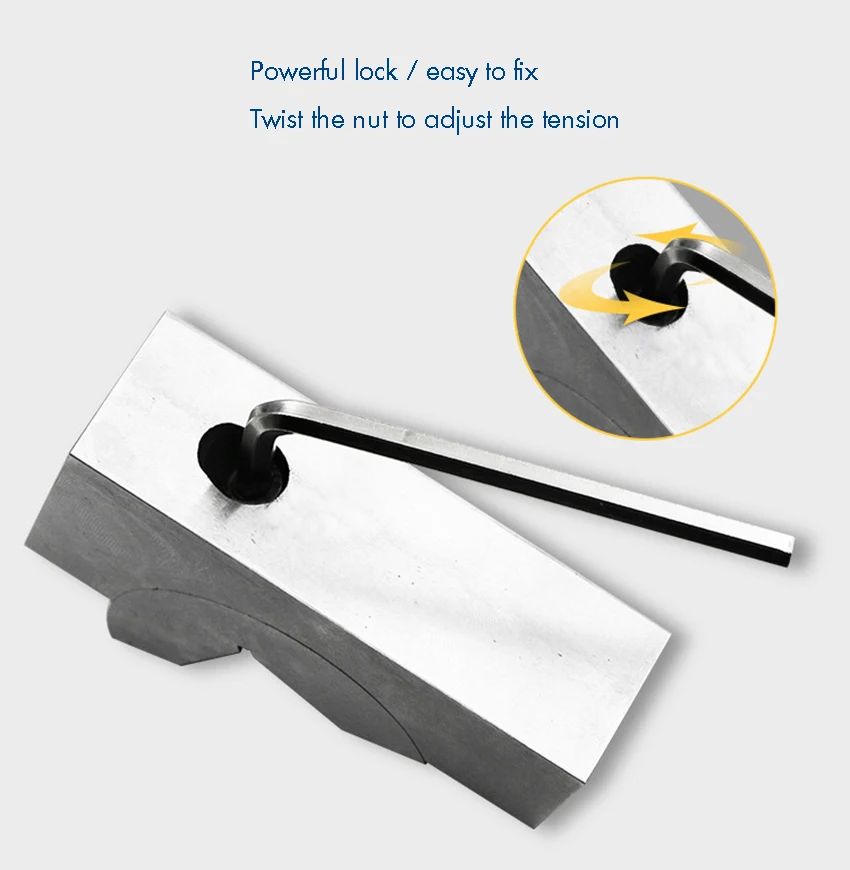

После того, как угол настроен на целевое значение, затяните v-блок к основанию.

Основные технические показатели:

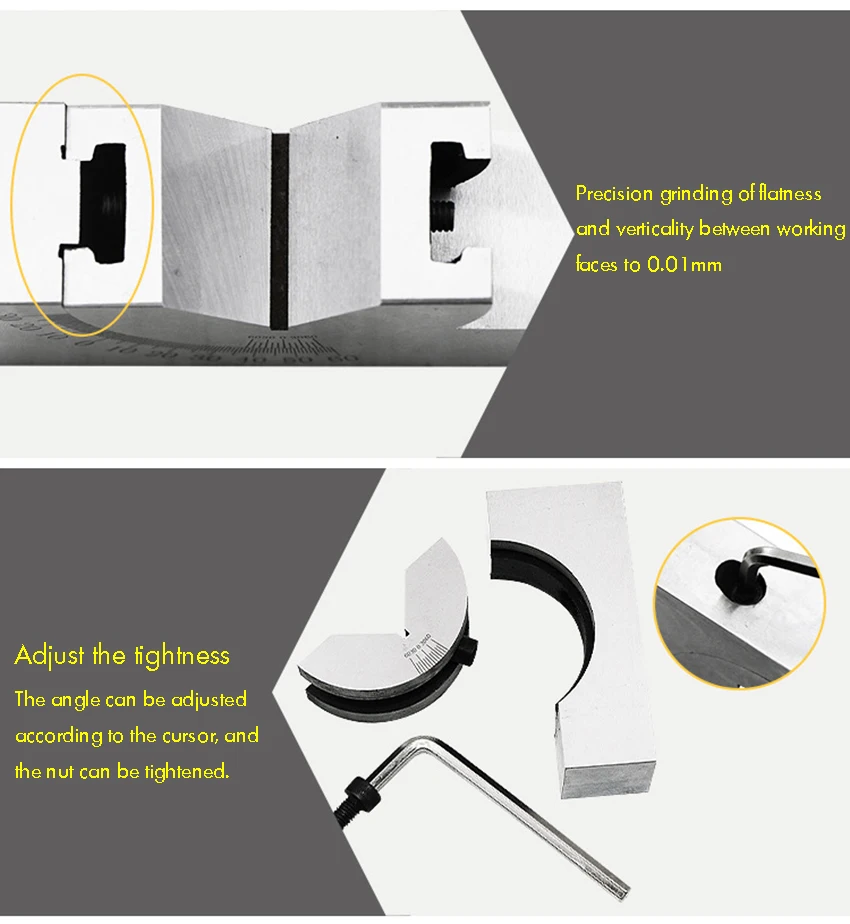

(1) Когда измерительная поверхность а параллельна основной поверхности, а измерительная поверхность в перпендикулярна исходной поверхности, линия «0» курсора и линия «0» основной шкалы не более 3', И точечная шкала курсора не 11 ° с основной шкалой. Степень совпадения не более 5'; в противном случае, после затяжки винта, чтобы выровнять линию 0 ° основной шкалы с линией «0» курсора, Параллелизм между измерительной поверхностью А и исходной поверхностью не превышает 0,01 мм, а перпендикулярность между измерительной поверхностью в и исходной поверхностью также не превышает 0,01 мм

(2) в фиксированном состоянии погрешность индикации регулируемого угла измерения не более ±10'
