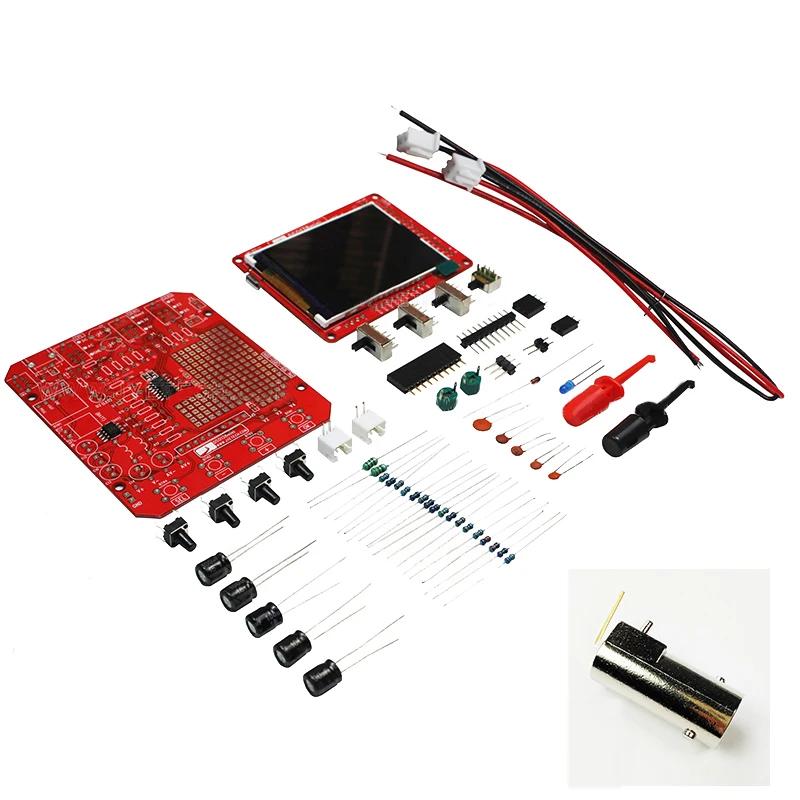

1 комплект прочный DC/AC/GND Mini DSO138 цифровой осциллограф комплект предварительно припаянный+ прозрачный корпус DSO138 1MSa/s измерительные приборы

Описание

Параметры:

Абсолютно новый

Размер основной платы: прибл. 70*53 мм/2,76*2,1 дюймов

Размер аналоговой карты: прибл. 81*70 мм/3,19*2,76 дюймов

Дисплей: 2,4 "цветной TFT lcd с разрешением 320*240

Количество канала: 1

Режимы запуска: авто, нормальный и одиночный

Положение триггера: Середина буфера

Напряжение питания: DC 3,5 V-5 V

Потребляемая мощность: 120 мА при 5 В

Аналоговый, диапазон пропускания: 0-200 кГц

Диапазон чувствительности: 10 мВ/Div-5 В/Div

Ошибка чувствительности: <5%

Максимальное входное напряжение: 50 Vpk (1X зонд)

Входное сопротивление: 1 м Ом/20 пФ

Разрешение: 12 бит

Длина записи: 1024 точек

Режимы соединения: DC/AC/GND

Максимальная частота дискретизации в реальном времени: 1MSa/s

Диапазон временной базы: 10us/div-500 s/div

Особенности:

Мини-Цифровой осциллограф.

Можно подключить к компьютеру для передачи данных.

MCU и lcd остаются на плате, чтобы избежать проблем с контактными разъемами.

Питание от USB или одного литий-ионного аккумулятора 3,7 в.

Может замораживать изогнутый дисплей в любое время (функция удержания).

Триггер для подъема или падения края.

Видимая предыдущая форма сигнала триггера (отрицательная задержка).

Короткое замыкание и обнаружение прерывания и обнаружение контроллера TFT.

С функцией памяти волны.

Тонкое мастерство и хорошая производительность.

Схема проста и надежна.

Легко собрать и использовать.

С длительным сроком службы.

Посылка включает в себя:

1 х мини цифровой осциллограф

1 x прозрачный чехол для телефона

Руководство пользователя (1 шт.)

Примечание:

Допускается погрешность в 1-5 мм из-за ручного измерения.

Цвет товара на фотографиях может слегка отличаться на разных мониторах компьютера так как мониторы откалиброваны по-разному.
