Описание
Применение полей:
Фрезерный станок с ЧПУОбрабатывающее оборудование, пищевая машина, оборудование для транспортировки материалов, медицинское оборудование и инструменты, текстильное оборудование и так далее.
Советы:
* Входное напряжениеОдин/три PH 220 V(Если вам нужно 380 В, пожалуйста, свяжитесь с нами)
* Режим управления изделием:Режим положения, режим скорости, режим крутящего момента.
* Поддержка привода MODbus, поддержка RS232/RS485 (По умолчанию RS485, Если вам нужен RS232, Пожалуйста, оставьте нам сообщение)
*BГраблиНеобходимоПостоянного тока24 vЯВходноеVНапряжение.
* Длина кабеля составляет3 м. Если вам нужна другая длина, пожалуйста, свяжитесь с нами.

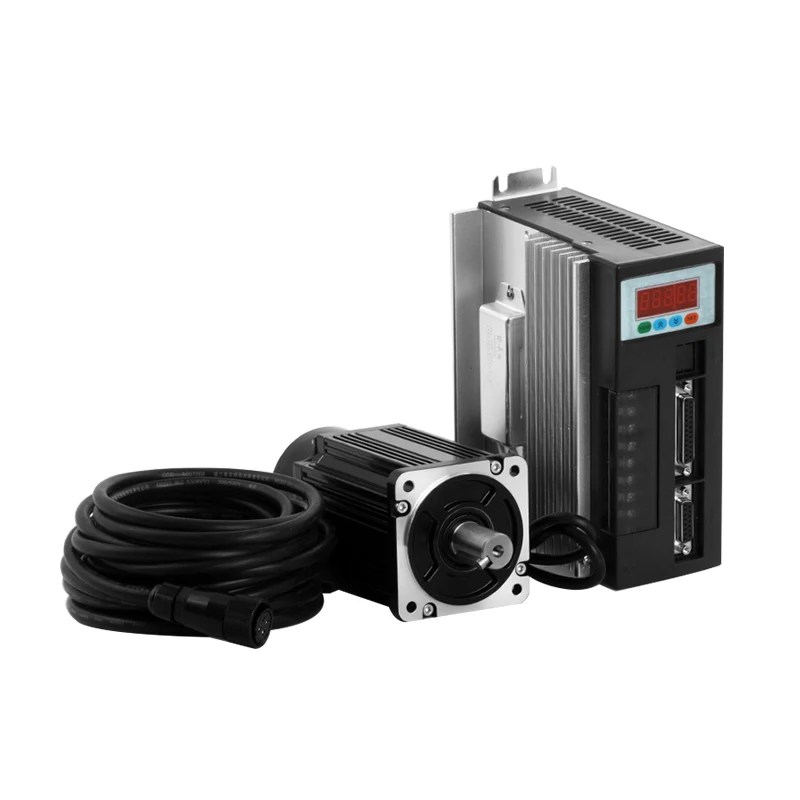

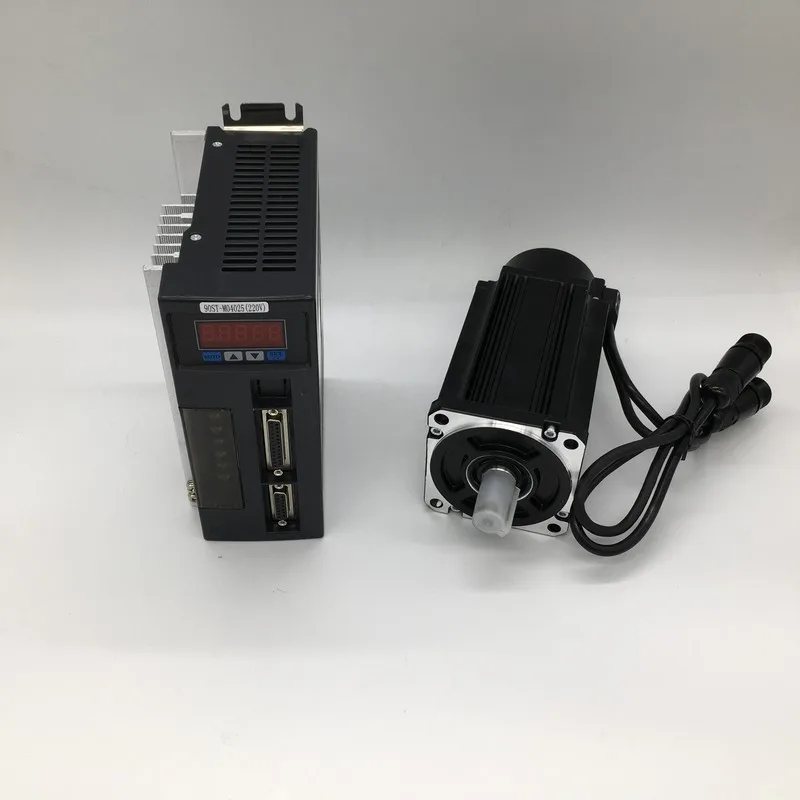

Этот продукт включает в себя:
1 шт. мотор сервоприводаС тормозом
1 шт. диск
1 шт. кодер линия
1 шт. двигатель линия
1 шт. 25 контактов сердечник и соединение

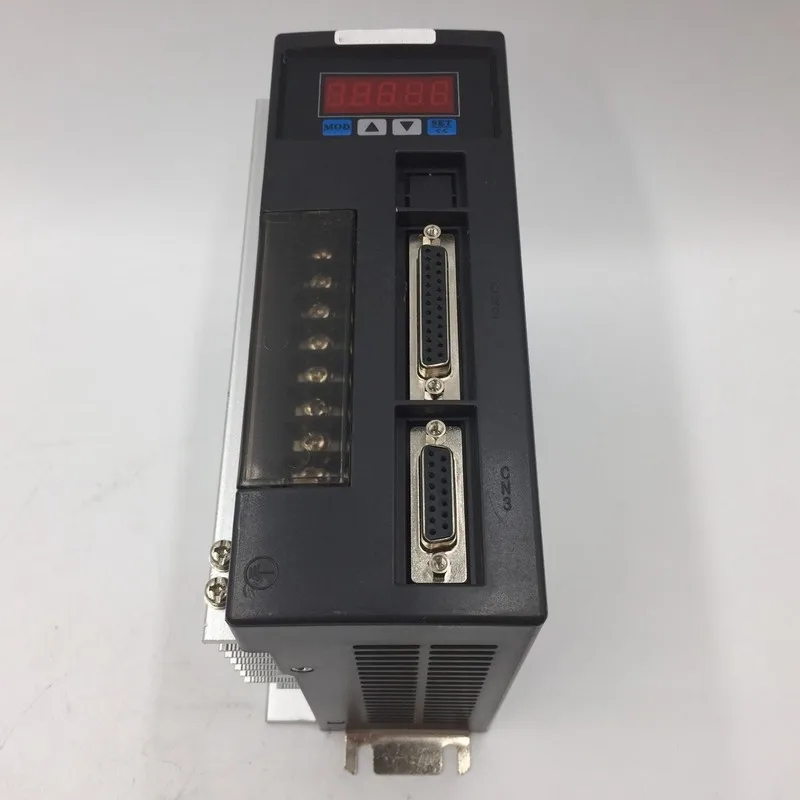

Функция сервопривода переменного тока:
| Входная мощность | Однофазный или трехфазный AC220V-15 ~ + 10% 50/60 Гц | |
| Управление режим | IGBT PWM синусоидальное управление | |
| Управление режим | Режим крутящего момента (внутренний или внешний) Скоростной режим (внутренний или внешний) Режим положения (внутренний или внешний) Позиция/скоростной модели Позиция вращающего момента/модель,Скорость вращающего момента/модель | |
| Управление характеристика | Скорость амплитудно-частотная характеристика | <400 Гц |
| Скорость колебания соотношение | <Plusminus0.3 (нагрузка 0 ~ 100%); <plusminus0.2 (МощностьПоставка-15 + 10%) (соотношение цена/качество соответствует Номинальная частота вращения) | |
| СкоростьСоотношение | 1:5000 | |
| ИмпульсЧастота | ≤ 500 кГц | |
| Кодировщик отзывы | 2500 линейный Инкрементальный энкодер, 10000ppr | |
| Дисплей и эксплуатации | Светодиодный дисплей с пятью кнопками | |
| Тормозной путь | Через внутреннее, Внешнее сопротивление торможения Тормозная энергия | |
| Начин охлаждения | С воздушным охлаждением (теплопередающая пленка, сильный холодный ветер вентилятор) | |
| Мощность диапазон | ≤7. 5KW | |

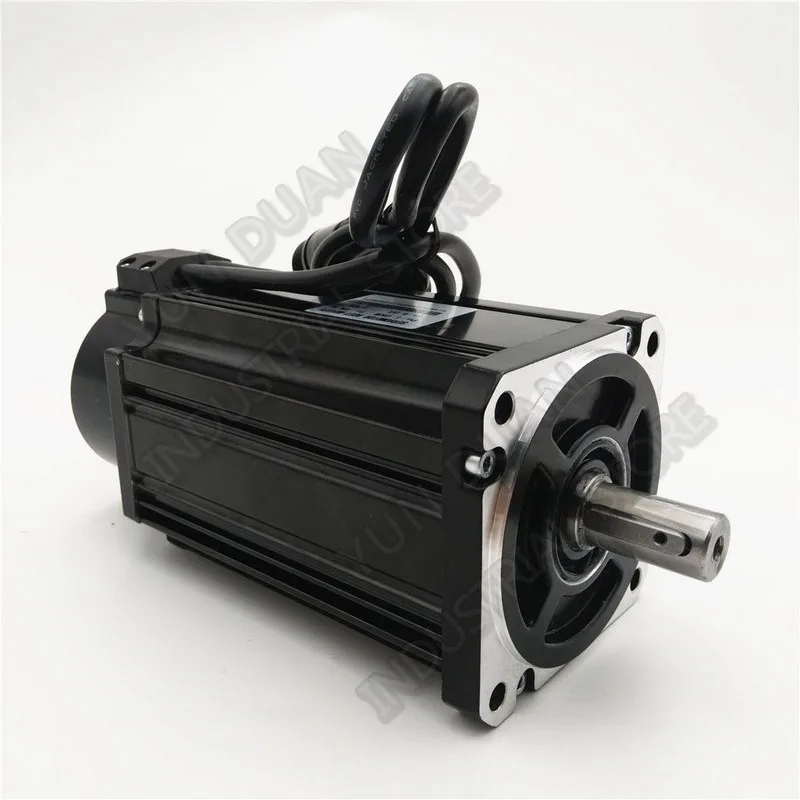

Мотор Технические характеристики
| Модель двигателя | 90ST-M04025-220-BZ |
| Номинальная мощность (кВт) | 1,0 |
| Номинальное напряжение (В) | 220 |
| Номинальный ток (А) | 4 |
| Номинальная скорость (об/мин) | 2500 |
| Номинальный крутящий момент (Н. М) | 4 |
| Пиковый крутящий момент (Н. М) | 12 |
| Пиковый ток (А) | 12 |
| Постоянное напряжение (В/1000 об/мин) | 60 |
| Коэффициент крутящего момента (Н. М/А) | 1,0 |
| Инерция ротора (кг. м2) | 3,7*10-4 |
| Сопротивление линии (Ω) | 2,69 |
| Линейная-линейная индуктивность (m H) | 6,21 |
| Постоянное электрическое время (MS) | 2,3 |
| Вес (кг) | 4,13 |
| Номер линии кодировщика (PPR) | 2500 (кодировщик Инкрементного Типа TAMAGAWA) |
| Класс изоляции | Класс в (130 градусов по Цельсию) |
| Клаcс безопасности | IP65 |

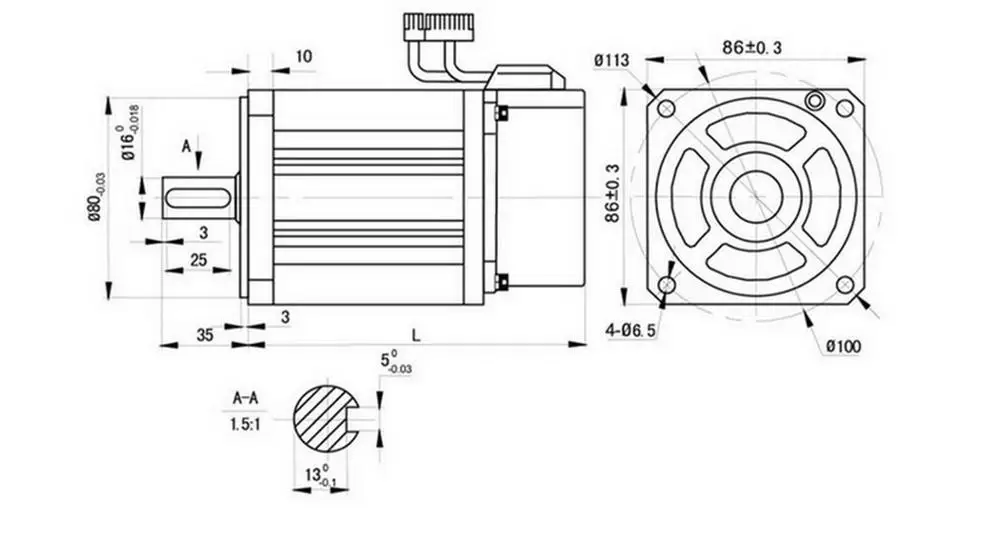

| Размер (L) мм | 230 |
Характеристики
- Бренд
- YUN DUAN
- Сертификация
- Обязательный сертификат КНР
- Напряжение переменного тока
- 208-230/240 В
- Эффективность
- IE 1
- Тип
- Серводвигатель
- Номер модели
- 90ST-M04025-220V-BZ
- Выходная мощность
- 1000W
- Фаза
- Однофазный
- Функция защиты
- Водостойкий
- Частота
- 50/60HZ
- Motor Model
- 90ST-M04025-220-BZ
- Rated Power(KW)
- 1.0
- Rated voltage(V)
- 220
- Rated current(A)
- 4
- Weight(Kg)
- 4.13
