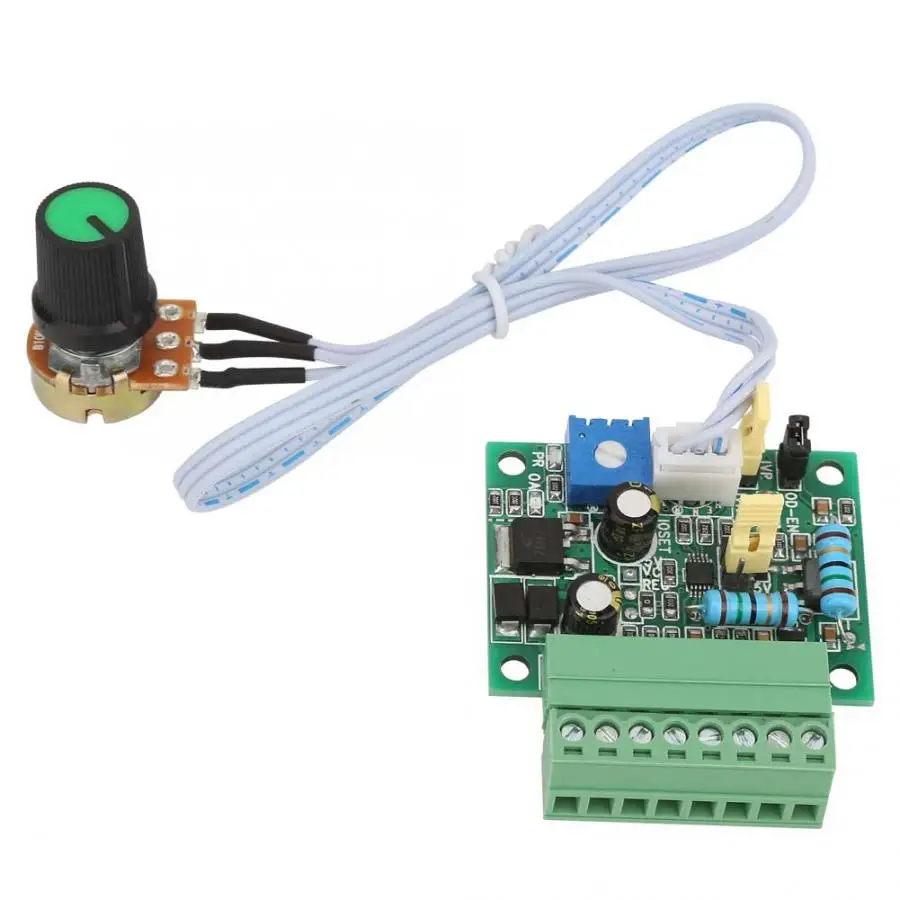

1 шт. 0-5 в до 0-20 мА модуль преобразования сигнала в/I преобразователь напряжения в ток доска 15 мА для регулировки выходного значения

Описание

1 шт. 0-5 в до 0-20 мА модуль преобразования сигнала в/I преобразователь напряжения в ток доска

Особенности:

Этот преобразователь может преобразовывать промышленное стандартное напряжение в промышленный стандартный ток. Максимальная емкость привода 15 мА, линейный выход. Схема проста и практична, легко проводится. Один конец подключен к датчику, другой конец подключен к источнику питания и входу сигнала. Выходной сигнал может быть напрямую подключен к конвертеру AD. Он может быть подключен к микрокомпьютеру с одним чипом с функцией AD. Вход 0-20 мА, выход 0-5 в; выходное значение, как правило, уже откалибровано, и есть потенциометр на плате, который может быть использован для точной регулировки выходного значения.
Параметры:
Напряжение питания: 7 V ~ 30 V
Вход: 0-5 В
Выход: 4-20mA
. В настоящее время Ёмкость: 500mA
Коэффициент пульсации на выходе: <30 мВ
Минимальная статическая Потребляемая мощность: 0,24 Вт (10 мА/24 В)
Выходная Потребляемая мощность: 3W (24 В)
Диапазон регулировки выходного тока: 0-37 мА
Внутреннее сопротивление выходного сигнала: 30Ω
Установочный Размер отверстия: 61 мм (М3*2)
Размеры: прибл. 5*4,5*1 см/2*1,8*0,4 дюймов
Вес: прибл. 31 г/1,1 унций

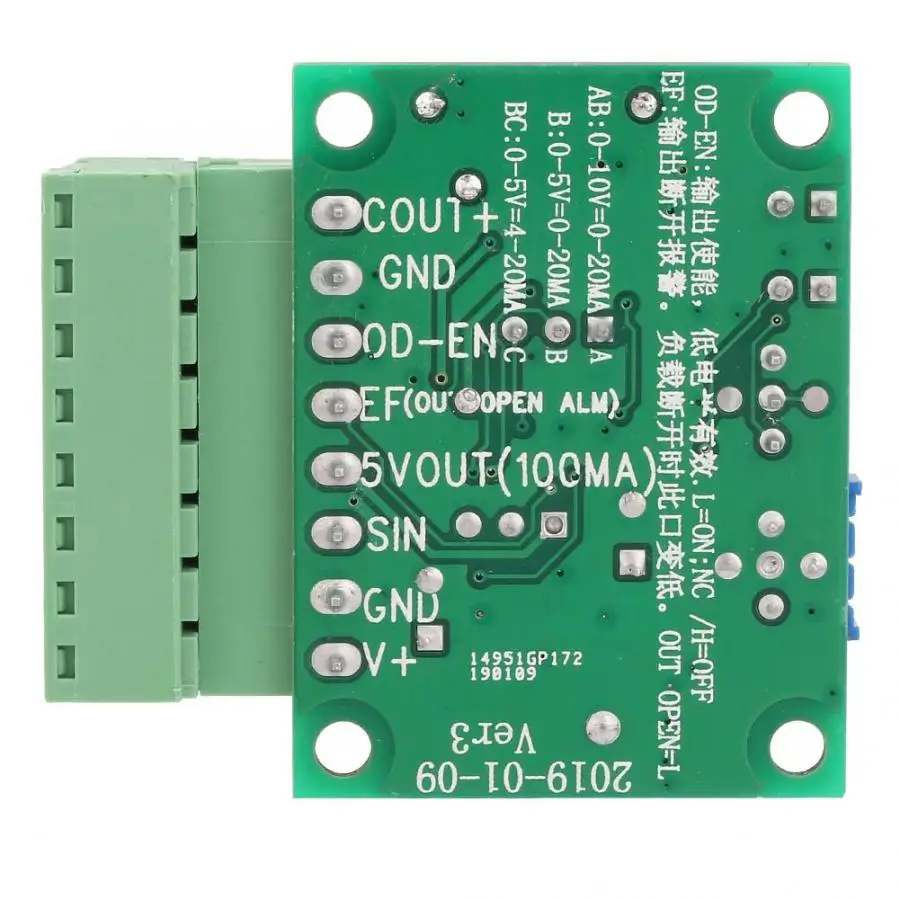

Функция и эффект терминала:

V +:Мощность Вход +

V-: входная мощность-

AVIN-:Аналоговый контроль количества входного напряжения -

AVIN +: аналоговый контроль количества входного напряжения +

5 В выход: 5 В выходная мощность, может обеспечить 50 мА внешний ток

Порт EN-LON: модуль вкл/выкл управления работой. Модуль не работает при подвешивании или подключении к высокому уровню. Когда порт соединяется с заземлением или низким уровнем, модуль работает.

COUT-:В настоящее время Выход сигнала -

COUT +: выходной сигнал тока +

CO0SET: Установите потенциометр для выходного диапазона тока

PWR светодиодный: показывает входную мощность. При подключении питания светодиодный светильник включен.

Светодиодный выход: показывает выходную нагрузку. При отсутствии выходной нагрузки светодиодный светильник включен.

VISET: Калибровка входного напряжения для регулировки потенциометра.

3PIN EN прыгающая крышка: прыгающая крышка вставляется между стопой и средней стопой, и модуль перестанет работать; прыгающая крышка вставляется между стопой и средней стопой, и модуль работает, перемычка находится параллельно с портом подключения EN-LON. Если вы хотите контролировать работу с разъемом, колпачок должен быть подключен в выключенное состояние.

Инструкции по настройке входного/выходного сигнала:

1. Отладка двух потенциометров и калибровка входных и выходных сигналов: подготовьте 2 мультиметра. ОдинМетр до 200мА передач,Вставьте красную ручку в текущее отверстие для измеренияМультиметр, красная ручка подключаются к модулю COUT + port, а черная ручка подключаются к выходу. Еще один метр до 20 в передач. Измерьте напряжение между портом AVIN-, AVIN +,РегулировкиВнешний одноразрядному потенциометруStopКогда порт AVIN + 5 В. Отрегулируйте потенциометр COSET на плате, остановите когдаВольтметр АмперметрПоказывает 20mA. Затем Настройте внешнийПотенциометрДля OV, а затем НастройтеVISET потенциометра Амперметр Показывает 0 мА, таким образом откалиброван 0-5 в до 0-20 мА.

2. Если вам нужно 0-5 в до 4-20 мА, при калибровке потенциометра VISET, измерьте вход 0 В, Отрегулируйте потенциометр VISET, а затем сделайте выход 4 мА. Но если вам нужно 0-10 В до 0-20 мА/4-20 мА, вам нужно добавить 2 резистора, доступны только в интерфейсе AVIN +.

Посылка список:
1 х модуль преобразователя V/I
