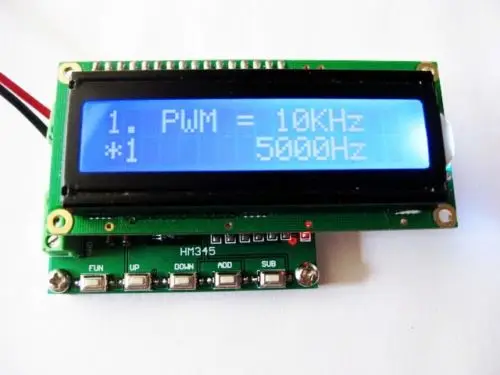

1 шт. 1 кГц~ 68 МГц DDS генератор сигналов ШИМ Генератор импульсных сигналов два выхода

HM345-это небольшой генератор сигналов с двумя выходами, один может генерировать частоту 10 кГц, переменный импульсный сигнал рабочего цикла; другой способ может генерировать импульсный сигнал 1 кГц до 68 МГц;

Модуль прост в использовании, данные о частоте ввода с помощью ключа, выходная частота обновления немедленно.

2, применение продукта:

● Генератор сигналов;

● Прибора;

● Управления двигателем постоянного тока;

3, технические параметры:

Импульсный 1 диапазон сигнала 1 ~ 10000 Гц

Импульсный 1 рабочий цикл диапазон от 0 до 100.0%

Импульсный 1 mplitude 5VDC

Импульсный 2 Диапазон сигнала 1 ~ 68000 кГц

Импульсный 2 Рабочий диапазон цикла 50.0%

Пульс 2 амплитуды сигнала 5VDC

Точность импульсного сигнала 2 <1%

Рабочее напряжение 7 ~ 12 В постоянного тока

Рабочий ток: <50mA

Размер 57*45*20 мм

4, Спецификация интерфейса и соответствующие операции

P1 разъем (блок питания)

VDD: положительный источник питания (7 ~ 12 В)

GND: отрицательный источник питания

P2 Интерфейс

Дуться: глава 2 импульса выходного сигнала ().

GND: отрицательный источник питания.

5. Описание кнопок

Развлечение: (выберите рабочий бит данных) или (нажмите долго, чтобы сохранить функцию параметров набора).

В комплекте: предыдущий.

По ссылке: дальше.

Добавить: автоклавиша.

SUB: ключ для обеззараживания.

6. Интерфейс дисплея и инструкции по эксплуатации:

6,1, установите частоту импульсного сигнала

Интерфейс дисплей:

Первая линия "1. PWM = 10 K"

Вторая линия "* 1 1000 Гц"

Основные меры:

Удовольствие: функциональные клавиши; (операционный бит выбирает настройки данных) или (Длительное нажатие, чтобы сохранить функцию заданных параметров)

Добавить: самоналагаемые связи;

SUB: ключ дерекции;

6,2, настройка рабочего цикла импульсного сигнала

Интерфейс дисплей:

Первая линия "2. PWM = 0-> 100%"

Вторая строка "* 0,1 50.0%"

Основные меры:

Удовольствие: функциональные клавиши; (операционный бит выбирает настройки данных) или (Длительное нажатие, чтобы сохранить функцию заданных параметров)

Добавить: самоналагаемые связи;

SUB: ключ дерекции;

6,3, Высокочастотный импульсный сигнал

Интерфейс дисплей:

Первая линия "3. POUT = 68 МГц"
