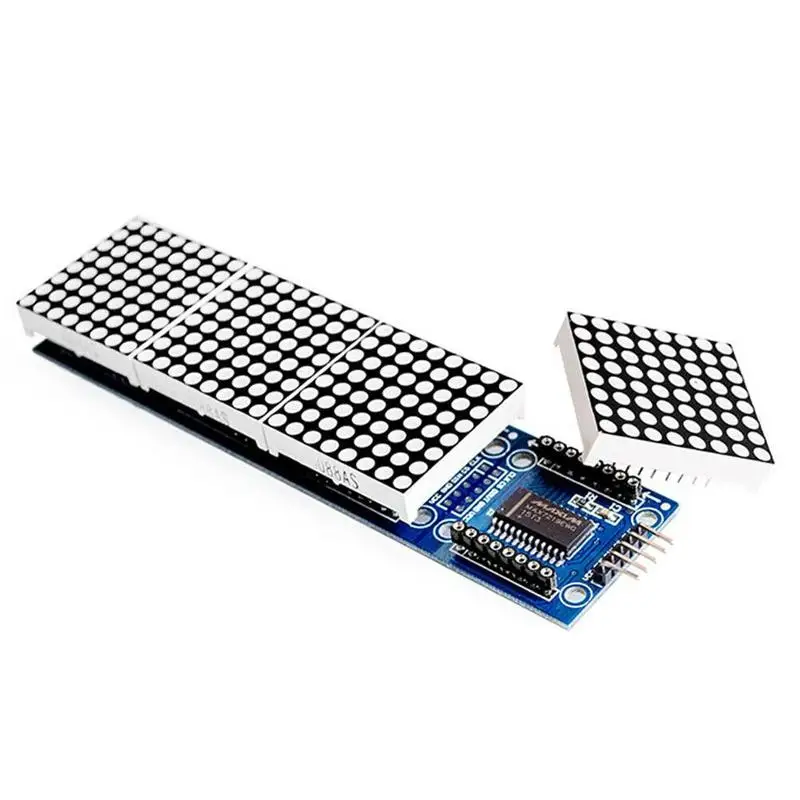

1 шт. MAX7219 матричный модуль для микроконтроллера в матрице 8x8 4 Светодиодный модуль MAX7219 с 5P дисплеем красный один дисплей O3A2

Описание

Технические характеристики:
Один модуль может управлять общим катодом матрицы 8x8
Рабочее напряжение: 5 В

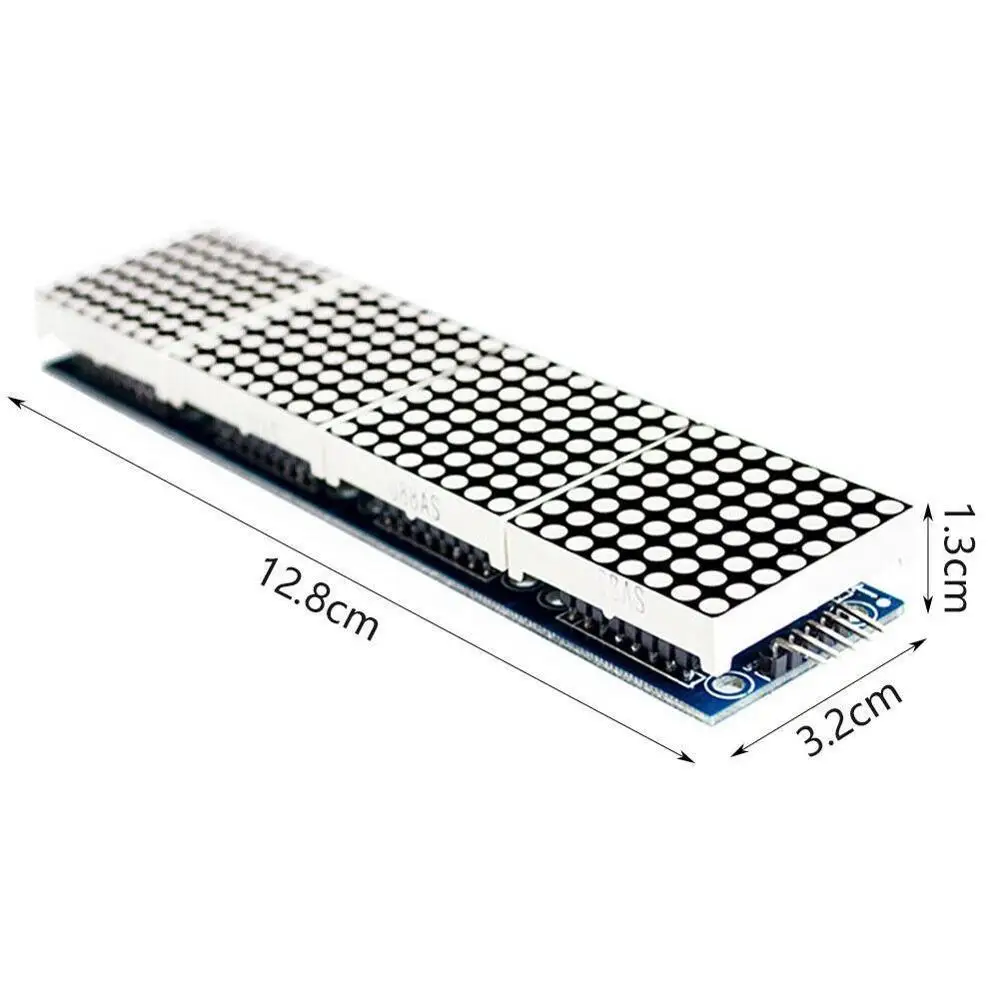

Размер модуля: 12,8x3,2x1,3 см (Д * Ш * В)
С 64 крепежными винтовыми отверстиями, диаметр отверстия: 3 мм

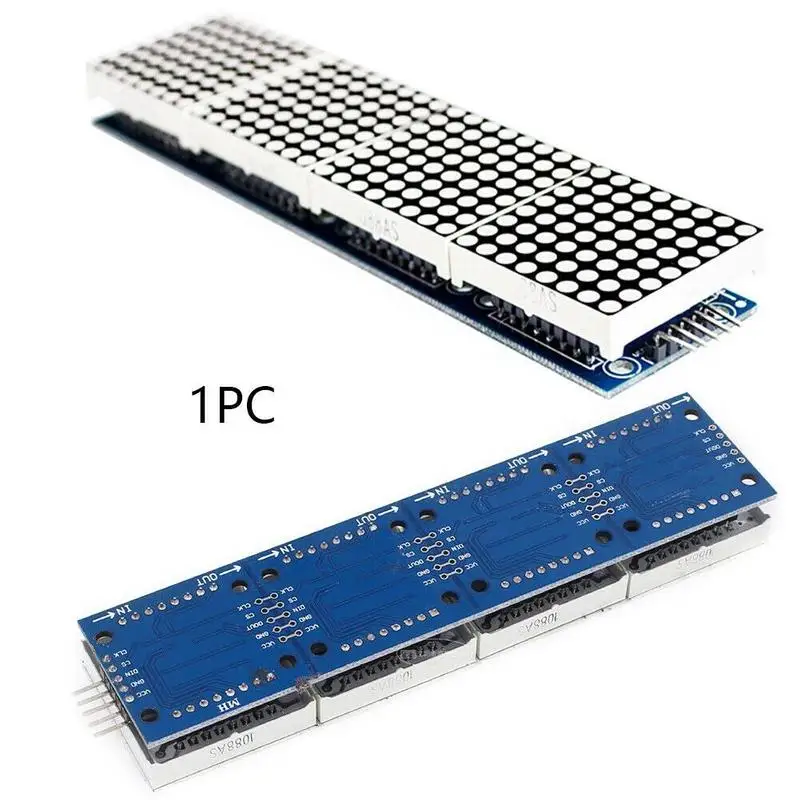

Модуль с входными и выходными интерфейсами, поддержка каскадных нескольких модулей
Проводка:
1. Левая сторона модуля-это входной порт, а правая-выходной порт.
2. Управление одним модулем, входной порт должен только получить процессор.
3. чем больше каскад модуля и входной конец первого модуля соединены с ЦП и входной конец входного конца выходного конца подключен ко второму модулю, выходной терминал второго модуля соединен с тремя модулями и так далее.
Например:
51 SCM
VCC→5V
GND→GND
DIN→P2. 2
CS →P2. 1
CLK→P2. 0

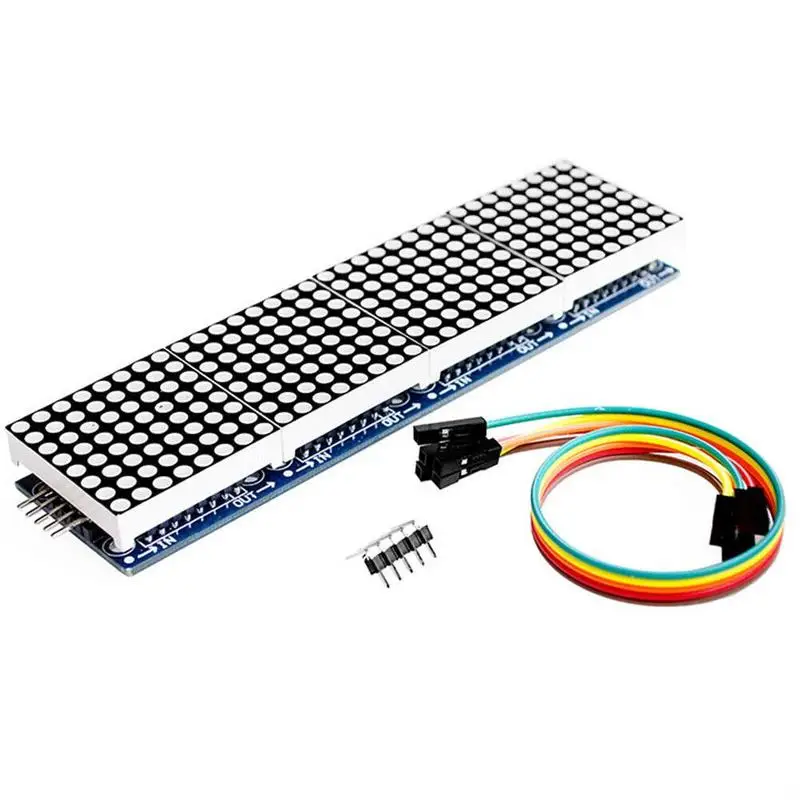

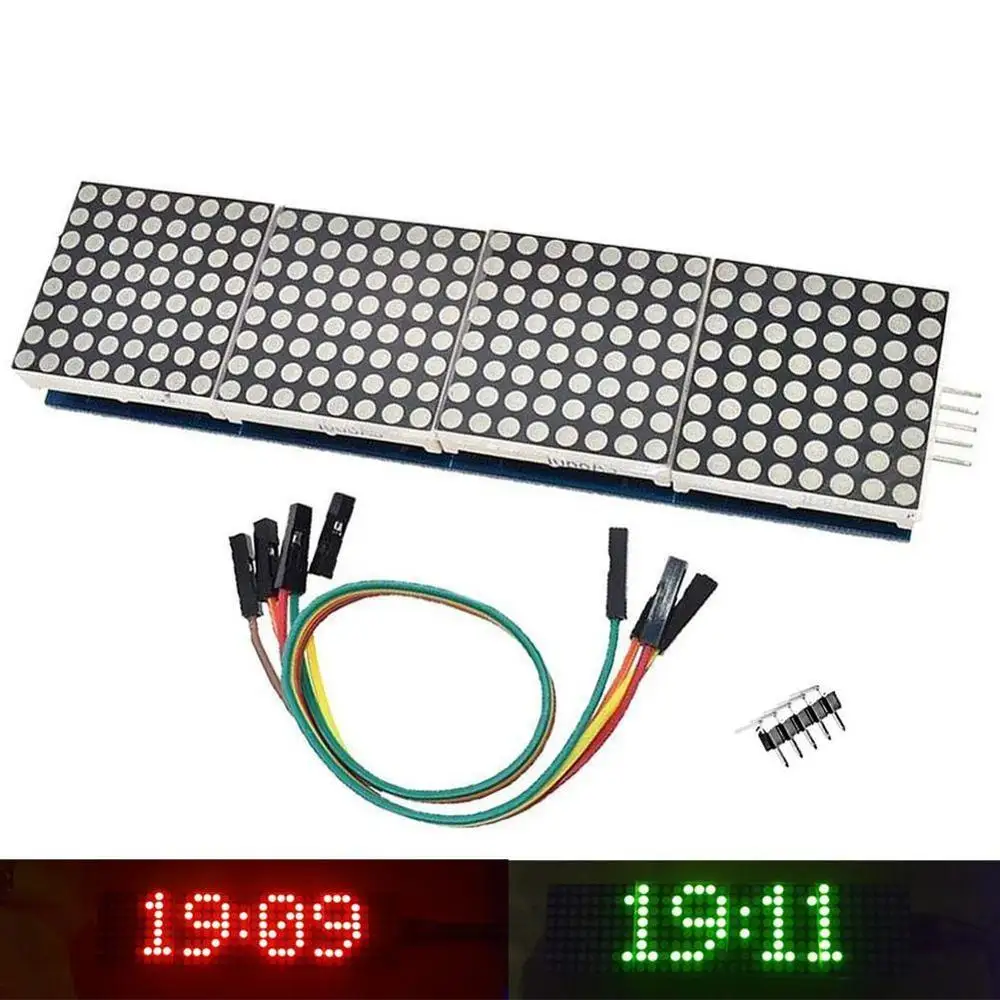

Посылка включает в себя:
1 x модуль матрицы MAX7219
1 x 5pin кабель
