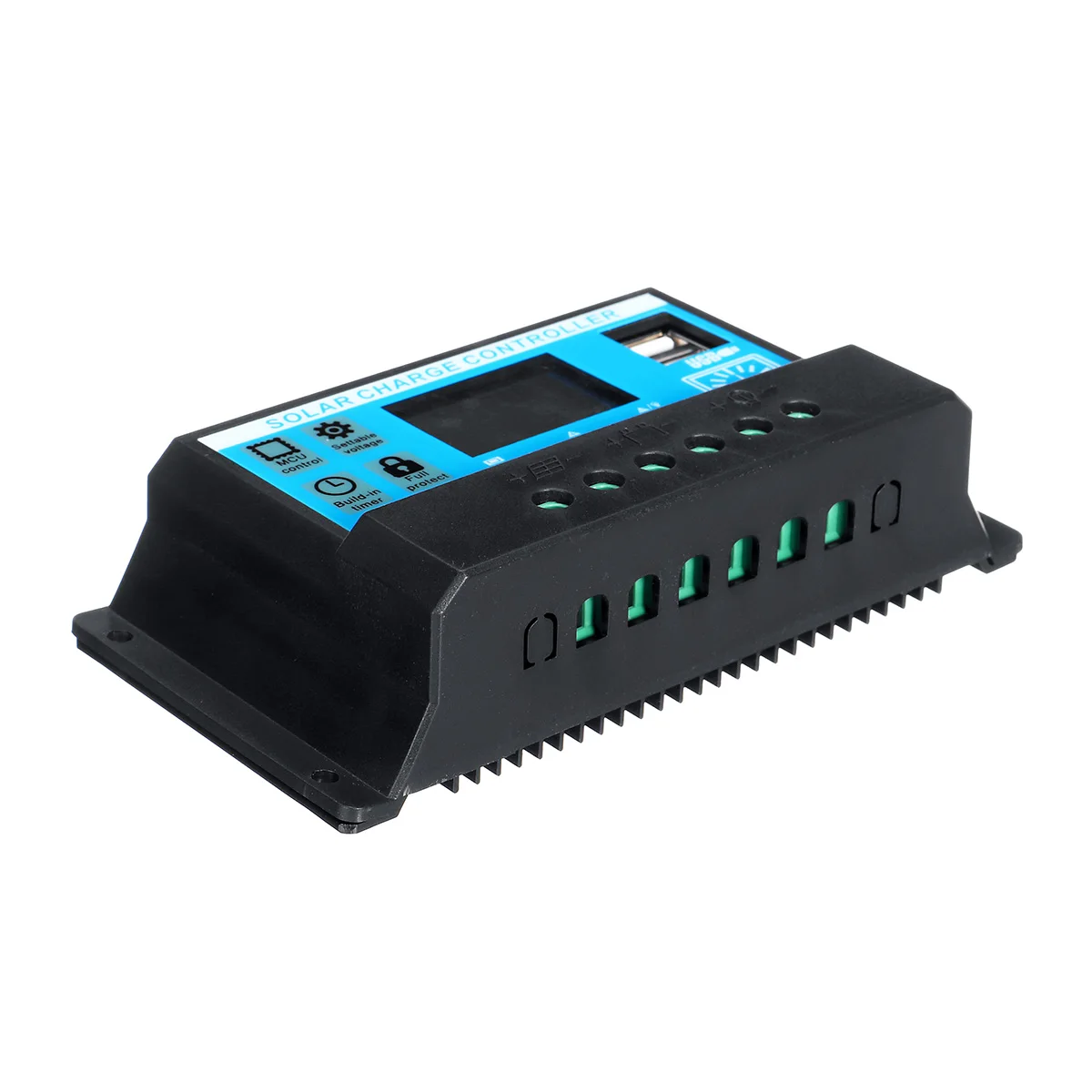

1 шт. солнечное зарядное устройство контроллер 30A/20A/10A 12 В 24 в зарядное устройство ЖК-дисплей двойной USB солнечная панель регулятор для 5 в вход Солнечный Contro

10A/20A/30A 12 В/24 В Авто Вольт/ампер/Темп дисплей ШИМ Солнечная Панель Контроллер заряда

Ключевые точки:

2019 новый-обновлен с дисплеем напряжения, тока и температуры!

Поддержка обнаружения Vpmax для панели, а не только напряжения зарядки.

В то время как большинство контроллеров на рынке отображают толькоЗарядкаВольт.

Особенности:

-32 бит MCU высокоскоростной ядро ARM CORTEX, процессор работает скорость 72 МГц

-13 новых функций ЖК-дисплей меню, регулируемые параметры зарядки.

-Один клик для восстановления заводских настроек, один клик для перезагрузки.

-Полностью 3-ступенчатый ШИМ Контроллер заряда.

-Встроенная защита от короткого замыкания, защита от открытого замыкания, защита от обратного хода, защита от перегрузки.

-ST/IR/infineon импортный двойной МОП-транзистор для анти-обратной цепи

-Толщина медной фольги 1 унций, применимая в-35 ° ~ 60 °, защита от высоких температур.

-Использование ± 1% высокоточного сопротивления, высокотемпературный твердотельный конденсатор на печатной плате толщиной более 2 мм.

-Сверхнизкое энергопотребление 12 мА при 12 В.

-Двойной USB 5 в 2 А.

Применимый Тип батареи:

B01: свинцово-кислотная батарея (13,7V)

B02: литий-полимерный аккумулятор (12,6V)

B03: литий-фосфатная батарея (14,4V)

Спецификация 10А контроллера:

Номинальная Напряжение: 12/24 V Авто-Adaptive

Номинальный ток: 10A

Макс. Напряжение PV: 50 в

Применимый Pmax и ЛОС в 12 V Солнечный Системы: 130 Вт, 15, алюминиевая крышка, 25В

Применимый Pmax и ЛОС в центре сообщений в течение 24 V Солнечный Системы: 260 Вт, 30-50 V

Выравниванием: 14,4 V

Поплавковый заряд: 13,7 в (defaul, регулируемый)

Стоп разряда: 10,7 В (дефаул, регулируемый)

Повторное подключение разряда: 12,6 в (дефаул, регулируемый)

Повторное подключение зарядки: 13 в

Напряжение открытого светильник: солнечная панель 8 в (светильник с задержкой)

Напряжение близкого светильник: солнечная панель 8 в (светильник с задержкой выключения)

Выход USB: 2 выхода USB, 5 В/2 А (макс.)

Самопотребление: <12 мА

Рабочая температура:-35-60 °

Размер: 132 мм x 70 мм x 32 мм

Спецификация контроллера 20A:

Номинальная Напряжение: 12/24 V Авто-Adaptive

Номинальный ток: 20A

Применимый Pmax и ЛОС в 12 V Солнечный Системы: 260 Вт, 15, алюминиевая крышка, 25В

Применимый Pmax и ЛОС в центре сообщений в течение 24 V Солнечный Системы: 520 Вт, 30-50 V

Выравниванием: 14,4 V

Поплавковый заряд: 13,7 в (defaul, регулируемый)

Стоп разряда: 10,7 В (дефаул, регулируемый)

Повторное подключение разряда: 12,6 в (дефаул, регулируемый)

Повторное подключение зарядки: 13 в

Напряжение открытого светильник: солнечная панель 8 в (светильник с задержкой)

Напряжение близкого светильник: солнечная панель 8 в (светильник с задержкой выключения)

Выход USB: 2 выхода USB, 5 В/2 А (макс.)

Самопотребление: <12 мА

Рабочая температура:-35-60 °

Размер: 132 мм x 70 мм x 32 мм

Спецификация 30A контроллера:

Номинальная Напряжение: 12/24 V Авто-Adaptive

Номинальный ток: 30A

Применимый Pmax и ЛОС в 12 V Солнечный Системы: 390 Вт, 15, алюминиевая крышка, 25В

Применимый Pmax и ЛОС в центре сообщений в течение 24 V Солнечный Системы: 780 Вт, 30-50 V

Выравниванием: 14,4 V

Поплавковый заряд: 13,7 в (defaul, регулируемый)

Стоп разряда: 10,7 В (дефаул, регулируемый)

Повторное подключение разряда: 12,6 в (дефаул, регулируемый)

Повторное подключение зарядки: 13 в

Напряжение открытого светильник: солнечная панель 8 в (светильник с задержкой)

Напряжение близкого светильник: солнечная панель 8 в (светильник с задержкой выключения)

Выход USB: 2 выхода USB, 5 В/2 А (макс.)

Самопотребление: <12 мА

Рабочая температура:-35-60 °

Размер: 132 мм x 70 мм x 32 мм

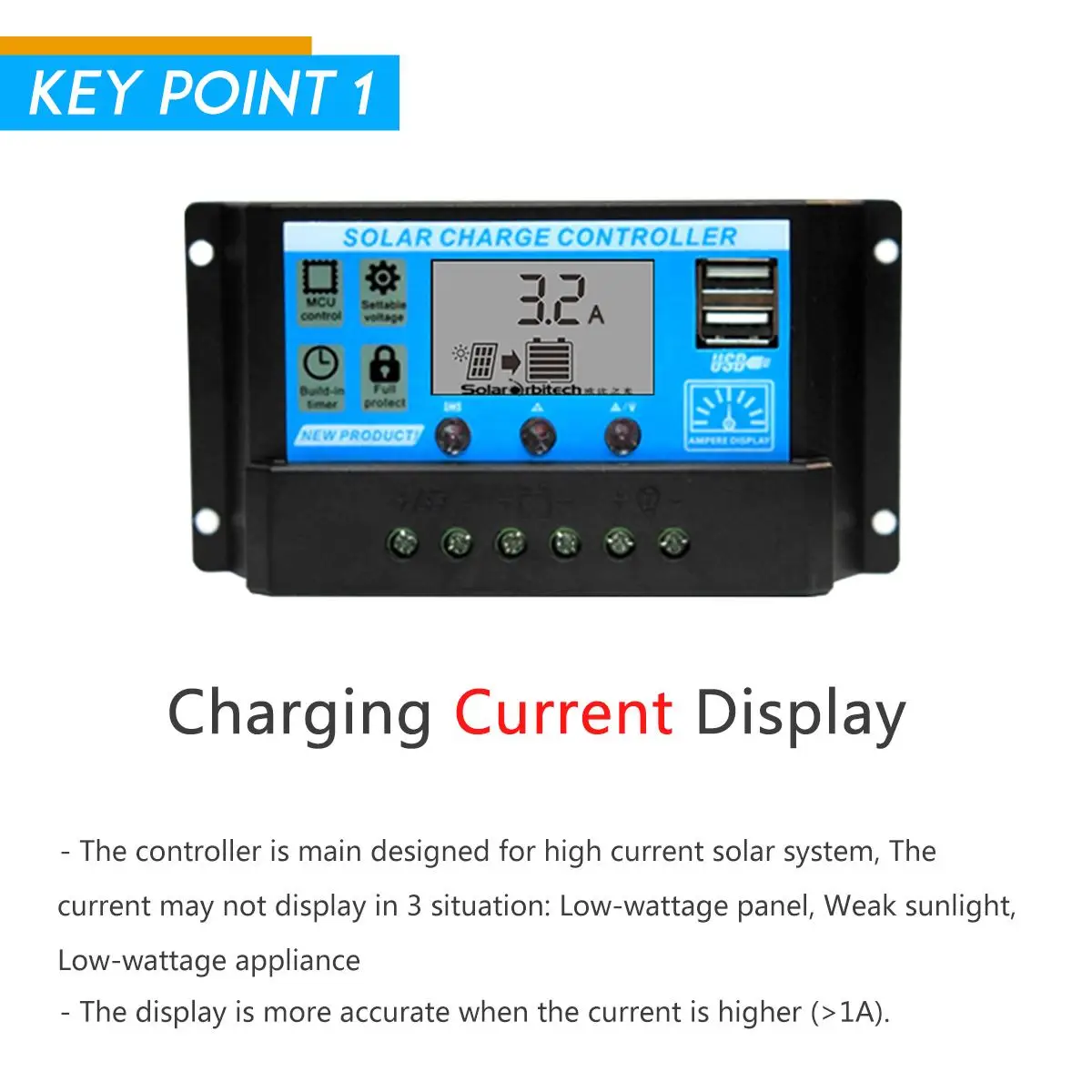

О токе зарядки и дип-зарядки:

-Контроллер предназначен для высокотоковой солнечной системы, ток может не отображаться в 3 ситуациях: панель низкой мощности, слабый солнечный свет, прибор низкой мощности

-Дисплей более точен, когда ток выше (> 1A).

О температурном дисплее:

Зарядка остановится на> 80 °

Зарядка перестартует при <70 °

Системы соединение

1. Подключите аккумулятор к регулятору заряда-плюс и минус.

2. Подключите фотоэлектрический модуль к регулятору-плюс и минус.

3. Подключите потребителя к регулятору заряда-плюс и минус.

Посылка включает в себя:

1x ШИМ контроллер солнечного заряда (30A/20A/10A)

1xИнструкцияРуководство по эксплуатации
