1 шт. T-962 Reflow оборудование Инфракрасная печь IC НАГРЕВАТЕЛЬ BGA Rework машинная станция 220 В

Описание

1 шт. T-962 Reflow оборудование Инфракрасная печь IC НАГРЕВАТЕЛЬ BGA Rework машинная станция 220 В

Особенности:

1. T962 является микропроцессорной управляемой духовкой. Устройство работает от стандартных 110VAC 50/60 HZ (220VAC модель доступна). Пользовательский интерфейс осуществляется с помощью входных клавиш T962 и ЖК-дисплея. Предварительно установленные режимы нагрева выбираются с помощью интерфейса пользователя с термический велосипедный ход, наблюденный на ЖК-дисплее.

2. Эта автономная станция для переплавления обеспечивает безопасные технологии пайки и манипуляцию SMDBAG и другими маленькими электронными частями, установленными на сборке печатных плат. T962 может быть использован для автоматического «повторного потока» припоя для коррекции плохой Паяные соединения, удаления/замены плохих компонентов и завершения небольших инженерных моделей или прототипов.

3. Ветряной ящик предназначен для удержания работы. Термический велосипедный точность поддерживается микрокомпьютерным управлением с замкнутой петлей с инфракрасные обогреватели, термопары и циркулирующим воздухом.

4. T962 прост в использовании, процесс пайки полностью автоматизированная, определенная предустановленными тепловыми циклами.

И является автономным микропроцессором, контролируемым IC нагревателем и наладочная станция для пайки.Использует до 800 Вт энергоэффективного инфракрасного отопления и циркуляции воздуха для повторного потока припоя в большом180 × 235 ммПлощадь.

Параметры восьми (8) циклов пайки предварительно определены

Циклы пайки выбираются на клавиатуре и отображаются на ЖК-дисплее T962.

Один ветряной ящик вмещает сборки в обогреватель,

Дизайн T962 эргономичный, практичный и Легко управляемый.

Весь процесс пайки автоматически завершаетсяПодогрева, ЗамачиваниеИПайка оплавлениемЧерезПонижения температуры.

Дизайн T962 эргономичный, практичный и Легко управляемый.

T962 является экономичным переделанным раствором от одиночных пробежек до по требованию мелкосерийное производство.

Легкий вес и небольшой отпечаток ноги позволяют T962 легко быть помещенным на скамейке транспортируемым или сохраненным.

5. T962 Может припаять большинство bossseyed или двойным лицом печатных плат небольших частей, т. Е. : CHIPSOPPLCCQFPBGA и т. Д.; можно использовать для резинки твердого продукта, поворачивая печатную плату горячей старения, поддерживая печатную плату и так далее. Будьте удовлетворены потребностями «academe», «smallorder run» и «широкое развитие предприятия и компании».

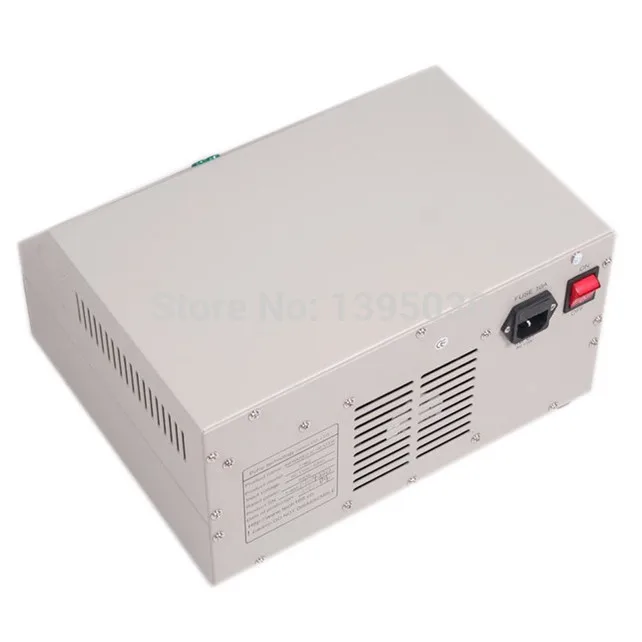

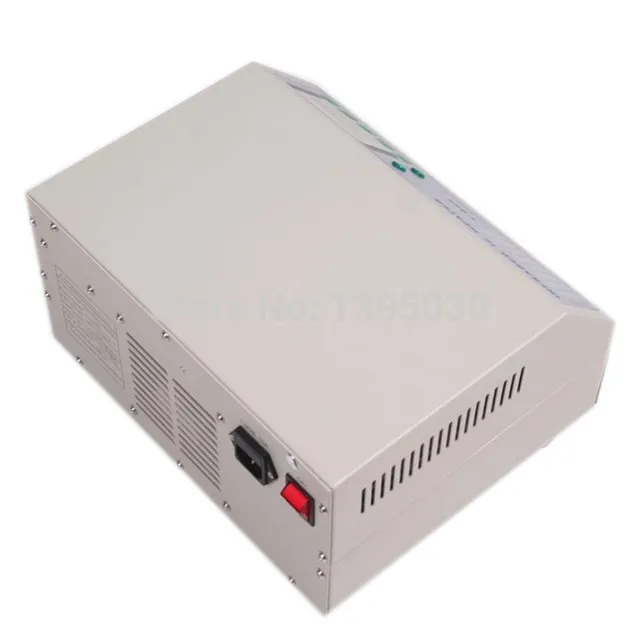

Показ изображения:

Параметры:

Модель: T-962
Напряжение питания: ac220в/50 Гц
Мощность: 800 Вт
Максимальная пайка: 180 × 235 мм
Диапазон температур: 100 °C-350 °C
Время цикла: 1-8 мин
Размеры: 31x29x17 см

T962 начальная настройка и корректировки:

1. Поместите T962 на соответствующий уровень, изолированная рабочая зона.

2. Убедитесь, что рабочее пространство хорошо проветривается (может потребоваться вытяжной вентилятор),

3. Допускается не менее 20 мм между T962 и его окружением для защиты тепла.

4. Подтвердите, что рабочий ящик открывается и закрывается плавно и без препятствий

5. Найдите поставляемый Универсальный переходник и подключите его от заднего фартука к сети переменного тока.

6. Найдите и нажмите кнопку включения, ЖК-дисплей загорится, T962 войдет,.

Нажмите кнопку «s», Основное меню появится на ЖК-дисплее.

Нажмите «F4», чтобы выбрать меню на английском языке

В главном меню

Нажмите кнопку «F3», выберите различные температуры волны. Например, выберите wave1

Нажмите кнопку «F3» снова, можете увидеть параметр о выборе температуры волны:

Выберите: Тип паяльной пасты, температура пайки, время и т. д. пример:

После завершения выбора нажмите кнопку «F4», чтобы вернуть предыдущую страницу. Нажмите температуру волны, что ключ "F1" осуществляет, чтобы сделать выбор автоматически.

Когда он закончится, работа будет отключена автоматически, и предупреждающий звуковой сигнал работает.

На странице главного меню нажмите кнопку «F2» с помощью ручной работы

Нажмите кнопку «F1», чтобы начать охлаждение, нажмите клавишу F1/S снова, чтобы остановить. Нажмите кнопку «F2», чтобы начать нагревание, нажмите клавишу F2/S снова, чтобы остановить.

Волнового цикла для выбора

Нажмите кнопку «S», чтобы выбрать операционный интерфейс после включения, нажмите кнопку «F4» для выбора другой языковой категории.

После того как мы предоставим восемь различных волн, пожалуйста, выберите один в соответствии с вашим запросом. Нажмите F1/F2, чтобы выбрать другую волну, нажмите F3, чтобы посмотреть различные волновые параметры, нажмите 4, чтобы подтвердить выбранную вами волну.

Волна один, использовать то же самое с 85Sn/15Pb 70 Sn/30Pb

Волна два, используйте то же самое с 63Sn/37Pb 60 Sn/40Pb

Волна три, используйте то же самое с Sn/Ag3.5; Sn/Cu 75 Sn/Ag4.0/Cu.5

Волна четыре, используйте то же самое с Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0

Волна пять, используйте то же самое со стандартом красный с резинкой, чтобы повернуть температуру волны, Heraeus PD955M.

Wave six & seven & egiht, используйте то же самое с печатной платой возвращается для фиксации и т. Д.

Wave seven & egiht, используйте то же самое с волновым циклом, настроенным самостоятельно.

Нажмите кнопку «s» на страницу температуры,

Нажмите кнопку F1/F2, вперед/назад выберите разное время. Нажмите кнопку F3/F4, вверх/вниз, чтобы выбрать другую температуру, нажмите кнопку «s», чтобы сохранить.

При экономии нажмите кнопку «F4», чтобы выбрать температуру волны. Нажмите кнопку «S» для повторения.

Инструкции по эксплуатации

(1) слегка кладет продукт, который будет обработан в ящике духовки на сцену, закрыть ящик, нажмите F1 для включения, автоматическая производительность делает выбор тепловой волны, показывает текущее время работы, температуру и температуру на ЖК-экране, И автоматически обратите внимание на формируемую волну температуры.

(2) весь процесс находится под вашим контролем, вы можете увидеть его у окна ящика, и вы можете увидеть данные с ЖК-экрана. Если волна не достигает вашего запроса, пожалуйста, измените данные самостоятельно.

(3) предварительно настроенный волновой цикл в соответствии с температурой, которая необходима для различных пасточек. Вы можете предварительно настроить другой волновой цикл в соответствии с вашими потребностями.

(4) в процессе, вы можете нажать "S", чтобы остановить; когда закончен, вытяжной вентилятор будет работать автоматически, чтобы охладить, вы также можете включить вытяжной вентилятор.

(5) завершить пайки, если где-то неисправен, вы можете продать его автоматически снова, или вы можете продать его вручную.

Управление предложения

(1) для удовлетворения потребностей пайки обеих сторон PCB, есть специальный разработанный вентиляторный канал в машине. Когда обе стороны PCB имеют большую разницу в температуре, он может продавать патч в одной стороне, и в то же время, он может держать другую сторону PCB также. Для удовлетворения пайки маленькой доски, пожалуйста, предварительно Положите печатную плату в размер 10 см * 10 см, при пачке небольшой доски и паяльного шара. Эффект пайки будет очень хорошим.

(2) при использовании машины, пожалуйста, предварительно нагревайте его, если в окружающей среде низкая температура, слишком влажность. Метод: после выбора волнового цикла, запускайте машину с ничего в ящике в первый раз.

(3) внимание: машина не может быть использована для пайки чипов (чипы, которые с металлической инкапсуляцией имеют сильный блеск), и «пластиковая штепсельная плата», которая не может выдерживать температуру 250 градусов Цельсия.

(4) о способе измерения температуры машины: Используйте стандартный стеклопакет. Закрепите зонд на лицевой стороне печатной платы (убедитесь, что это лицо), затем Положите печатную плату в ящик, закройте ящик. И тогда вы получите фактическую температуру.

Техническое обслуживание

A. Держите внутреннюю часть машины чистой. Пожалуйста, сделайте следующее:

При использовании машины несколько раз, пожалуйста, включите «нагрев» и «вытяжной вентилятор» две или три минуты вручную, чтобы поток остался в машине волатильности. Он будет держать внутреннюю часть машины в чистоте, и сделать функцию стабилизации машины.

B. Очистите ящик смотрового стекла по мере необходимости.

Предупреждение!

A. Убедитесь, что источник питания подключен к земле.

B. Не выключайте переключатель сразу после использования, убедитесь, что машина охлаждения, а затем выключите переключатель и отрежьте источник питания.

C. Нет никакого способа для удаления дыма, пожалуйста, поместите машину в вентилируемое состояние, чтобы избежать травления (когда паста для припоя волатизация).

D. Изоляция в машине была обработана строго. Не удаляйте машину до тех пор, пока не будут какие-либо меры безопасности.

Посылка включает в себя:

1 х T-962 IC НАГРЕВАТЕЛЬ
