Описание
Особенности
 |  |
| Соответствия CE | Силиконовое масло |
 |  |
| Защита от обратной полярности | Нержавеющая сталь 316L смачиваемые части |

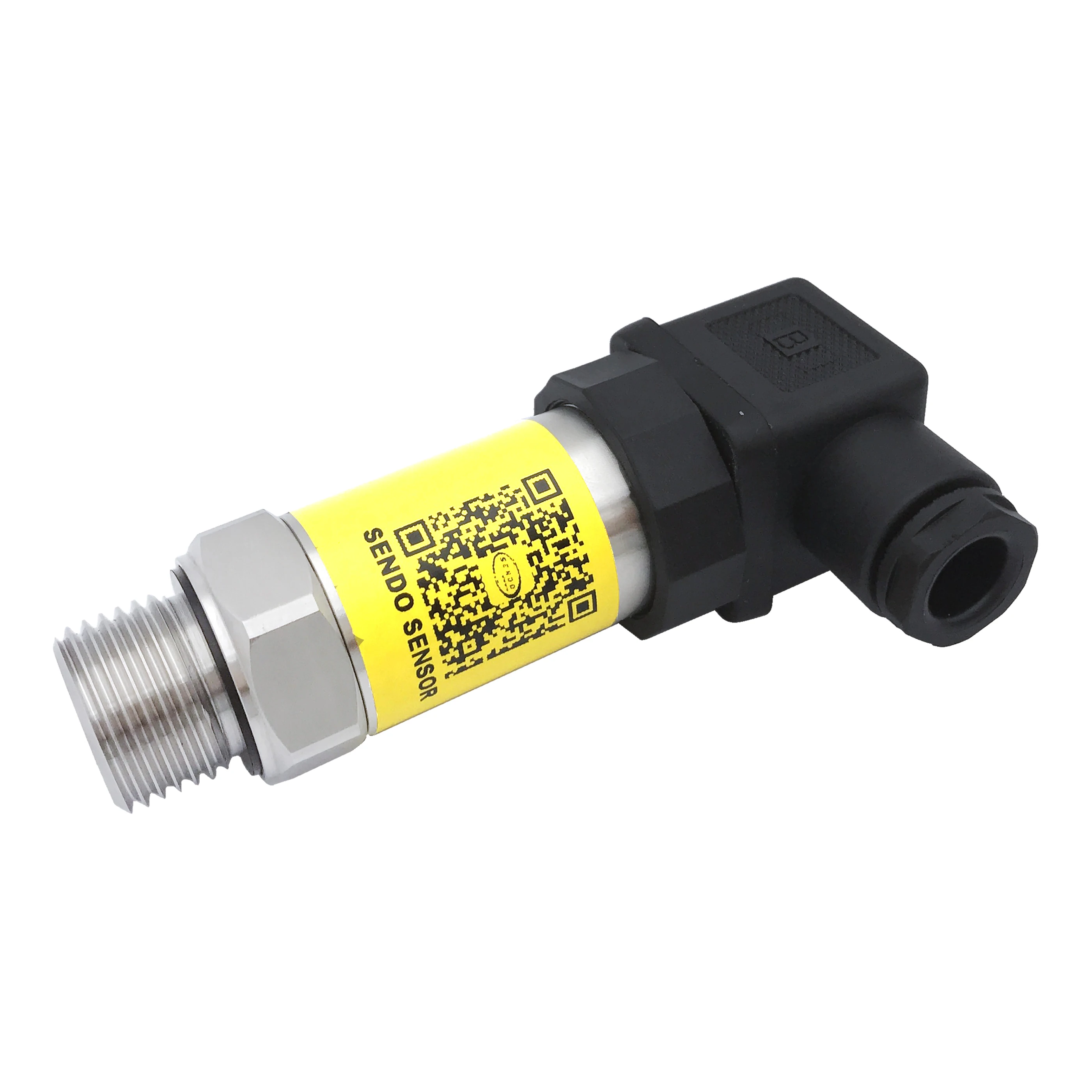

Серия SS302 + основана на SS302. Материал смачиваемых частей-нержавеющая сталь 316L и обновленная электронная схема (PCB) делает лучшую стабильность и анти-помехи, а также привносит новую хорошую особенность: Защита от перенапряжения. Модуляризация производства сокращает производственный цикл. Особенность большего диапазона давления, от 0,1-1000 бар и применение делает его широко используемым во многих областях. |
|
CС О-образным вырезомСопутствующиеЯTem
| Код | Модель | Датчики давления | Стабилизатор напряжения | Сигнал | Нить |
| 302 + 12GN01T0B20M | SS302 + | -0,1 К 0bar | 9... 30Vdc | 4... 20mA | G1/2" |
| 302 + 12NN01T0B20M | SS302 + | -0,1 К 0bar | 9... 30Vdc | 4... 20mA | 1/2 "NPT |
| 302 + 12GN01T0B10V | SS302 + | -0,1 К 0bar | 12... 30Vdc | 0... 10 V | G1/2" |
| 302 + 12NN01T0B10V | SS302 + | -0,1 К 0bar | 12... 30Vdc | 0... 10 V | 1/2 "NPT |
| 302 + 12GN01T0B5V | SS302 + | -0,1 К 0bar | 12... 30Vdc | 0... 5 V | G1/2" |
| 302 + 12NN01T0B5V | SS302 + | -0,1 К 0bar | 12... 30Vdc | 0... 5 V | 1/2 "NPT |
| 302 + 12GN01T0B4. 5 V | SS302 + | -0,1 К 0bar | 5Vdc | 0. 5... 4,5 V | G1/2" |
| 302 + 12NN01T0B4. 5 V | SS302 + | -0,1 К 0bar | 5Vdc | 0. 5... 4,5 V | 1/2 "NPT |
TEcHnicalДанных
| Поставка Напряжение | 12 30VDC |
| Выход сигнала | 0-10 V |
| Давление диапазон | -0,1 К 0bar |
| Защита от Давление | 2,0 * F. |
| Точность | 2.0% F. |
| Стабильность | ≤0. 2% Ф. С./год |
| Температурный коэффициент | ± 03% Ф. С./°C |
| Время ответа | ≤4 мс (90% Ф. С.) |
| Запечатывания рейтинг | IP65 |
Условия окружающей среды
| Средний Диапазон рабочих температур | -20 °C & rarr; + 100 °C |
| Диапазон температуры окружающей среды | -20 °C & rarr; + 80 °C |
| Компенсация температурный диапазон | 0 °C & rarr; + 70 °C |
| EMC уровнем выбросов | EN 61000-6-3 |
| EMC-иммунитет | EN 61000-6-1 |
| Сопротивление изоляции | > 100 МОм при 250 В |
Размеры и Материал
Функциональная электрическая схема
| 4-20 мА (2 провода) | Pin1: + Pin питания 2: + выход |
| 0-5 в (3 провода) | Pin1: + контактный разъем питания 2: GND Pin3: + выход |
| 0-10 В (3 провода) | Pin1: + контактный разъем питания 2: GND Pin3: + выход |
| 0,5-4,5 в (3 провода) | Pin1: + контактный разъем питания 2: GND Pin3: + выход |
