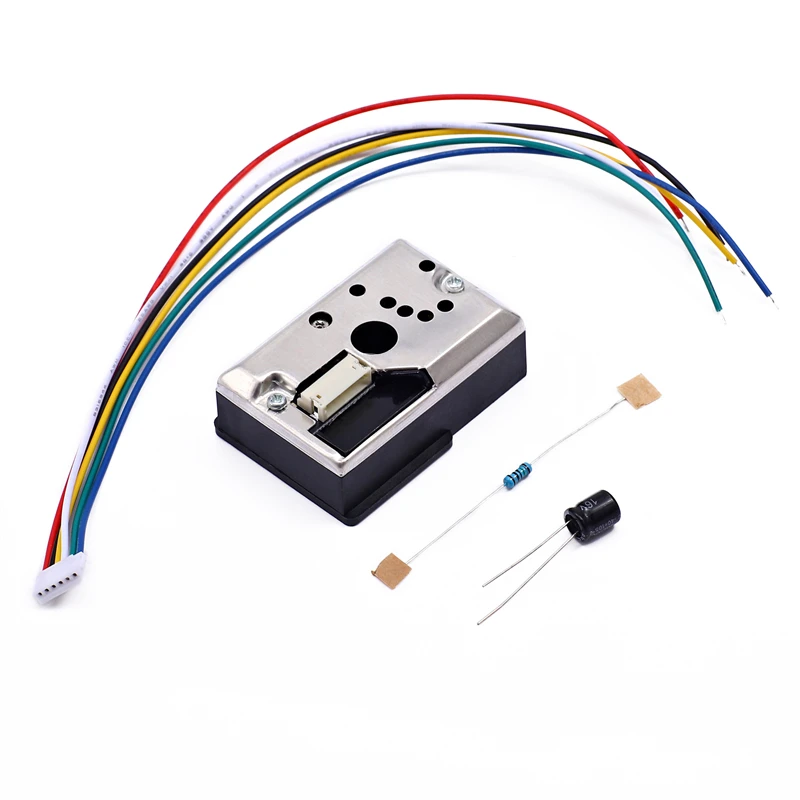

10 компл./лот GP2Y1014AU0F компактный оптический датчик пыли совместимый GP2Y1010AUOF датчик частиц дыма с кабелем

Поддержка доставки:

1, GP2Y1010AU0F датчик пыли (1)

Резистор 2150 Ом (1)

3220 мкФ конденсатор с алюминиевой крышкой (1)

4, 6pin соединительная линия (1) [экспериментальные компоненты]

Оптический датчик пыли (GP2Y1010AU0F) особенно эффективен в обнаружении очень тонких частиц, таких как сигаретный дым.

И это широко используемая система воздухоочистителя.

В устройстве инфракрасный светоизлучающий диод и фототранзистор расположены по диагонали, чтобы он мог обнаруживать свет, отражаемый от пыли в воздухе.

Датчик имеет чрезвычайно низкое потребление тока (до 20мА, типичное для 11 мА) и может нести до 7VDC датчиков. Выход представляет собой аналоговое напряжение, пропорциональное измеренной концентрации пыли с чувствительностью 0,5 В/0,1 мг/м3.

Спецификация

Напряжение питания: 5-7 в

Рабочая температура:-10-65 градусов Цельсия

Потребление тока: максимум 20 мА

Минимальное значение обнаружения частиц: 0,8 микрон

Чувствительность: 0,5 В/(0,1 мг/м3)

Чистое напряжение воздуха: 0,9 в

Рабочая температура:-10 ~ 65 °C

Температура хранения:-20 ~ 80 °C

Срок службы: 5 лет

Размер: 46 мм × 30 мм × 17,6 мм

Вес: 15 г

Принцип работы

Принцип, как показано на рисунке ниже. Есть отверстие в центре датчика, чтобы обеспечить свободный поток воздуха, и светодиодный свет направляется, чтобы издать свет, и содержание пыли определяется обнаружением света, преломленного пылью в воздухе.
