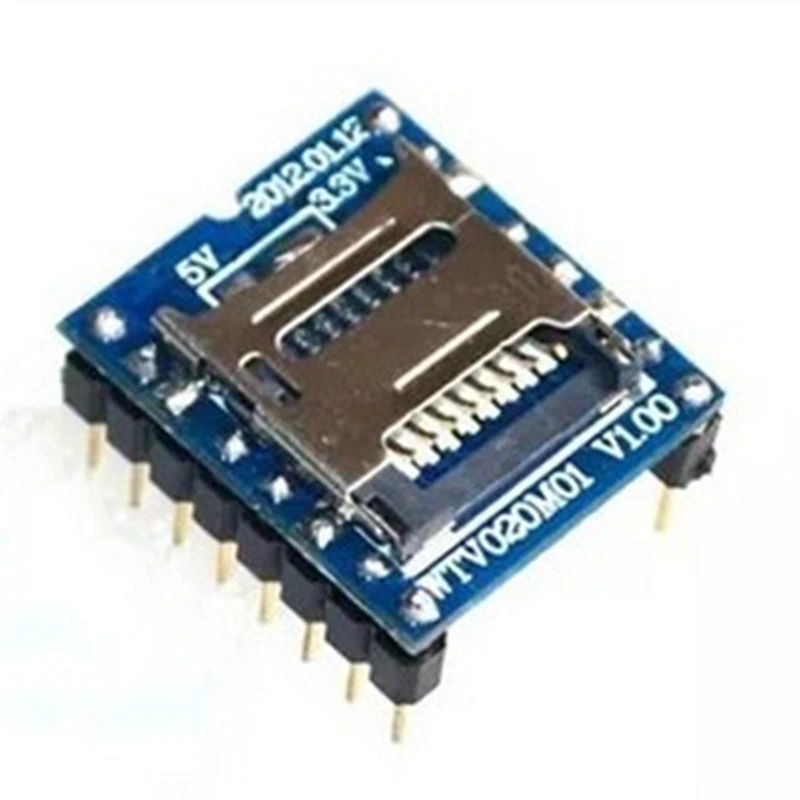

10 шт. голосовой модуль MP3 модуль U диск плеер sd-карта голосовой модуль WTV020-SD-16P

1, особенности продукта

Продукт поддерживает внешние sd-карты с максимальной емкостью 1 г;

Поддержка воспроизведения 4Bit файлов формата ADPCM;

Автоматическое определение голосовых файлов;

Может загружать 6 кГц ~ 32 кГц, 36 кГц частота дискретизации AD4 аудио;

Можно загрузить 6 кГц ~ 16 кГц частота дискретизации WAV аудио;

16-битный DAC и PWM аудиовыход;

Хранение до 512 сегментов голоса;

WTV020-SD-20S, WTV020-SD-16P

Тип модуля;

2, Обзор продукта

Модуль WTV020-SD-это голосовой модуль с большой емкостью, который может повторно записывать голосовое содержимое и может быть загружен внешне с максимальной емкостью 1 Гб памяти sd-карты. Можно загрузить речевой формат WAV и запись формата AD4.

WTV020-SD модуль принимает WTV020SD-20S голосовой чип в качестве основного элемента управления, с режимом управления MP3, кнопкой один-в-один режим управления (3 сегмента голоса и 5 сегментов голоса), режим управления воспроизведением на петлях питания и двухпроводной режим управления последовательным портом. Режим управления устанавливается во время подготовки чипа. Во время работы различные режимы управления нельзя переключать. Если вам необходимо использовать какой режим для управления, вы можете заказать его.

Режим управления MP3: воспроизведение/остановка, следующая песня, Предыдущая песня, Громкость +, громкость-и другие функции.

Кнопка один в один режим управления (3 сегмента голоса): одна кнопка соответствует Триггеру голоса, имеет функцию воспроизведения 3 сегментов голоса и регулировки увеличения громкости и вычитания, все кнопки отключаются на импульсный невоспроизводимый триггер.

Кнопка «один к одному режим управления (5-сегментный голос): Есть три режима управления (1), все кнопки импульсный повторяющийся триггер; (2) все кнопки являются триггером play/stop (один не петля); (3), все кнопки и play/stop (один может быть нагнут).

Режим управления воспроизведением на петлях питания: после включения питания Нет необходимости запускать любой порт ввода/вывода, непосредственно воспроизводить все голоса в памяти sd-карты, и имеет функцию воспроизведения точки отключения памяти. При выключении питания питание включается автоматически. Голос продолжает играть при последней отключке питания. Есть два режима управления, (1), P04 имеет импульсную воспроизведение/Функция паузы; (2), P05 имеет уровень воспроизведения/Функция паузы.

Двухпроводной режим управления последовательным портом: модуль WTV020-SD управляется MCU через часы CLK и линию передачи данных DI. Вы можете воспроизводить голос любого адреса по желанию. В этом состоянии возможно воспроизведение голосовой комбинации.

Обновление голосового содержания непосредственно изменяется на ПК через устройство считывания sd-карт. Этот модуль поддерживает файловые системы FAT. Он поддерживает AD4 voice с 6 кГц ~ 32 кГц и 36 кГц частота дискретизации и WAV аудио с частотой дискретизации 6 кГц ~ 16 кГц, которая может автоматически распознавать скорость дискретизации голоса и формат голосового файла.

Поддержка микропроцессора и управления кнопками;

Вы можете позвонить в любой пункт, чтобы играть;

Функция сохранения данных при отключении питания;

Загрузка голоса без помощи программного обеспечения, непосредственно поместите голос на sd-карту;

Поддержка воспроизведения комбинации файлов, включая бесшумную комбинацию;

Рабочее напряжение: DC2.5 ~ 3,6 В;

Ток: 16uA (без sd-карты)

3 области применения

WTV020-SD модуль может быть применен в автомобильной электронике (охранная сигнализация, датчик парковки, gps-навигатор, электронная собака, Центральная блокировка), умная домашняя система, домашняя охранная сигнализация, медицинское оборудование голосовое напоминание, воспроизведение музыки, бытовая техника (индукционная плита, рисоварка, микроволновая печь), развлекательное оборудование (игровая машина, Развлекательная машина), развивающая модель (ранняя обучающая игрушка, Детские аудио книги), интеллектуальное транспортное оборудование (платная станция, парковка), коммуникационное оборудование (телефонная связь, телефон), Промышленный контроль
