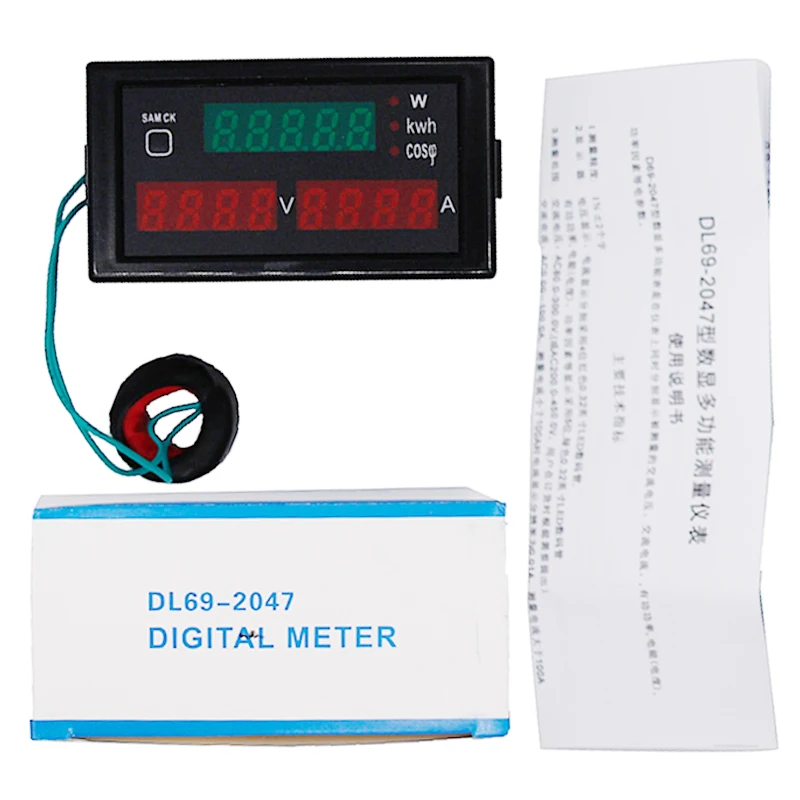

Dl69-2047 Многофункциональный цифровой метровый использование R-функция цифрового цифровой использования для измерения напряжения переменного тока, ток переменного тока, активная мощность, электроэнергия и коэффициент мощности.

Технические показатели

1. Точность: 1% ± 2 слова

2. Режим дисплея: AC напряжение и коэффициент мощности используют четыре красных светодиода 0.32-дюймов

AC текущее использование четыре красных светодиода 0.32-дюймов

Активная мощность, электрическая энергия использования пять зеленых светодиодов 0.32-дюймов

3. диапазон: AC напряжение: AC 80.0-300.0 В AC 0.0-100.0a (при измерении сигнала ниже 100А, точность составляет 0.01a, когда измеряет сигнал выше 100А, Точность составляет 0.1a, точность авто-смена)

Активная мощность: 0.0-30000 Вт (измерительное напряжение AC 80.0-300.0 В) 0.0-45000 Вт (измерительное напряжение AC 200.0-450.0 В)

Электрическая Энергия: 0.000-99999квт-ч

Коэффициент мощности: 1.000-0.000

4. Скорость: 2 раза в секунду

5. Размер: 79 × 43 × 486.

Размер установки: 76 × 39

Применение method1. Подключите вторичный трансформатор (зеленый провод) к синему терминалу, и сделать провод через отверстие в текущем трансформаторе как график.

2. Подключите измерительное напряжение к зеленому терминалу. 3. при мощности на измерителе будет отображаться измерительный результат напряжения, тока и коэффициента мощности. Каждый раз, когда вы нажимаете кнопку Сэм ck, В результате активной мощности будут внесены изменения в электроэнергию, коэффициент мощности и активную мощность в свою очередь. Разрешение дисплея зеленого светодиода в качестве graph.4., когда вы хотите очистить электрическую энергию, вы должны нажать кнопку Сэм CK и позволить измерителю отображать электроэнергию (электрическая энергия световой индикатор (кВт. ч) включите питание), затем нажмите кнопку "Сэм CK" в течение пяти секунд, Затем электрическая энергия будет нулевая и начнется новый кумуляция период5. При отключении питания измеритель может сохранить значение электрической энергии, и перейдите на кумуляционные данные, когда измеритель мощности-на следующий.

Attention1. Уход за входом напряжения (зеленый) и вторичным трансформатором (голубой), счетчик будет уничтожен по вашей ошибке connection.2. Измеритель может использовать только для измерения 50 Гц AC City Electric, он будет уничтожен при использовании для измерения площади волны, выхода инвертора и коррекции синусоидальной волны.
