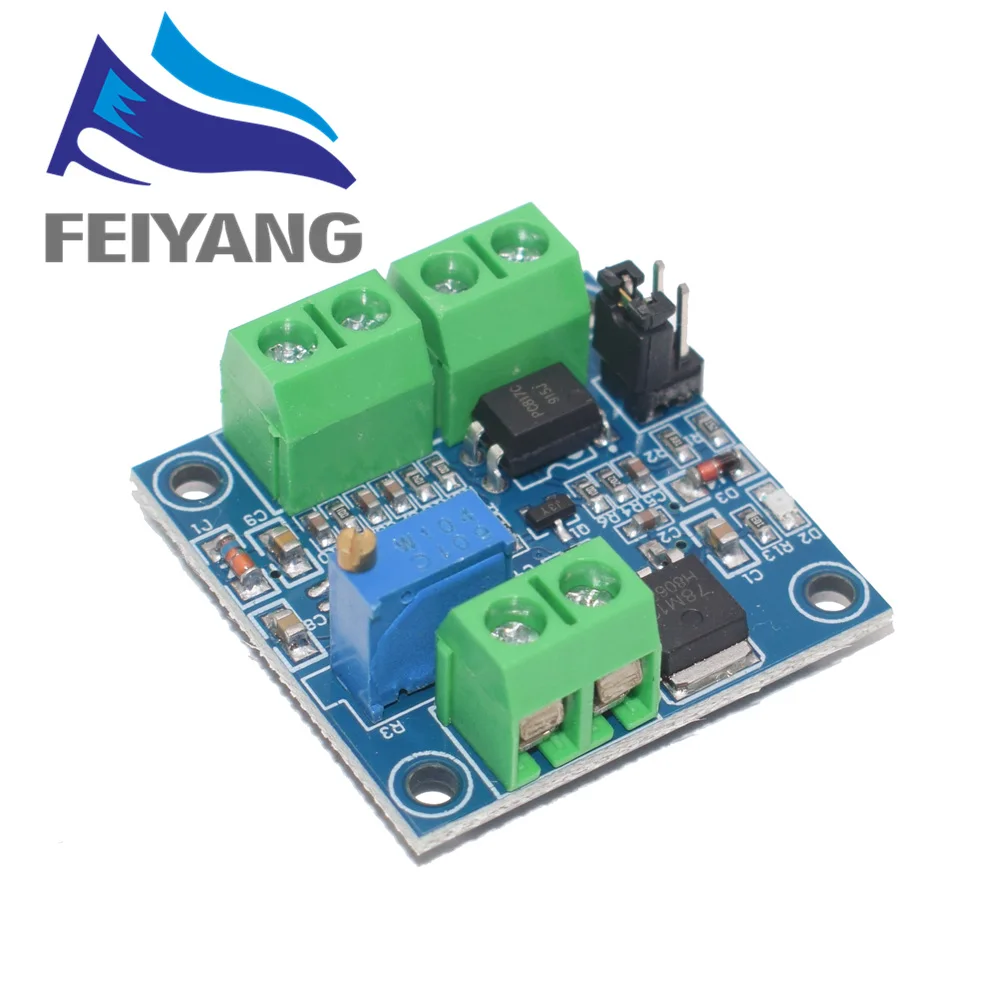

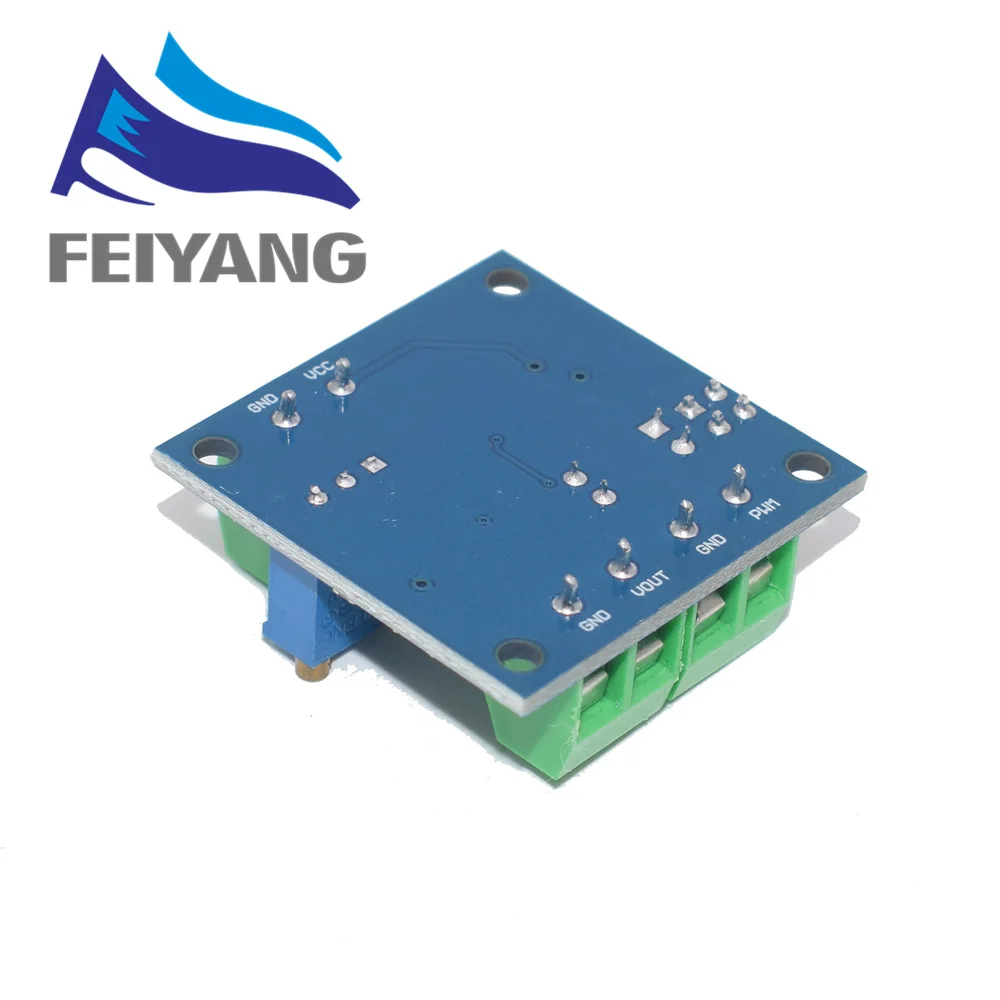

10 шт. ШИМ-модуль преобразователя Напряжения 0%- до 0-10 В для ПЛК MCU цифро-аналоговый сигнал ШИМ Adjustabl преобразователь модуль питания

PWM для Напряжение модуль

(PWM в модуль преобразователя Напряжения 0%-100% до 0-10 в для PLC MCU цифро-аналоговый сигнал PWM Adjustabl преобразователь модуль питания) 1. описание: Модуль напряжения передачи ШИМ LC-LM358-PWM2V преобразует цифровые сигналы ШИМ в аналоговые сигналы от 0 до 10 в. Его можно использовать в качестве переключателя интерфейса сигнала для ПЛК или других промышленных плат управления. Выходное напряжение регулируется регулировкой коэффициента службы ШИМ. Модули имеют небольшие размеры и просты в использовании в разных местах. 2. Особенности: 1>. Встроенная технология MCU 2>. Простота в эксплуатации, тонкая настройка потенциометра 3>. Выберите диапазон входного уровня ШИМ-сигнала через короткое замыкание 4>. Модуль меньше, легко носить с собой и использовать 3. Параметр: 1>. Рабочее напряжение: 12-30 В постоянного тока; (> 100 мА) 2>. Частота ШИМ-приемника: 1 кГц-3 кГц 3>. Диапазон входного уровня сигнала ШИМ: пик от 4,5 В до 10 В. Короткий колпачок устанавливается в '5V'. Этот уровень используется для нормального контроллера или 5 В MCU пика от 12 В до 24 В уровня, поэтому вставляется в 24 В. Короткий колпачок устанавливается в '24V'. Этот уровень используется для нормального контроллера ПЛК 4>. Диапазон преобразования: 0%-100% ШИМ до 0-10 в 5>. Допустимая погрешность: 5% 4. аппаратный интерфейс: VCC DC 12 V-30 V GND заземление PWM положительный входной сигнал GND отрицательный входной сигнал VOUT выходное напряжение 0-10 V GND выходное напряжение земли 5. инструкции по эксплуатации: после включения питания, без входного сигнала, выход составляет 0 В, поэтому только вход может выводиться. В первый раз, когда питание включено, лучше всего сделать калибровку отладки: Введите сигнал коэффициента 50% к PWM/GND и отрегулируйте относительную амплитуду короткого колпачка. Частота составляет 1 кГц-3 кГц, измеряется VOUT и GND мультиметром, и он будет отображать 5 В. Отрегулируйте потенциометр, чтобы убедиться, что индикатор 5,00 в на мультиметре. Это откалибрует ваш импульсный сигнал к этому модулю. Когда частота изменяется, соответствие может быть смещено и нужно перекалибровать. Выходное напряжение можно регулировать путем регулировки коэффициента службы. Точность может контролироваться регулировкой потенциометра.
