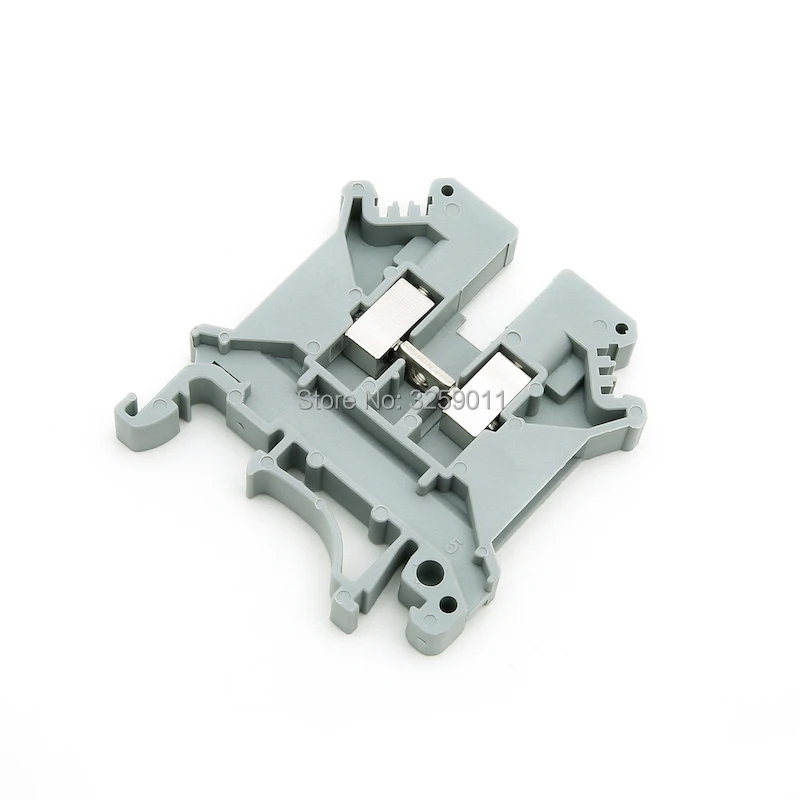

100 шт. провода клеммный соединитель чистой меди части направляющей Тип UK5N Проходная клеммный блок в сочетании Тип

Описание

Количество уровней1

Количество соединений2

Потенциалов1

Номинальное сечение4 мм ⊃ 2;

ЦветСерый

Изоляционный материалPA

Степень воспламеняемости в соответствии с UL 94V0

Оценка перенапряжений8 кВ

Степень загрязнения3

Категория перенапряженияIII

Изоляционный материал группыЯ

Максимальное тепловыделение энергии для номинального состояния1,02 Вт

Максимальный ток нагрузки41 A (с 6 мм⊃2; Проводник сечение)

Номинальный ток яN32

Номинальное напряжение UN800 В

Открытия боковой панелиДа

Защита от ударов Тесты СпецификацияIEC 60529: 1989-11 + AMD 1: 1999-11 + AMD 2:2013-08

Задняя часть рук ЗащитаГарантировано

Защита пальцевГарантировано

Результат испытания на напряжение напряженияТесты прошло

Перенапряжения Тесты уставки9,8 кв

Результат мощности-частота Выдерживает испытание на напряжениеТесты прошло

Мощность частоты выдерживания напряжения setpoint2 кВ

Результат испытания на механическую стабильность клемм (5 х проводное соединение)Тесты прошло

Результат изгиба ТестыТесты прошло

Изгиб Тесты скорость вращения10 об./мин.

Изгиб Тесты превращает135

Испытание на изгиб поперечного сечения/веса0,2 мм ⊃ 2;/0,2 кг

4 мм ⊃ 2;/0,9 кг

6 мм2/1,4 кг

На Растяжение Тесты результатТесты прошло

Испытание на растяжение сечения проводника0,2 мм ⊃ 2;

Тяговое усилие уставки10 N

Испытание на растяжение сечения проводника4 мм ⊃ 2;

Тяговое усилие уставки60 N

Испытание на растяжение сечения проводника6 мм ⊃ 2;

Тяговое усилие уставки80 N

Результат плотной посадки на поддержкуТесты прошло

Плотная посадка на носителеNS 32/NS 35

Уставки5 N

Результат испытания на падение напряженияТесты прошло

Требования, падение напряжения≤ 3,2 мВ

Результат испытания на повышение температурыТесты прошло

Короткое замыкание стабильность результатТесты прошло

Сечение проводника короткого замыкания4 мм ⊃ 2;

Кратковременный ток0,48 kA

Результат тепловой ТестыТесты прошло

Доказательство тепловых характеристик (игольное пламя) Эффективная длительность30 s

Колебание, широкополосный шум, производимый в результате испытания на шумТесты прошло

Тестовая спецификация, колебание, широкополосный шумDIN EN 50155 (VDE 0115-200): 2008-03

Тесты спектраИспытательный срок категории 1, класс B, установленный на теле

ASD уровня1,857 (м/с2)2/Гц

Ускорение0,8 г

Тесты продолжительность на ось5 h

Тесты направленияхX-, Y-и Z-axis

Шок Тесты результатТесты прошло

Тест испытательная спецификация, испытание на ударDIN EN 50155 (VDE 0115-200): 2008-03

Шок формаПолусинусоидальном

Ускорение5 г (10-150-10 Гц)

Шок продолжительность30 MS

Число ударов в расчете на направление3

Тесты направленияхX-, Y-и Z-axis (pos. И ОТР.)

Индекс температуры относительного утеплителя (ЭЛЕКТ., UL 746 B)130 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)130 °C

Применение статического изоляционного материала в холодное время-60 °C

Поведение в огне Для железнодорожных транспортных средств (DIN 5510-2)Тесты прошло

Метод испытания на пламя (DIN EN 60695-11-10)V0

Индекс кислорода (DIN EN ISO 4589-2)> 32%

NF F16-101, NF F10-102 класс I2

NF F16-101, NF F10-102 класс F2

Поверхностная огнестойкость NFPA 130 (ASTM E 162)Прошло

Специфическая оптическая плотность дыма NFPA 130 (ASTM E 662)Прошло

Дымовая газовая токсичность NFPA 130 (SMP 800C)Прошло

Калориметрический тепловой выпуск NFPA 130 (ASTM E 1354)27,5 МДж/кг

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R22HL 1-HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R23HL 1-HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R24HL 1-HL 3

Противопожарная защита для железнодорожных транспортных средств (DIN EN 45545-2) R26HL 1-HL 3

Ширина6,2 мм

Конец крышка ширина1,8 мм

Длина42,5 мм

Высота NS 35/7, 547 мм

Высота NS 35/1554,5 мм

Высота NS 3252 мм

Метод подключенияВинтовое соединение

Соединение в соотв. Со стандартнымIEC 60947-7-1

Проводник поперечного сечения массив мин.0,2 мм ⊃ 2;

Проводник сечение твердый Макс.6 мм ⊃ 2;

Проводник сечение AWG мин.24

Проводник сечение AWG max.10

Проводник поперечного сечения гибкий мин.0,2 мм ⊃ 2;

Сечение проводника гибкое Макс.4 мм ⊃ 2;

Min. AWG проводник сечение, гибкий24

Сечение проводника Max. AWG, гибкая12

Проводник кросс-секционный гибкий, с ферритом без пластикового рукава мин.0,25 мм ⊃ 2;

Проводник кросс-секционный гибкий, с ферритом без пластикового рукава Макс.4 мм ⊃ 2;

Проводник кросс-сечения гибкий, с ферритом с пластиковым рукавом мин.0,25 мм ⊃ 2;

Проводник кросс-сечения гибкий, с ферритом с пластиковым рукавом Макс.2,5 мм ⊃ 2;

Поперечная секция со встроенным мостиком, solid max.4 мм ⊃ 2;

Поперечная секция с мостиком вставки, многожильный Макс.4 мм ⊃ 2;

2 Проводника с таким же сечением, твёрдый мин.0,2 мм ⊃ 2;

2 Проводника с таким же сечением, solid max.1,5 мм ⊃ 2;

2 Проводника с таким же сечением, многожильный мин.0,2 мм ⊃ 2;

2 Проводника с таким же сечением, многожильный Макс.1,5 мм ⊃ 2;

2 Проводника с таким же поперечным сечением, многожильный, TWIN ferrules с пластиковым рукавом, мин.0,5 мм ⊃ 2;

2 Проводника с таким же поперечным сечением, многожильный, TWIN ferrules с пластиковым рукавом, Макс.2,5 мм ⊃ 2;

2 Проводника с таким же поперечным сечением, многожильный, ферритовые без пластикового рукава, мин.0,25 мм ⊃ 2;

2 Проводника с таким же поперечным сечением, многожильный, ферритовые без пластикового рукава, Макс.1,5 мм ⊃ 2;

Поперечная секция со встроенным мостиком, solid max.4 мм ⊃ 2;

Поперечная секция с мостиком вставки, многожильный Макс.4 мм ⊃ 2;

Соединение в соотв. Со стандартнымIEC/EN 60079-7

Проводник поперечного сечения массив мин.0,2 мм ⊃ 2;

Проводник сечение твердый Макс.6 мм ⊃ 2;

Проводник сечение AWG мин.24

Проводник сечение AWG max.10

Проводник поперечного сечения гибкий мин.0,2 мм ⊃ 2;

Сечение проводника гибкое Макс.4 мм ⊃ 2;

Длина зачистки8 мм

Внутренние цилиндрические gageA4

РезьбаM3

Момент затяжки, мин0,6 нм

Затяжки max0,8 нм
