Описание
Спасибо за покупку нашей продукции.
В этой инструкции мы раскроем соединение проводов и соединение с ZigBee светом
Ссылка шлюза.
Проводное Соединение:
1. Пожалуйста, подготовьте кабель, например, изображение P1 и разделите изоляцию на 9-10 мм. Кабель
Сечение должно быть от 0,33 до 2, 08мм² (AWG22-14).
2. Теперь нажмите на клемму с помощью отвертки и положите в кабель, см. Изображение P2.
3. Снимите отвертку и кабель подключен к клемме.
На изображении P3-P7 вы можете увидеть примеры подключения различных Контроллер освещения:
-P3 для RGBW/RGBWW продуктов
-P4 для RGB продуктов, используйте RGBW контроллер и не подключайте провод W
-P5 для одноцветной светодиодная продукция, используйте RGBW контроллер и не подключайте провод
R, G, B
-P6 для RGB + CCT (warmwhite + coldwhite) продуктов
-P7 для CCT (warmwhite + coldwhite) продуктов

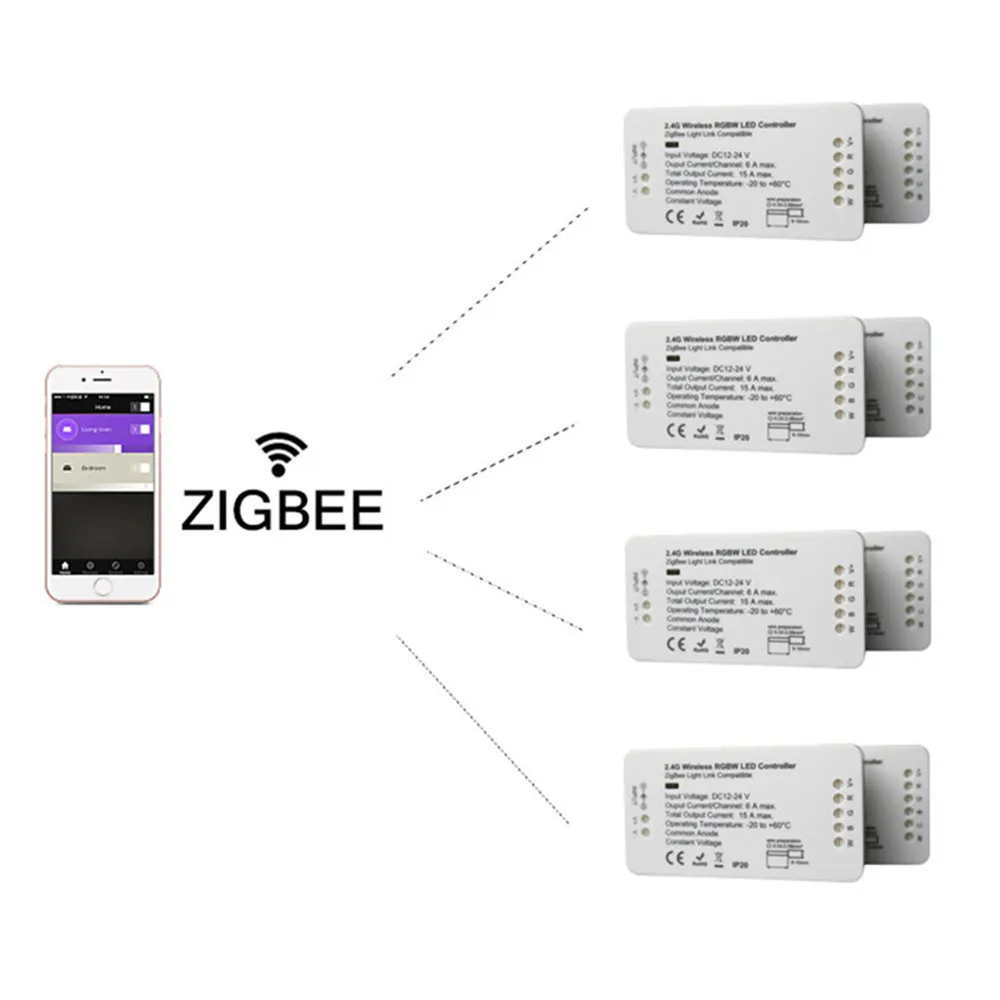

Соединение со шлюзом:
1. Подключите светодиодная продукция к контроллеру см. Раздел "проводное соединение".
2. Начните поиск устройства на шлюзе ZigBee Light Link, это может занять некоторое время.
Если шлюз не обнаруживает устройство, отключите питание/ВКЛ или сделайте сброс.
3. Шлюз обнаружит ваше устройство, и вы можете присваивать его различным комнатам/зонам/групп.
4. Теперь вы можете использовать устройство.
Сброс:
1. Включите устройство.
2. Теперь Выключите и включите в течение 2 секунд.
3. Повторите/вкл четыре раза.
4. Сброс сделан, когда устройство включено в пятое время и свет остается на
После мигания 4 раза.
* Для RGBW/RGBWW устройств вы найдете два SSIDs. Один для белого/теплого белого, другой
Для цветная (RGB).

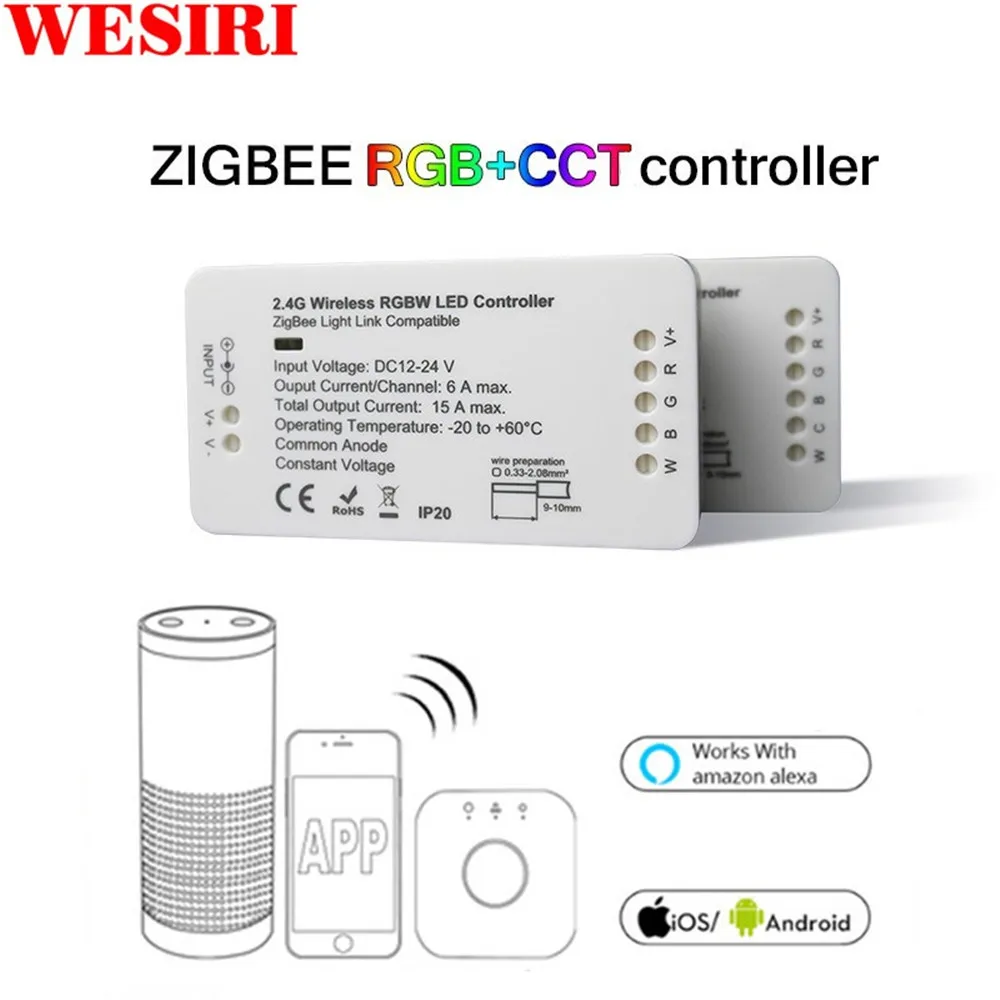

Характеристики
- Бренд
- WESIRI
- Сертификация
- Обязательный сертификат КНР / RoHS / Европейский сертификат соответствия
- Материал
- Plastic
- Источник питания
- DC
- Напряжение
- 12-24 В
- Частота Колебаний
- 1
- Контролируемый метод
- ZIGBEE
- Номер модели
- RGBCCT
- Режим подключения
- Wire
- Гарантия
- 1 year
- Максимальная сила нагрузки
- 1
- Мощность в ваттах
- 1
- Расстояние Дистанционного Управления
- 1
- Применимые света
- RGBCCT
- Тип товара
- RGB Контроллер
- Особенности
- ZIGBEE RGBCCT
