1000 Вт импульсный источник питания регулируемое выходное напряжение и ток постоянного тока 0-12 в 24 в 36 в 48 в 60 в 80 в 120 в 220 в источник питания

Описание

1000 Вт импульсный источник питания регулируемое выходное напряжение и ток постоянного тока 0-12 в 24 в 36 в 48 в 60 в 80 в 120 в 220 в источник питания

Для обеспечения срока службы источника питания, пожалуйста, не используйте полную загрузку при его использовании. Мы рекомендуем использовать мощность должна быть 80% от номинальной мощности. Например: этикетка блока питания составляет 500 Вт, мощность использования должна быть: 500 Вт * 80% = 400 Вт

Для логоса:

Входное напряжение: 110 В/В переменного тока, выбранное переключателем

Выходная мощность ограничение выходного напряжения диапазон ограничения выходного тока диапазон максимальный ток

1000 W 0-12 V 0-70A 70A

1000 W 0-24 V 0-40A 40A

1000 W 0-36 V 0-20A 20A

1000 W 0-48 V 0-28A 28A

1000 W 0-60 V 0-17A 17A

1000 W 0-80 V 0-12.5A 12.5A

1000 W 0-120 V 0-8.5A 8.5A

10000 W 0-220 V 0-5A 5A

Условий эксплуатации

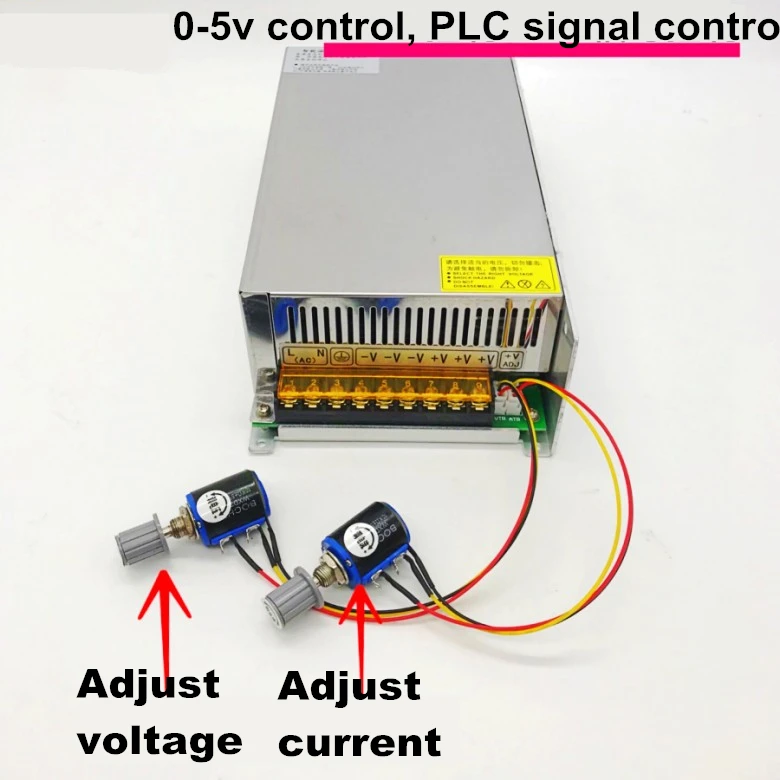

Как(Предельный ток) для регулировки тока? Этот шаг только для регулировки тока, если вам не нужен adjus crell, вы не можете сделать этого.

1. Выключите питание, импульсный источник питания без нагрузки. Вставьте вилку (специально для регулировки тока) Для 6-го и 7-го портов порта проводки Ослабьте винт порта отверткой и затяните отверткой (в это время Подключите к указанной мощности). Как показано выше

Формула мощности) напряжение * ток = мощность

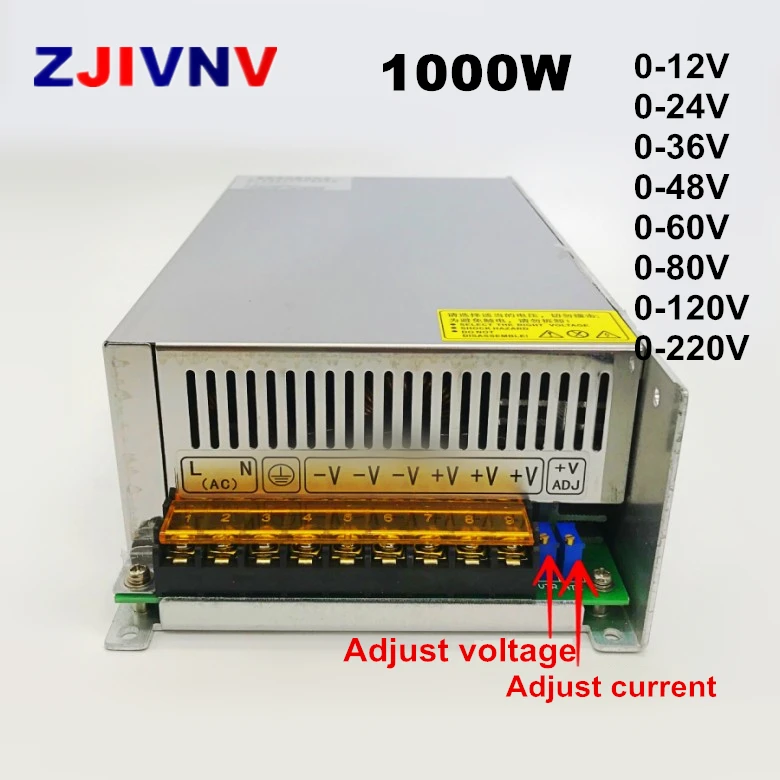

Описание терминала и метод проводки

L, N AC входной терминал FG заземление mark V + DC выходной положительный терминал

V-DC выходной отрицательный терминал ADJ регулируемый потенциометр тонкая настройка выходного напряжения постоянного тока

● Полный входного напряжения

● Миниатюризации

● Функция защиты от короткого замыкания/перегрузки/перенапряжения

● 100% тест на старение при полной нагрузке

Входное напряжение и диапазон частот -------- 220 В переменного тока/47 ~ 63 Гц

Пусковой ток -------------- 20A @ 120VAC (холодный старт)

Диапазон регулировки выходного напряжения -------------- ± 100% (Номинальное выходное напряжение)

Защита от перегрузки ------------------ 105% ~ 200% (номинальная нагрузка), самовосстановление

Защита от перенапряжения ------------------ 115% ~ 135% (Номинальное выходное напряжение)

Защита от короткого замыкания ------------------ самовосстановление

Время запуска вывода ----------- ≤2S @ 120VAC ≤1. 0S @ 230VAC

Время удержания на выходе ------------- ≥10 мс @ 120 В переменного тока, ≥20 мс @ 230 В в AC

Прочность изоляции ------------------- вход-выход: AC1500V, 1 мин

Вход-Корпус: AC1500V, 1 мин

Выход-Чехол: в пост. Тока, 1 мин

Рабочая среда ---------------------10 ° C ~ 50 ° C; 20% ~ 90% RH (без конденсации)
