1016c круговой модуль идентификации отпечатков пальцев с лампой встроенный биологический сенсорный интегрированный полупроводниковый коллектор набор

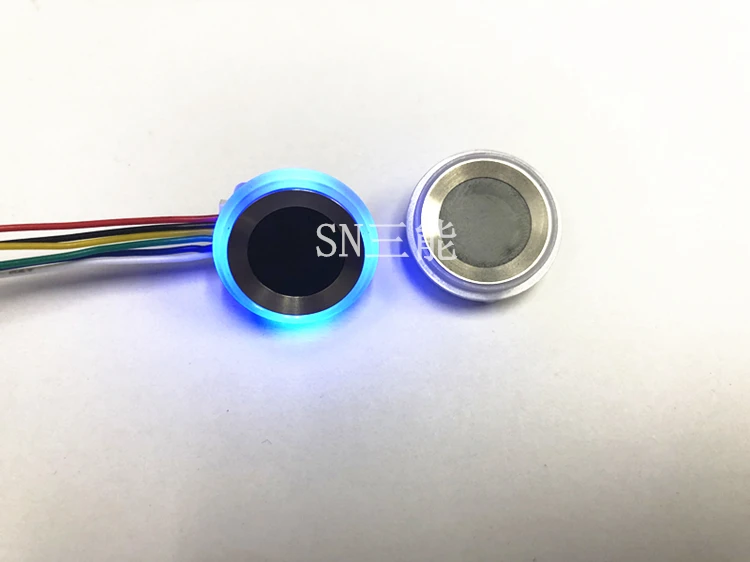

ProvideVCSource код DEMO/руководство пользователя. 3 цвета лампы, красный светильник, синий светильник, зеленый.

\

Основное введение

\

Id1016c коллекция отпечатков пальцев, ручка, хранение и сравнение отпечатков пальцев. withid809 высокопроизводительный процессор и полупроводниковый датчик отпечатков пальцев как ядро, совершенно новая операция, которая хорошо получена в индустрии IDfinger6.0Fingerprint algorithm, глубокая оптимизация, общее увеличение скорости, опыт за пределами воображения, возможность Для завершения всей работы по идентификации отпечатков пальцев. ID1016CAdopt стандарт связи, coordination sdkdevelopment Kit, отвечает требованиям клиента по отпечатку пальца, обработка изображений, поколение шаблонов, соотношение отпечатков пальцев соответствует всем требованиям идентификации отпечатков пальцев. приятным внешним видом, светильник вес и интеграции, выполненное в виде кольца, крутые охлаждающаяся лампа Дизайн 。

\

ТТХ

\

Хороший опыт, высокая безопасность: Этот модуль работает с новым IDfinger6.0Fingerprint algorithm, глубокая оптимизация, общее увеличение скорости, опыт за пределами воображения. быстрое Распознавание отпечатков пальцев, высокая безопасность, поддержка 360 градусов любого угла распознавания, функция глубокого самообучения. высокая производительность, низкое энергопотребление: модулярное производство с помощью продвинутого процесса, ARM® Cortex™-M4kernel, быстрая скорость вычислений, низкое энергопотребление.

\

Функциональное совершенство: коллекция отпечатков пальцев, обработка изображений, извлечение, регистрация отпечатков пальцев, сравнение отпечатков пальцев, удаление отпечатков пальцев и другие функции.

\

Легкая разработка: поддержка, Android, встроенная система, стандартная связь, обеспечивает полный комплект разработки; компактный размер: простая структура, малый объем, он может быть гибко встроен в различные продукты с ограниченным объемом.

\

Прочный: высокое статическое напряжение выдерживает, сильная анти-помехи способность, Сильная форма.

\

Технический параметр

\

1.Максимальное количество отпечатков пальцев 200/500 Mei

\

2.1: время проверки 50 ~ 300 мс

\

3.Режим связи с хостом UART

\

4.Активный емкостный датчик

\

5.Разрешение пикселя сенсора 508 dpi

\

6.Количество пикселей сенсора-160x160

\

7.Область обнаружения отпечатков пальцев 8,0 мм x 8,0 мм

\

8.360°Fingerprint входа и подходящая к ней

\

9.Размер внешней рамки датчика-диаметр 12,8 м

\

10. Антистатический класс продукта-воздух +/−15 кВ, контакт +/−8 кв

\

11. Рабочая среда продукта-40-60 ℃/

\

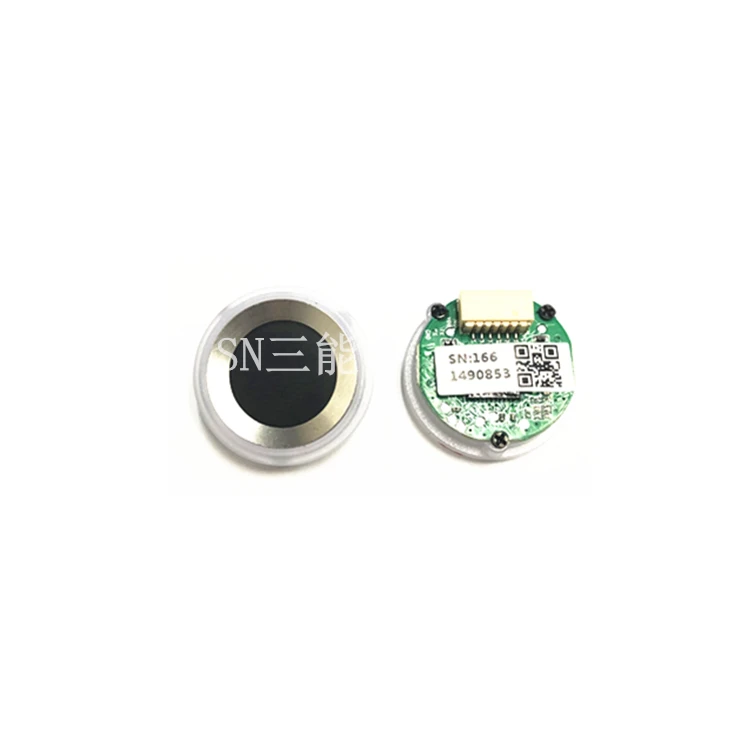

12. Продукт PCB диаметр 21 мм, Монтажный диаметр 19 мм, высокая 7,10 мм

\

13. CNCLaunch металлическое кольцо, плюс диафрагма

\

\

Четыре. Связь режим

\

Поддержка продукта коммуникационная плата интерфейса uart режим Introduction введение в режим связи, пожалуйста, обратитесь к "протокол связи модуля отпечатков пальцев"

\

Коммуникационная плата интерфейса UART:

\

Формат данных 8 разрядный бит, 1 бит стоп-бит, нет проверки, нет контроля потока, скорость передачи данных по умолчанию 115200, скорость передачи данных может быть изменена динамически во время связи, скорость передачи данных, которая может быть выбрана при смене, составляет 9600, 19200, 38400, 57600, 115200.

\

Модуль отпечатков пальцев и система MCU время связи, цепи подключения следующие, когда палец нажимает модуль отпечатков пальцев, WAKEUP Выход высокого уровня, WAKEUP сигнал-это Сигнал уведомления, система

\

MCU получает систему запуска WAKEUP после сигнала, выходной модуль отпечатка пальца питания на сигнал, чтобы vin-обеспечить питание 3,3 В, а затем сделать это UART сигнал связи, таким образом, спящий ток Модуль отпечатков пальцев может управляться на 10uA следуя. Может также быть VCC постоянного источника питания andVIN, таким образом, ток спящего отпечатка пальца может управляться на 15uA следующим образом.

\

'
