Описание
Код provideVCSource DEMO/руководство по эксплуатации. 3 цвета лампы, красный свет, синий свет, зеленый.
Основное введение
ID1016CSet накопление отпечатков пальцев, ручка, хранение и сравнение отпечатков пальцев в целом. с процессором высокой производительности и полупроводниковым датчиком отпечатков пальцев в качестве ядра, работающим в совершенно новом способе, который широко оценен в отрасли IDfinger6.0Fingerprint, глубокая оптимизация, полная скорость, опыт работы Вне воображения, может самостоятельно завершить все Распознавание отпечатков пальцев. id1016ception стандартизированной связи, комплект для разработки, удовлетворяет требованиям клиента по отпечатку пальца, обработка изображений, шаблон поколения, идентификация отпечатков пальцев выравнивает все требования к идентификации отпечатков пальцев. сочетание тонкого внешнего вида и тонкого внешнего вида, кольцевая конструкция прохладной мигающая лампа.
ТТХ
Хороший опыт, высокая безопасность: Этот модуль работает совершенно новый IDfinger6.0Fingerprint алгоритм, глубокая оптимизация, полная скорость, опыт вне воображения. быстрое Распознавание отпечатков пальцев, высокая безопасность, Support360Degree Произвольный Угол распознавания, функция глубокого самообучения. высокая производительность, низкое энергопотребление: модуларкпупроизводство по передовым технологиям, ARM® Cortex™-M4kernel, быстрая скорость работы, низкое энергопотребление.
Идеальная функция: набор сбора отпечатков пальцев, обработка изображений, извлечение функций, регистрация отпечатков пальцев, сравнение отпечатков пальцев, удаление отпечатков пальцев и другие функции в одном.
Простота в разработке: поддержка, Android, встроенная система, стандартизация, обеспечение интеграционного набора; Малый размер: простая структура, малый размер, гибкая встраивание в различные объем-ограниченная продукция.
Прочный: высокая статическая стойкость к напряжению, сильная антипомех, сильный внешний вид.
Технический параметр
1.Самое большое количество отпечатков пальцев, хранящихся в 200/500 Мэй
2.1: время проверки приближено к 50 ~ 300 мс
3.Режим связи с хостом UART
4.Активный емкостный Сенсор
5.Разрешение пикселя датчика составляет 508 точек/дюйм
6.Количество пикселей в сенсоре 160x160
7.Область обнаружения отпечатков пальцев 8,0 мм x 8,0 мм
8.360°Fingerprint вход и подходящая к ней
9.Внешний размер рамы датчика-диаметр. 12,8 м
10. Антистатический класс продукта-воздух. +/-15 кв. Контакт +/-8 кв.
11. Рабочая среда производства-40-60 ℃/

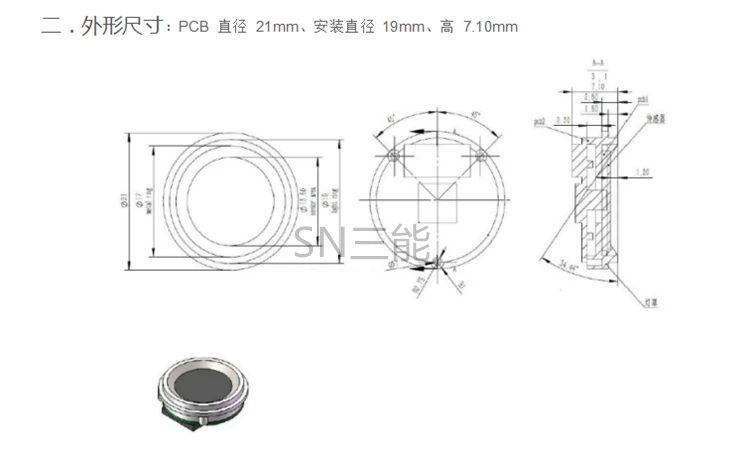

12. Диаметр печатной платы 21 мм, диаметр установки 19 мм, высокий 7,10 мм
13. CNCEmission металлическое кольцо, добавить диафрагму
Четыре. Связь режим
Поддержка продукта коммуникационная плата интерфейса UART mode. Введение в режимы связи, пожалуйста, обратитесь к “модуль распознавания отпечатков пальцев протокол связи”
Коммуникационная плата интерфейса UART:
Формат данных 8 бит данных, 1 бит стоп-бит, нет проверки, нет контроля потока, связь по умолчанию скорость передачи данных 115200, скорость передачи данных может быть динамически изменена во время связи, скорость baud, которую можно выбрать при смене 9600, 19200, 38400, 57600, 115200,
Модуль распознавания отпечатков пальцев и система MCU время связи, цепь соединяется следующим образом, когда палец нажмите модуль распознавания отпечатков пальцев, WAKEUP выход высокий уровень, WAKEUP сигнал является сигналом уведомления., система
MCU получил сигнал WAKEUP post-startup системы, выходной модуль распознавания отпечатков пальцев питания на сигнале, чтобы вин обеспечить 3,3 В питания, затем продолжить связь UART сигнала, таким образом, dormancy ток модуль распознавания отпечатков пальцев Можно управлять на 10uA ниже. Вы также можете добавить VCC andvinin все источники питания, таким образом, dormancy ток модуль распознавания отпечатков пальцев можно контролировать на 15uA ниже.
