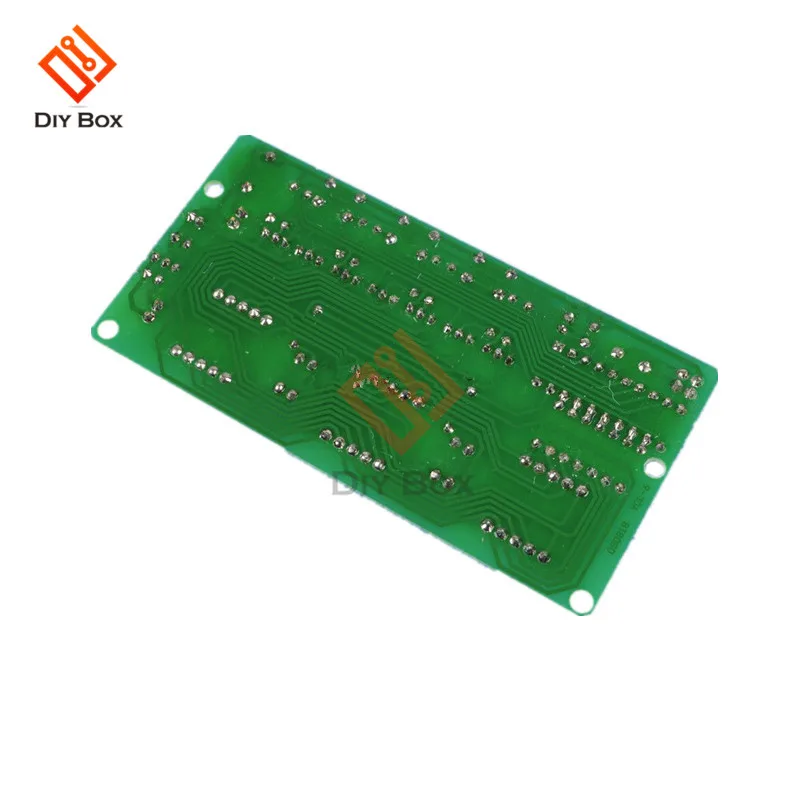

12 В C51 электронные часы DIY Kit светодиодный модуль с таймером и переключателем для будильника Обратного Отсчета Секундомер

12 В C51 электронные часы DIY Kit светодиодный модуль с таймером и переключателем для будильника Обратного Отсчета Секундомер

Посылка включает в себя:1 x набор цифровых электронных часов C51

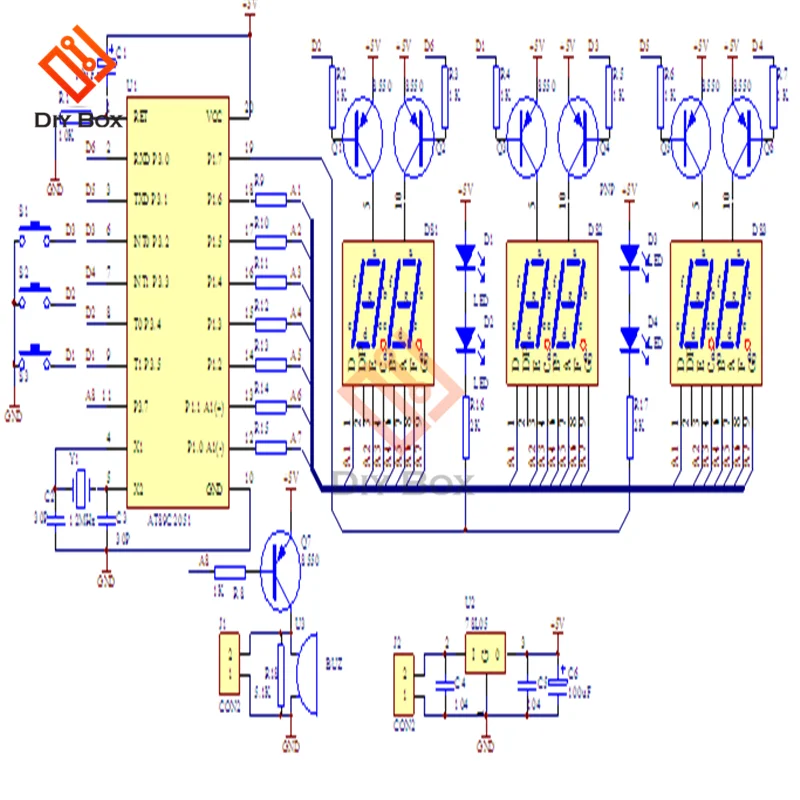

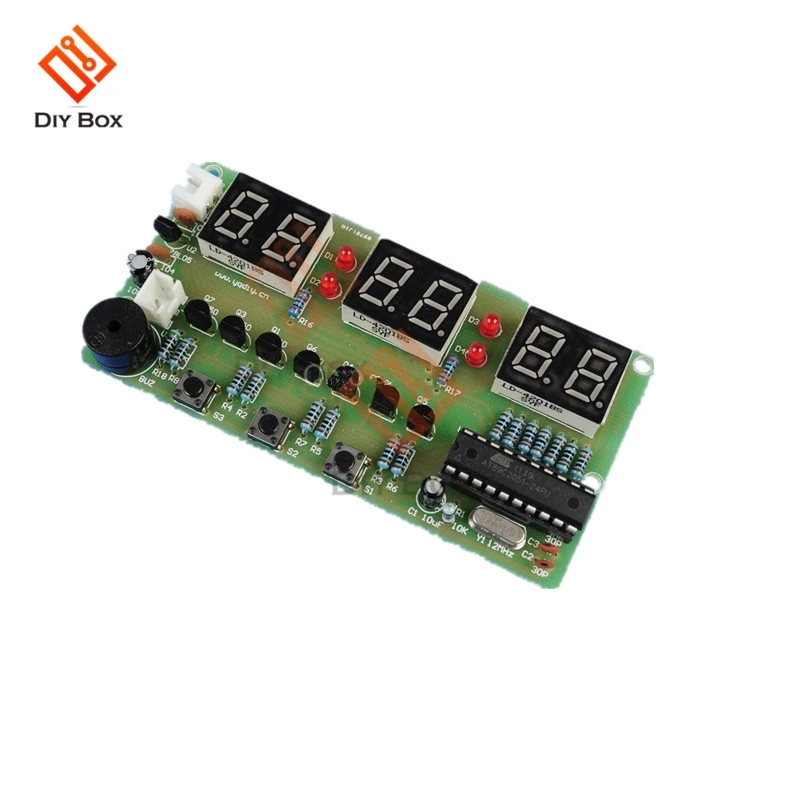

YCL-6 полностью использует возможности микроконтроллера с функцией будильника, таймера обратного отсчета, секундомера и счетчика.1. Принцип работыЦепь в основном состоит из монолитной цепи, цепи дисплея, ввода клавиатуры, сигнальной цепи и цепи питания.1) монолитная схема: на базе AT89C2051, включая сброс питания и тактовую цепь.2) схема отображения: основной компонент-2-значная трубка красного цвета. Драйвер использует транзисторы PNP и оснащен ограничительным резистором тока на каждом порту. Он использует метод сканирования, используя P1.0 ~ P1.6. В разделе двоеточия используются четыре диода Φ3 Красного сканирования. Он использует P1.7.3) вход клавиатуры: клавиши S1-S3 имеют функцию повторного использования и могут быть повторно использованы с дисплеями частей P3.5, P3.4 и P3.2. Вот принцип работы.Высокий уровень выводится на связанном штифте, а состояние ключа и дебата считывается монолитной системой, чтобы дать ключ, имеющий соответствующее значение.4) Сигнальная цепь: состоит из зуммера и PNP транзистора. Принцип работы заключается в том, что зуммер издает звук фиксированной частоты после включения транзистора PNP. Он использует отдельный драйвер порта и использует P3.7. J1 используется для подключения внешнего устройства управления, вывода низкого уровня, когда нет звонкого сигнала, или вывода высокого уровня, когда есть звонкий сигнал.5) схема питания: состоит из трехконтактной интегральной схемы для обеспечения стабильного напряжения для всей системы.2. Эксплуатационные характеристики1) Характеристики функциональных клавишS3 используется для клавиш выбора функций, S2 используется для расширения функций, а S1 используется для добавления значений к 1.2) УправлениеРаботает нормально, если все компоненты припаяны правильным образом. Рабочее напряжение постоянного тока 7-12 В. Пожалуйста, обратите внимание на полярность при подключении блока питания. Во время работы, если вы нажимаете S3 непрерывно в течение короткого времени, вы можете выбрать следующие шесть функций для работы. Интервал составляет менее 1 секунды. Или если вы нажимаете S3 более 2 секунд, будет введена функция часов.3. Шесть основных функций:Функция часов:Он отображает 10:10:00 при включении.Время Функция проверки:Время и двоеточие начнут мигать вскоре после нажатия S3 в течение короткого времени. Добавьте один час в S2 и 1 минуту в Pree S1. Но второй раз не регулируется.Функция сигнала тревоги:Он показывает 22:10:00, и двоеточие загорается после нажатия S3 дважды за короткое время. Добавьте один час в S2 и 1 минуту в Pree S1. Но второй раз не регулируется. Когда значение часа превышает 23:00 pm,---:-это функция отключения функции будильника.Функция обратного отсчета:После нажатия S3 три раза за короткое время, это показывает, что O и двоеточие находятся в темноте. Добавьте часовое время после нажатия S2 и добавьте 1 минуту после нажатия S1. Когда S2 нажимается в шестом раз, он начнет отсчет. После повторного нажатия S2 вы можете настроить время снова. И функция обратного отсчета отключается.Функция секундомера:Он отображает 00:00:00 за короткое время, и четыре раза нажимает S3, а затем светильник Двоеточия. После нажатия S2 Начните синхронизацию с секундомером. Если снова нажать S2, часы завершатся. В это время, после нажатия S1, секундомер переходит в состояние сброса.Функции счетчика:Это показывает 00:00:00, Двоеточие находится в темноте, и нажмите S3 Пять раз за короткое время. Нажмите S2, чтобы добавить счетчик и значение Pree S1, чтобы поместить счетчик в состояние сброса.
