128x128, 1,5 дюймов дисплейный модуль OLED RGB Дисплей модуль, 16-разрядные высокого цвета, Дисплей Цвет: разноцветный "Красный-зелёный-желтый, 65 тыс. цветов (от 1096 руб.)

Описание

1,5 дюймов дисплейный модуль OLED rgb дисплей модуль, 128x128 пикселей, 16-разрядные высокого цвета, SPI интерфейс

Обзор

Это общее дисплейный модуль OLED rgb дисплей модуль, 1,5 дюйма по диагонали, 128x128 пикселей, 16-разрядные высокого цвет (65 тыс. цветов), со встроенным контроллером, через интерфейс SPI.

Особенности

128x128 высокое разрешение, 65 K цвета, четко отображает красочные изображения Поддержка 4-проводных SPI или 3-провод SPI интерфейс, настраивается через встроенный резистор Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

Технические характеристики

Драйвер: SSD1351 Интерфейс: 4-провод SPI, 3-провод SPI Цвет дисплея: RGB, 65 K цвета Разрешение 128x128 Угол обзора:> 160 ° Рабочее напряжение: 3,3 В/5 В Размер: 44,5x37 (мм)

Интерфейс

Символ	Описание продукта:
VCC	Мощность (3,3 ~ 5 В вход)
GND	Заземления
DIN	Ввод данных
CLK	Часы ввода данных
CS	Выбор чипа, низкая активность
Постоянного тока	4-провод SPI: выбор данных/команда (высокая для передачи данных, низкая для команды) 3-провод SPI: подключается к GND, сохраняет низкий
RST	Сброс, низкая active

Есть два доступных диск интерфейсов для этого дисплейный модуль OLED rgb модуль: 4-провод SPI (по умолчанию) и 3-провод SPI:

BS	Постоянного тока
4-провод SPI	Постоянного тока
3-провод SPI	1	Подключается к заземлению

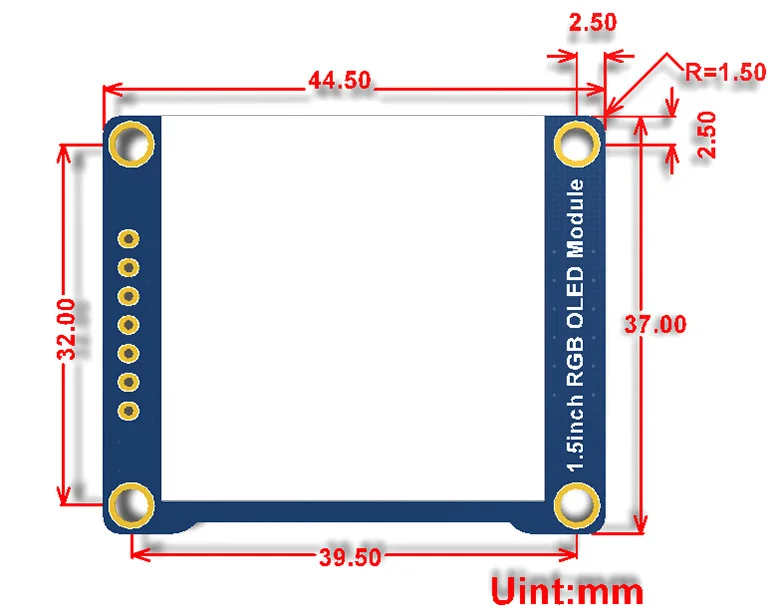

Размеры
