Описание

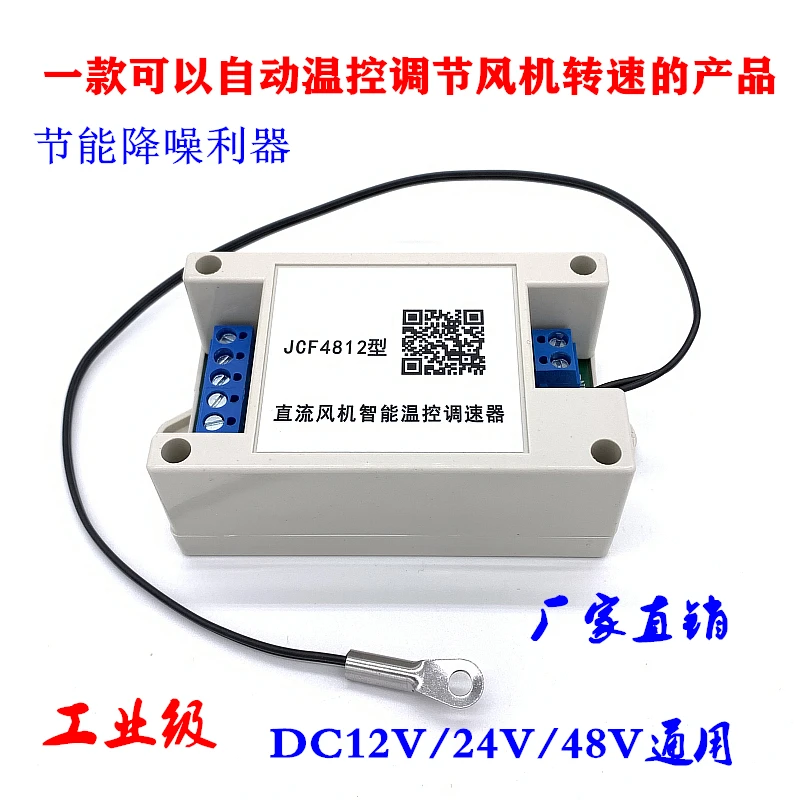

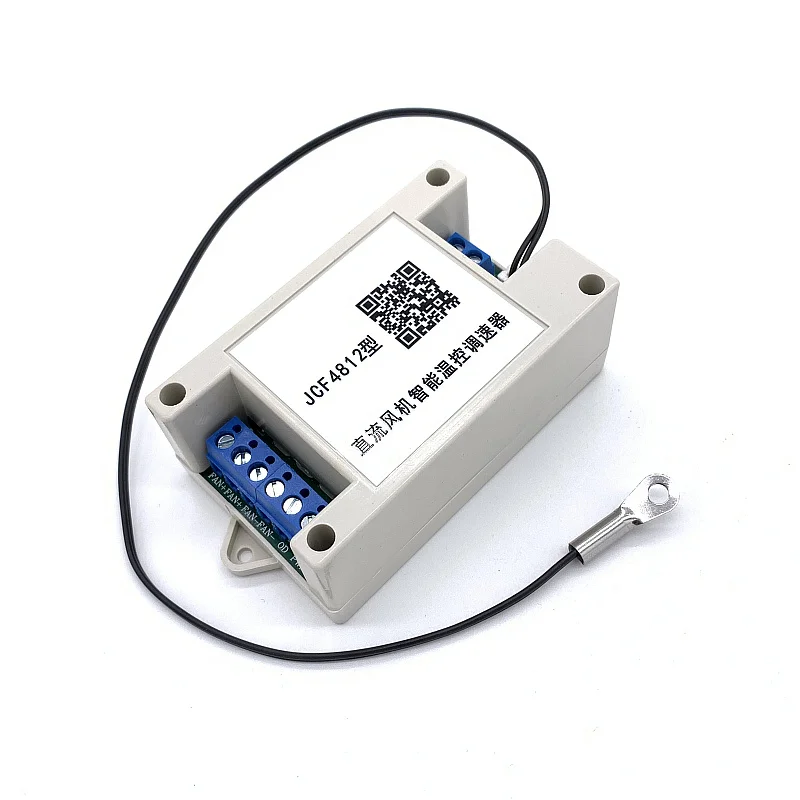

DC 12 V/24 V/48 V вентилятор интеллектуальный регулятор температуры
Модель продукта: JCF4812 V1.04 (новая версия 20191023)
Регулятор cixin использует промышленный чип управления ШИМ, через обнаружение температуры для контроля скорости вентилятора, когда температура ниже выбранной температуры запуска, регулятор скорости вентилятора тянет, когда температура выше температуры на полной скорости, вентилятор работает на полной скорости, Температура между температурой начала и температурой на полной скорости, скорость вентилятора вместе с повышением температуры ускорена, с уменьшением температуры и замедлением, для достижения цели интеллектуального контроля температуры, энергосберегающего шумоподавления.
Этот продукт подходит для всех видов 2,3 и 4 вентиляторов постоянного тока с высокой мощностью и хорошим эффектом
Функция продукта и технические параметры
1. Схема промышленного класса, стабильная производительность, безопасна для использования с наружными \ промышленными сценами
2. Широкий дизайн напряжения, поддержка 12 В/24 В/48 в вентилятор/двигатель прямого доступа, привод тока 12А
3. Светодиодный индикатор, визуально указывающий рабочее состояние регулятора
4. Защита от обратного подключения питания, анти-обратное подключение питания не выгорит плату
5. Поддержка двух рабочих режимов температуры-Регулируемая и температура-фиксированная (новая функция в v1.04)
6. Выход ШИМ, частота 30 Гц, амплитуда 5 В
7. OD выход с OD утечки, когда температура превышает полную скорость температуры + 2℃, OD выход Низкий сигнал
Проводка порт Описание:
№ 1, № 2: входной порт питания плата регулятора оборотов, обратите внимание, что положительные и отрицательные не подключены в обратном направлении, и напряжение питания должно соответствовать напряжению вентилятора
№ 3 и № 4: блок питания + интерфейс вентилятора
№ 5,6: питание вентилятора-интерфейс
№ 7: выходной порт сигнала OD
№ 8: Выход PWM сигнала (PWM линия, соединенная с вентилятором)
№ 9: датчик контроля температуры, используемый для измерения температуры, диапазон температур-30℃ ~ 110℃, промышленный материал, водонепроницаемый и влагостойкий
№ 10: потенциометр термостата
№11: два светодиодный индикаторы, POW для индикация электропитания и вентилятор для вентилятора индикация работы
№ 12: переключатель режимов, сзади потенциометра № 10,
Поверните переключатель вправо, и регулятор работает в режиме регулировки температуры. В этом режиме, начальная температура управляющего можно регулировать с помощью регулировки номер 10 потенциометр.
Поверните переключатель влево, и регулятор работает в режиме, где температура не регулируется. В этом режиме пусковая температура фиксируется при 30 °C, а полная температура скорости-45 °C. Регулировать потенциометр № 10 бесполезно
Размер
Способ установки: левый и правый M3 сквозное отверстие, расстояние между отверстиями 88 мм
Технологии печатной платы
Печатная плата этого регулятора использует технологию двойной панели, FR-4 материал и 1,6 мм стандартная толщина платы
О вентиляторе постоянного тока, применимом к этому регулятору (Руководство по выбору)
Этот регулятор принимает дизайн наивысшей мощности и широкий диапазон напряжения для поддержки доступа различных 2,3 и 4-Линия штранг-прессования
* О том, сколько вентиляторов может подключиться регулятор,
Количество подключенных вентиляторов = 12 а current ток одного вентилятора (а)
Если сила тока подключенного вентилятора составляет 1А; Количество вентиляторов доступа = 12A÷1A = 12 и так далее
Способ применения
1. Подключите блок питания регулятора и проводку вентилятора в соответствии с инструкциями по интерфейсу
2. Подключите температурный зонд к регулятору и зафиксируйте металлическую часть зонда на нагревательной части
3. Включите питание, и регулятор будет регулировать скорость вентилятора в соответствии с температурой, обнаруженной температурным зондом
4. Обратите внимание на защиту изоляции во время установки. Напряжение губернатора блок питания должен быть в соответствии с номинальным напряжением вентилятора
5. Использование режима фиксированной температуры и температуры
5,1 поверните переключатель режимов влево. Начальная температура регулятора фиксируется при 30 ° c, а полная температура скорости-45 ° c, что нельзя регулировать
5,2 поверните переключатель режимов вправо. Начальная температура регулятора определяется потенциометром № 10. Пусковая температура может регулироваться до 10-15
Шкала сопротивления потенциометра фабрики, 10 расположен прямо в середине диапазона может быть скручена (соответствующая температуре начала 20 градусов, температура 35 градусов) на полной скорости, потенциометр поворота против блокировки, поворачивая влево, соответствующая температура начала 10 градусов температура 25 градусов (Полная скорость), поворотный потенциометр по часовой стрелке слева, Температура начала 10 ℃ увеличивается постепенно, поверните, чтобы повернуть в середине диапазона положения, соответствующая начальная температура составляет 20 градусов, продолжать кружиться, Отжим вправо-это соответствующая начальная температура 50 градусов, температура 65 градусов (полная скорость).
\
