12V24V48V вентилятор контроль температуры Регулировка скорости открытый шкаф вентилятор контроль температуры доска ШИМ контроль скорости вентилятора

DC 12 V ~ 48 V, 4-провод PWM fan контроль температуры, интеллигентая (ый) Регулятор

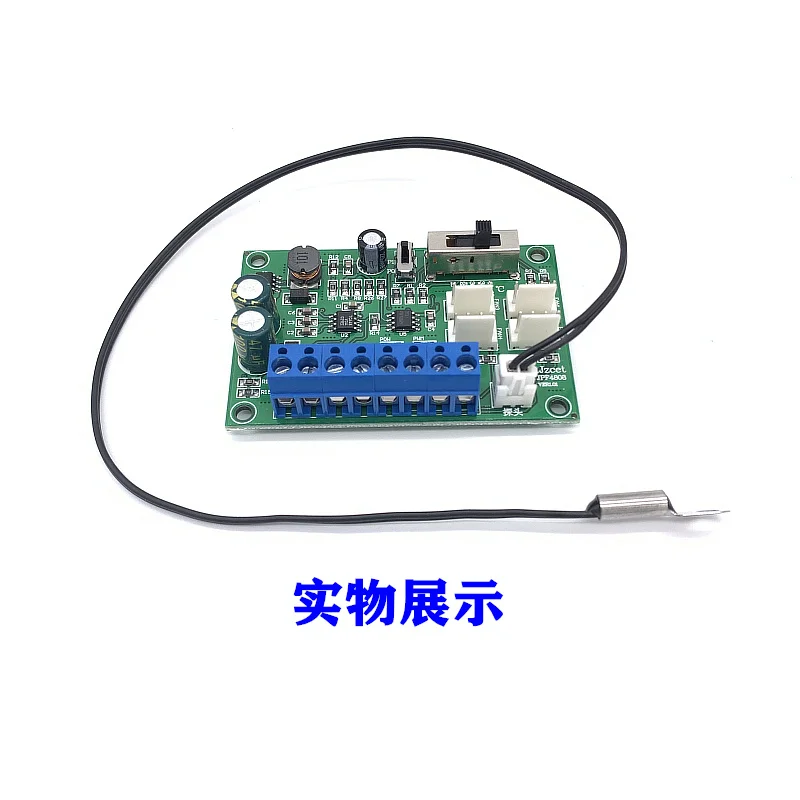

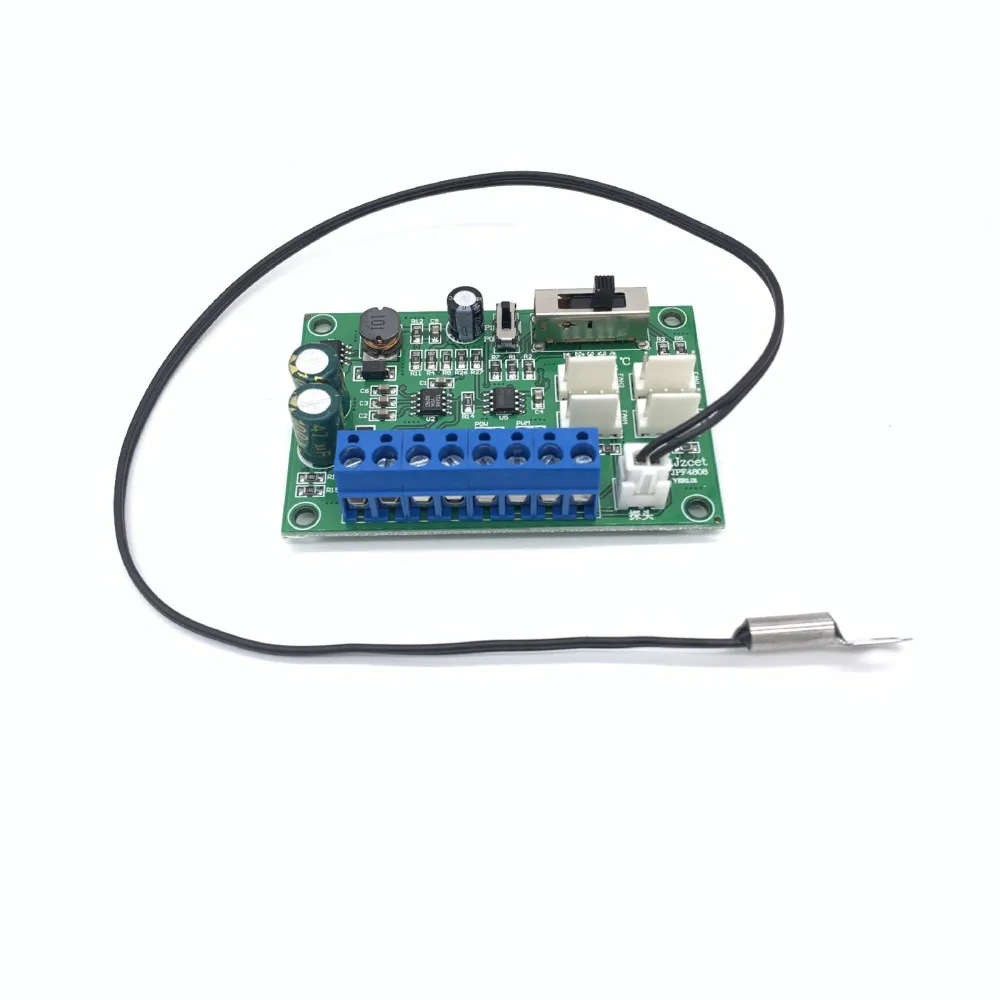

Модель продукта: JPF4808

Регулятор cixin с использованием промышленного класса ШИМ-чип управления, через обнаружение температуры для контроля коэффициента службы PWM выхода, чтобы осуществить PWM dc контроль скорости вентилятора для 4 линии, когда температура ниже выбранной температуры начала, вентилятор управления скоростью тянет или поддерживает низкую скорость вращения, температуру, Температура выше, чем выбранный вентилятор полной скорости работает на полной скорости, температура между температурой запуска и температурой на полной скорости, скорость вентилятора вместе с повышением температуры ускорена, с уменьшением температуры и замедлением, для достижения цели интеллектуального контроля температуры, Энергосберегающий подавление шума.

Этот продукт не только используется для регулирования скорости вентилятора, но также может осуществлять другие приложения расширения на основе регулировки PWM рабочий цикл выход.

Основные функции и технические параметры

1. Схема промышленного класса, интегрированный чип регулирования скорости ШИМ, стабильная производительность, безопасное использование с наружными \ промышленными сценами

2. Широкий дизайн напряжения, поддержка 12 В/24 В/48 в PWM вентилятор/двигатель прямой доступ, привод тока 8А

3. Светодиодный индикатор, визуально указывающий рабочее состояние регулятора

4. Защита от обратного подключения питания, анти-обратное подключение питания не выгорит плату

5. Поддержка режима безостановочного вентилятора и режима безостановочного режима

6. Выходная частота ШИМ: 510 Гц, амплитуда: 5 В

7,5 температурный кран дизайн, можно выбрать различный температурный кран в соответствии с фактическим спросом

8. Пользовательский порт подключения принимает дизайн терминала + подключаемый интерфейс (2510-4 p) для облегчения подключения пользователя

Проводка порт Описание:

№ 1, № 2: вход питания плата регулятора оборотов

№ 3 и № 5: блок питания + интерфейс вентилятора

№ 4, № 6: питание вентилятора-интерфейс

№ 7 и № 8: PWM выходной сигнал на выходе (PWM линия подключается с вентилятором)

№ 9: датчик контроля температуры, используемый для измерения температуры, диапазон температур-30℃ ~ 110℃, промышленный материал, водонепроницаемый и влагостойкий

№ 10:4 стандартные интерфейсы вентилятора 2510-4 p. Эта линейная серия соответствует интерфейсу вентилятора 2510-4 p на материнской плате компьютера

№ 11: переключатель режимов. Наберите положение P1, чтобы выключить вентилятор.

Позиция P0-это режим выключения. Когда температура ниже заданной температуры запуска, ШИМ-сигнал скорости, регулирующая плата выдает 0 В, чтобы остановить вентилятор

(Выключить ли вентилятор, зависит от того, поддерживает ли линия доступа 4 вентилятора PWM медиацию, стандартный 4 линейный вентилятор поддерживает PWM медиацию, но есть также некоторые вентиляторы не поддерживают PWM медиацию, может через вентилятор PWM линии приема анода, мощность вентилятора питания вентилятора, И затем непосредственно, чтобы увидеть, может ли вентилятор повернуть, если не может повернуть, сказали, что этот вентилятор поддерживает PWM медиацию, если мы можем начать, не поддерживает)

№ 12: переключатель температуры, есть 5 наборов температурного крана на выбор (15℃-35℃, 25℃-45℃, 30℃-50℃, 35℃-55℃, 45℃-65℃)

Например, если вы выбираете 15-35, вы устанавливаете пусковую температуру до 15 градусов, а полную температуру до 35 градусов.

POW светодиодный: индикатор питания для регулятора

PWM светодиодный: PWM индикация выходного сигнала, выключено означает PWM выход 0 В

Размер установки

Технологии печатной платы

Печатная плата этого регулятора использует технологию двойной панели, FR-4 материал и 1,6 мм стандартная толщина платы

О вентиляторе постоянного тока, применимом к этому регулятору (Руководство по выбору)

Этот регулятор принимает дизайн наивысшей мощности и широкий диапазон напряжения, который поддерживает только доступ 4-строчный PWM fan, И не поддерживает доступ 2 и интерферентный помехоподавляющий 3 он-лайн обычного вентилятора

* О том, сколько вентиляторов может подключиться регулятор,

Количество подключенных вентиляторов = 8A÷ ток одного вентилятора (A)

Если сила тока подключенного вентилятора составляет 1А; Количество вентиляторов доступа = 8A÷1A = 8 и так далее

Способ применения

1. Подключите блок питания регулятора и проводку вентилятора в соответствии с инструкциями по интерфейсу

2. Подключите температурный зонд к регулятору и зафиксируйте металлическую часть зонда на нагревательной части

3. Включите питание, и регулятор будет регулировать скорость вентилятора в соответствии с температурой, обнаруженной температурным зондом

4. Обратите внимание на защиту изоляции во время установки. Напряжение источника питания регулятора должно соответствовать номинальному напряжению вентилятора

Сколько вольт, Множественный доступ вентилятора, доступ к регулятору напряжения вентилятора должен быть одинаковым, не подключен к 48 В, 12 В
