Описание

130 мм Сервопривод переменного тока и двигатель 1 кВт 10 нм 220 В об/мин NEMA52 130ST-M10010 для конвейерной машины с 2 летней гарантией

Отгрузочная ведомость:

1 комплект * мотор + привод

1*3 мКодирующего устройства

1*3 м кабель питания

1. Применение поля

Обрабатывающее оборудование с ЧПУ, пищевая машина, транспортировка материалов

Оборудование, медицинское оборудование Аппарат И Инструменты, текстильные машины и так далее.

2. Функция серводвигателя переменного тока

Входная мощность		Однофазный или трехфазный AC220V-15 ~ + 10% 50/60 Гц
Управление режим		IGBT PWM синусоидальное управление
Управление режим		Режим крутящего момента (внутренний или внешний) Скоростной режим (внутренний или внешний) Режим положения (внутренний или внешний) Позиция/скоростной модели Модель положения/крутящего момента, модель скорости/крутящего момента
Управление характеристика	Скорость амплитудно-частотная характеристика	<400 Гц
	Скорость колебания соотношение	<Plusminus0.3 (load0 ~ 100%); <plusminus0.2 (блок питания-15 + 10%) (соотношение цена/качество соответствует Номинальная частота вращения)
	Скорость соотношение	1:5000
	Импульса частоты	≤ 500 кГц
Кодировщик отзывы		2500 линейный Инкрементальный энкодер, 10000ppr, дифференциальный выход
Связь режим		RS-485(Бесплатная автомобиля)
Дисплей и эксплуатации		Светодиодный дисплей с пятью кнопками
Тормозной путь		Через внутреннее, Внешнее сопротивление торможения Тормозная энергия
Начин охлаждения		С воздушным охлаждением (теплопередающая пленка, сильный холодный ветер вентилятор)
Мощность диапазон		≤7. 5KW

3. Технические характеристики

Модель двигателя	130ST-M10010	130ST-M10015	130ST-M10025	130ST-M15015	110ST-M15025
Номинальная мощность (кВт)	1,0	1,5	2,6	2,3	3,8
Номинальное напряжение (В)	220	220	220	220	220
Номинальный ток (А)	4,5	6,0	10	9,5	13,5
Номинальная скорость (об/мин)	1000	1500	2500	1500	2500
Номинальный крутящий момент (Н. М)	10	10	10	15	15
Пиковый крутящий момент (Н. М)	20	25	25	30	30
Постоянное напряжение (В/1000 об/мин)	140	103	70	114	67
Коэффициент крутящего момента (Н. М/А)	2,2	1,67	1,0	1,58	1,11
Инерция ротора (кг. м2)	1,94*10-3	1,94*10-3	1,94*10-3	1,94*10-3	1,94*10-3
Сопротивление линии (Ω)	2,7	1,29	0,73	1,1	1,45
Линейная-линейная индуктивность (m H)	8,8	5,07	2,45	4,05	3,43
Постоянное электрическое время (MS)	3,26	3,93	3,36	4,05	3,43
Вес (кг)	11,5	11,5	11,5	14,4	14,4
Номер линии кодировщика (PPR)	2500 (кодировщик Инкрементного Типа TAMAGAWA)
Класс изоляции	Класс в (130 градусов по Цельсию)
Клаcс безопасности	IP65

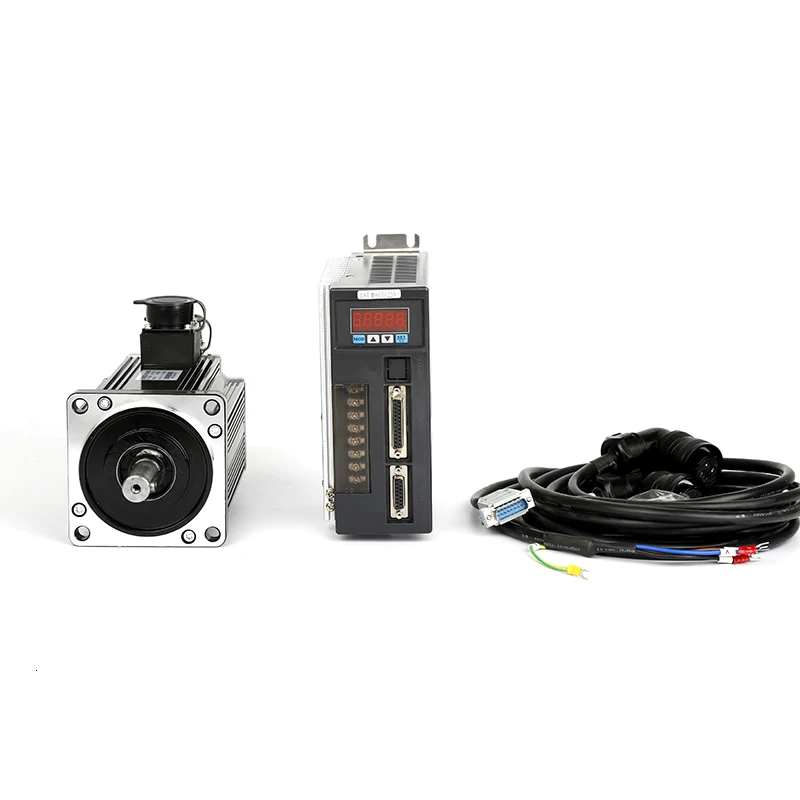

130ST-M10010 220V 1KW серводвигатель переменного тока 1000W 1000 об/мин 10N. M. Однофазный привод переменного тока, постоянный магнит, совпадающий драйвер AASD-15A
