Описание

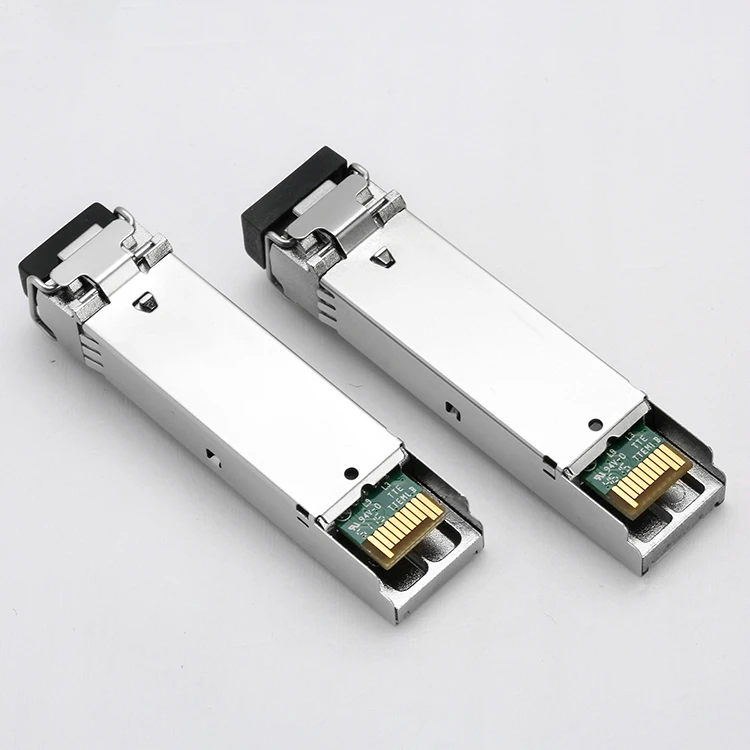

DFP2-3124-2IY11 производитель мембранного указателся 40 км SFP двунаправленный оптический трансивер 1310/1490 1,25 ГБ
Продукт Особенности
Неохлаждаемый лазерный диод с MQW структурой
InGaAs PIN-TIA фотодиод приемника
Достигать 40 км Расстояние передачи на 9/125 μm SMF BIDI одномодовый приемопередатчик SFP следа
LC или SC оптический интерфейс опционально
Совместим с SFP MSA и SFF-8472
Цифровой диагностический мониторинг Интерфейс
Одиночный источник питания + 3,3 В
Дифференциальные входы и выходы CML
LVTTL обнаружения сигнала Выход
Совместимый с ITU-T G.957
Совместимость с RoHS и без свинца
Металлический корпус для тренировки нижней части EMI операционной чехол Температура:
Стандарт: от 0 до + 70 °C расширение: от-20 до + 85 °C промышленные: от-40 до + 85 °C
Абсолютное максимальное рейтинги
| Параметр | Символ | Мин | Макс | Блок | |
| Для хранения Температура | Tst | -40 | + 85 | °C | |
| Операционной Температура | Для того, чтобы | -20 | + 75 | °C | |
| Вход Напряжение | - | GND | VCC | V | |
| Питание Напряжение | VCC-VEE | + 3,6 | V | ||
Примечание: напряжение сверх максимальной абсолютной оценки может привести к постоянному повреждению модуля
Рекомендуемые условия эксплуатации
| Параметр | Символ | Мин | Тип | Макс | Блок | |
| Для хранения Температура | Tst | -40 | - | + 85 | °C | |
| Операционной чехол Температура | TC | OFP2 | - | + 70 | °C | |
| - | °C | |||||
| - | °C | |||||
| Питание Напряжение | VCC | 3,1 | 3,3 | 3,5 | V | |
| Питание ток | ICC | - | - | 300 | MA | |
| Скорость передачи данных | Д-р | 0,05 | 1,25 | 1,3 | Гбит/с | |
Оптический Параметры
| Передатчик | |||||||||
| Параметр | Символ | Мин | Тип | Макс | Блок | Обратите внимание | |||
| Центр волны | 1370 DFB | LC | 1362,5 | 1370 | 1377,5 | Метрический номер Метрический номер | Уплотнителя канала связи с грубым спектральным уплотнением, многоканальной связью Уплотнителя канала связи с грубым спектральным уплотнением, многоканальной связью | ||
| 1510 DFB | 1502,5 | 1510 | 1517,5 | Метрический номер | |||||
| Спектральная Ширина | DFB | Dl | - | - | 1 | Метрический номер | - | ||
| Боковой режим подавления соотношение | SMSR | 30 | - | - | ДБ | Лазер FP | |||
| Средняя оптическая Выход Мощность | 1370nm TX | Po | -3 | - | 2 | ДБм | - | ||
| 1510nm TX | -5 | 2 | |||||||
| Коэффициент затухания | 1,25 Гбит/с | ER | 9 | - | - | ДБ | |||
| 155 Мбит/с | 10 | ||||||||
Оптический подъем/время падения (20%-80%) для 155 Мбит/с | Защитный чехол для мобильного телефона/Tf | - | - | 2 | Ns | ||||
Характеристики
- Бренд
- ANDDEAR
- Совместимый бренд/модель
- Нет
- Номер модели
- ANDDEAR63
