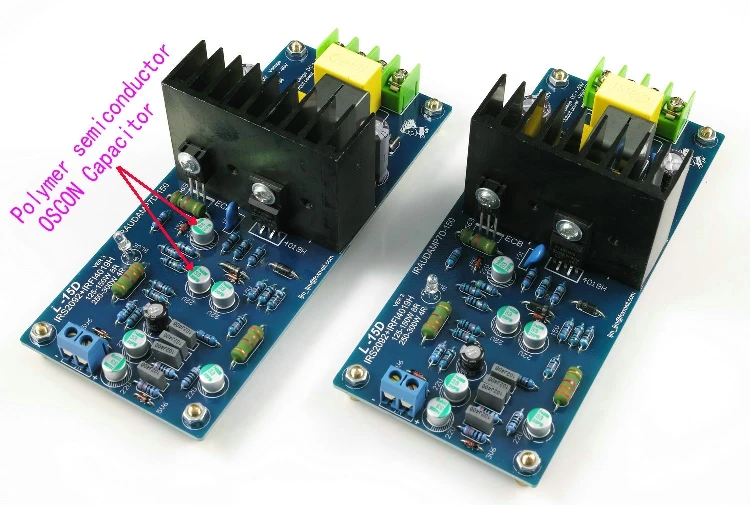

150 Вт+ 150 Вт 8 Ом 2 канала L15D IRAUDAMP7S стерео цифровой усилитель мощности IRS2092 IRFI4019H готовая плата

Описание

Рекомендуемое рабочее напряжение и мощность трансформатора:
1, нагрузка 8 Ом ---- трансформаторная ЭДС AC двойной 40 В, +/-DC 55 в, мощность 150 Вт/моно. 300 Вт/2 канала. Фильтр конденсатора 6800 мкФ * 2 или более.
2, нагрузка 4 Ом ---- трансформаторная ЭДС AC двойной 35 В, +/-DC 48 В, мощность 250 Вт/моно. 500 Вт/2 канала. Фильтр конденсатора 10000 мкФ * 2 или более.
3, нагрузка 4 Ом: +/-58 В постоянного тока, 300 Вт 4R моно мощность. 700 W 2-канальный мощности. Рекомендованная трансформаторная ЭДС AC Dual 41 V 1000 W.

Область применения:
• Av-ресиверы
• Системы домашнего кинотеатра
• Мини-компонент стерео-и акустическими системами
• Активные колонки
• Сабвуферов
• Музыкальный инструмент усилители
• Автомобильные усилители после рынка

Особенности:
Выходная мощность: Масштабируемая выходная мощность от 25 Вт-500 Вт (см. Таблицу 1)
Остаточный шум: 200uV, IHF-A взвешенный, AES-17 фильтр
Искажение: 0.007% THD + N/60 W, 4R
Несколько функций защиты: защита от перегрузки по току (OCP), высокая сторона и низкая сторона MOSFET
Защита от перенапряжения (ОВП),
Защита от низкого напряжения (UVP), МОП-транзистор с высокой и низкой стороны
DC-защита (DCP),
Защита от перегрева (OTP)
PWM топология: самоосциллирующая PWM, полумостовая или полномостовая топология выбирается.

Введение:
Использование напряжения постоянного тока +/-55 в (+/-50 В до +/-60 в между)
+/-55 В выходная мощность = 150 Вт 8R RMS, 300 Вт 4R RMS.
Используя последние спецификации цифрового усилитель выделенный индукторов, 14A ток 0,013 Ом Сопротивление.
Полностью экранированный низкий уровень излучения, низкий уровень искажений.
Используя шаблон дизайна программы IR class D IRAUDAMP7S как шаблон.
Использование высококлассного драйвера усилителя класса D IC IRS2092. Для достижения минимального искажения тока Максимальная выходная мощность 500 Вт.
Использование ИК-официального стандарта MOSFET аудио выделенная MOSFET Выходная трубка, MOSFET.
Обеспечивая новый полумост серии IRFI4xxxH-117P MOSFET, IR улучшает производительность усилителей звуковой мощности класса D.
Встроенный полумостовый режим упаковки, чтобы уменьшить количество компонентов, а затем улучшить макет PCB. В дополнение к низкому сопротивлению, серий MOSFET полумост также оптимизирует заряд ворот, паразитный диод обратного восстановления и внутреннее сопротивление ворот. Они улучшили производительность аудиоусилителей класса D и результаты, основные параметры, такие как эффективность, полное гармоническое искажение и электромагнитное излучение.
IRFI4xxxH-117P имеет типичный на-сопротивление RDS (on) 80 mOhms и типичный заряд ворот 13NC с переключением заряда 4.1nc.

Примечание: это сварка и тестирование готовой доски ок.

Посылка включает в себя:
L-15D Мощность усилительГотовая платаX2 = 2,0 канал
