150ST-M18020 серводвигатель переменного тока 3.6KW 2000 об/мин 18Nm и совпадающий Серводвигатель JB-1000C50L с кабелем 5 м
Данный товар включает в себя:
1 шт. мотор сервопривода
1 шт. сервопривод
5 м кабель двигателя
5 метров кодирующего устройства
1 шт. драйвер штепсельной вилки
Если вам нужно английское руководство пользователя сервопривода, пожалуйста, дайте нам ваш адрес электронной почты, и мы отправим вам его по электронной почте.
1 мотор сервопривода
Технические характеристики
| Модель двигателя | 150ST-M15025 | 150ST-M15020 | 150ST-M18020 | 150ST-M23020 | 150ST-M27020 | ||||||||||||||||||||
| Номинальная мощность (кВт) | 3,8 | 3,0 | 3,6 | 4,7 | 5,5 | ||||||||||||||||||||
| Номинальное напряжение (В) | 220 | 220 | 220 | 220 | 220 | ||||||||||||||||||||
| Номинальный ток (А) | 17 | 14 | 17 | 21 | 24 | ||||||||||||||||||||
| Номинальная скорость (об/мин) | 2500 | 2000 | 2000 | 2000 | 2000 | ||||||||||||||||||||
| Удерживающий крутящий момент (Н. М) | 15 | 15 | 18 | 23 | 27 | ||||||||||||||||||||
| Пиковый крутящий момент (Н. М) | 30 | 30 | 36 | 46 | 54 | ||||||||||||||||||||
| Постоянное напряжение (В/1000 об/мин) | 59 | 70 | 71 | 72 | 64 ГБ | ||||||||||||||||||||
| Коэффициент крутящего момента (Н. М/А) | 0,88 | 1,07 | 1,05 | 1,09 | 1,1 | ||||||||||||||||||||
| Инерция ротора (кг. М2) | 3,88x10-3 | 3,88x10-3 | 4,6x10-3 | 5,8x10-3 | 6,8x10-3 | ||||||||||||||||||||
| Сопротивление линии (Ω) | 0,23 | 0,34 | 0,255 | 0,2 | 0,125 | ||||||||||||||||||||
| Линейная-линейная индуктивность (mH) | 1,08 | 1,55 | 1,3 | 1,06 | 0,7 | ||||||||||||||||||||
| Механическое время-постоянная (MS) | 4,7 | 4,56 | 5,1 | 5,3 | 5,6 | ||||||||||||||||||||
| Вес (кг) | 15 | 15 | 17 | 20,4 | 22,7 | ||||||||||||||||||||
| Длина двигателя L (мм) | 230 | 230 | 248 | 278 | 302 | ||||||||||||||||||||
| Номер линии кодировщика (PPR) | 2500 | ||||||||||||||||||||||||
| Класс изоляции | Класс F | ||||||||||||||||||||||||
| Клаcс безопасности | IP65 | ||||||||||||||||||||||||
| Условия эксплуатации окружающей среды | Температура:-20 °C ~ + 40 °C Влажность: ниже 90% RH No dewing | ||||||||||||||||||||||||
| Обмотку электродвигателя и штепсельная вилка | Обмотки подводящего провода | U | V | W | PE | ||||||||||||||||||||
| Штекер серийный номер | 2. | 3 | 4 | 1 | |||||||||||||||||||||
| Фотоэлектрическая розетка кодировщика (15 pin) | Сигнал подводящего провода | 5 V | С напряжением 0 В | A + | Модель B + | Z + | A- | В в-режиме | В виде буквы Z | U + | V + | W + | U-образный | V-образный вырез | W- | PE | |||||||||
| Штекер серийный номер | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 1 | ||||||||||
| Гнездо абсолютного энкодера (7 pin) | Сигнал подводящего провода | Для электронных сигарет | E + | Sd-карт | С напряжением 0 В | SD + | + 5В | PE | |||||||||||||||||
| Штекер серийный номер | 2 | 3 | 4 | 5 | 6 | 7 | 1 | ||||||||||||||||||
Пожалуйста, свяжитесь с техническим Отделом Jingbo, если у вас есть другие особые требования.
Установка меры предосторожности
1. Установка/разборка компонентов, связанных с концом вала двигателя, не ударить вал трудно, чтобы предотвратить другую сторону датчика вала двигателя был выбит плохой.
2. Стремление сделать лучшее из своего вала, чтобы предотвратить вибрацию и повреждение подшипника.

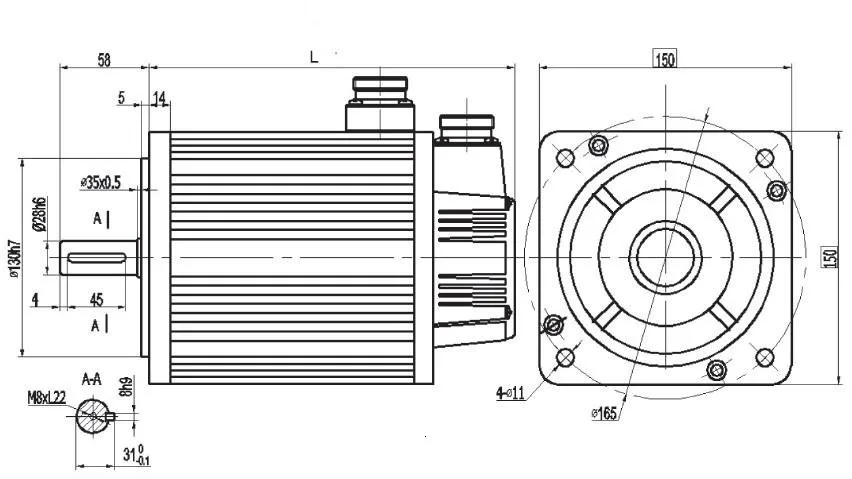

Размер установки: Единица = мм
2 сервопривод
JB-1000C50L
JB-1000 B 30 L
(1) (2) (3) (4) (5)
(1) Серия: JB общие типы сервоприводов адаптируются к нескольких спецификациях сервомоторов и промышленности с богатыми формами базы данных.
(2) Отзывы:
1000: 2500C/T инкрементный тип и тип сохранения проводки кодеры,
S: синус и косин (217Bi/218Разрядность (131072/262144),
M: многоконтурный тип шины (217/216Разрядность (131072/65536),
B: Одноконтурный тип шины (220Разрядность (1048576)
(3) Режим управления:
B: контроль положения
C: все функции управления позицией/скоростью/крутящим моментом,
T: специальный тип PLC функция с сенсорным экраном
(4) спецификация модуля IPM:
20: 20A, 30: 30A, 50: 50A, 75: 75A
(5) напряжение основной цепи:
L: однофазный или Трехфазный 220 В;
H: три фазы 380 В
Примечание: По умолчанию 220 В, когда это напряжение опущено.
'
