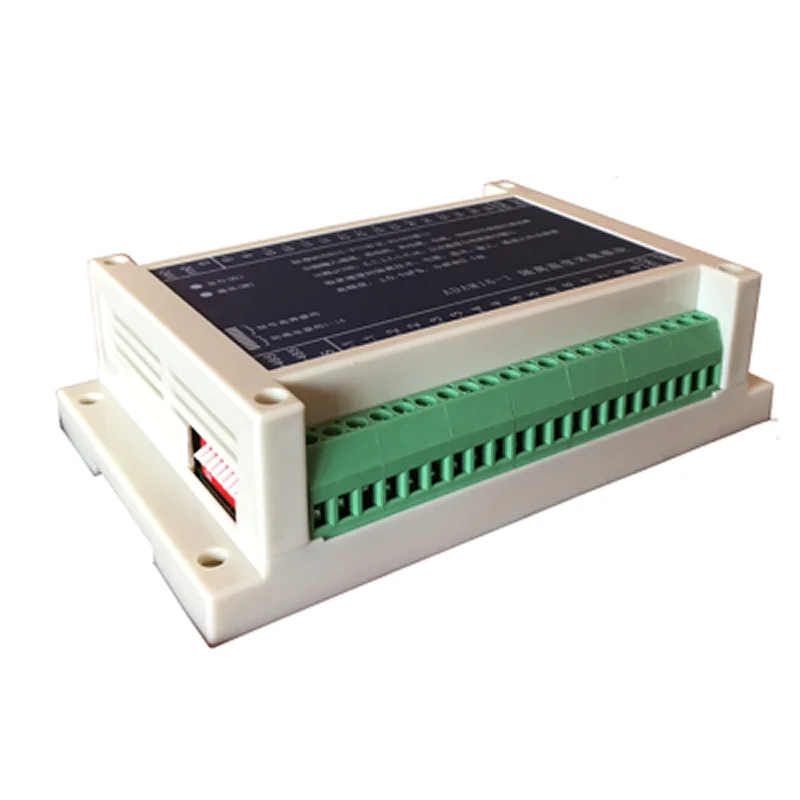

16-канальный датчик температуры до 485 модуль сбора смешанных сигналов Pt100, K, T, E, J, S, N, 4-20mA

Модуль температуры принимает стандартный метод подключения к сети RS485, скорость передачи данных фиксируется на 9600bps, формат связи 8N1, стандартный протокол MODBUS-RTU и код функции 03 (считывание аналогового входа) поддерживается. Адрес станции модуля можно установить на 1, набрав код. Адреса регистрации, соответствующие ~ 16,1 ~ 16 входным каналам, 30001 ~ 30016 (также указаны как 1 ~ 16), и измерение температуры результат-двухбайтовый (16-битный) подписанный целое число.

Процесс связи MODBUS-RTU Протокола, в котором хост использует код функции 03 для чтения данных 1 ~ 16 каналов данных из температурного модуля станции № 01 является следующим:

Ведущая отправка строк: 01 H 03 H 00 H 00 H 0OH 10 H CRC

Модуль ответа: 01 H 03 H 20 H данных 1 данных 2 данных 3 .... Данные 16 CRC

Примечание 1: 01 H и 03 H линии передачи являются станции цифра дл обозначения номера дома или квартиры и код функции соответственно, 00 H 00 H 00 H является адресом запуска (1 канал), 00H10H означает непрерывное чтение 16 канальных данных, и 20 H ответной строки означает, что следующие данные имеют 32 байта (16 каналов данных), Данные от 1 до 16-это 16 каналов данных, каждая из них-двухбайтовое подписанное целое, в общей сложности 32 байта. CRC представляет собой 16-бит CRC.

Примечание 2: Протокол MODBUS-RTU встроен в PLC, DCS и различные конфигурации программного обеспечения. До тех пор, пока вы знаете адрес станции температурного модуля, адрес регистрации, код функции, скорость передачи данных, формат связи и формат данных, MODBUS-может быть осуществлен. RTU связь, пользователи не должны решить содержание самого протокола, вот только демонстрация процесса связи, пожалуйста, обратитесь к аутентичной MODBUS-RTU спецификации протокола для получения подробной информации.

Световой индикатор

Красный светодиодный индикатор внутри модуля обычно мигает один раз в секунду, зеленый светодиодный индикатор мигает один раз после завершения связи.

4-разрядный "адрес станции телефонный код" и 4-разрядный "Выбор сигнала телефонный код" на стороне модуля используются для установки одного из адрес станции (от 1 года до 16 лет) и Тип входного сигнала (выбор 16 типов сигнала) модуля, Метод настройки и каждый диапазон входных сигналов показаны в таблице ниже.

Метод входной проводки различных типов сигналов ADAM16-1 модуля, как показано на рисунке ниже. Тепловое сопротивление принимает трехпроводной вход для устранения ошибки сопротивления провода. Если используется двухпроводный вход, терминал-n канала должен быть коротковат к терминалу GND. Вход 70мв такой же, как вход термопары. Рекомендуется использовать экранированные провода и экранированные провода для заземления.

+ 24 V, 24 V, G: 24VDC клеммы источника питания, + 24 V терминал-положительный, 24 V-отрицательный, G модуля Клемма заземления, G терминал подключен к земле, чтобы улучшить способность анти-помех.

+ 485,-485, S: RS485 терминал, подключение + 485,-485 с +,-RS485 сети с витой парой. S соединяет щит витой пары и со временем подключается к земле.

+ N,-n, GND: входной терминал канала, + n,-n являются положительными и отрицательными клеммами входного канала, GND является общим терминалом входного теплового сопротивления. Поскольку терминал ограничен, 16 входов делятся 4 GND терминалами.

Результат получения канала ввода температуры увеличивает фактическую температуру в 10 раз. Хост считывает данные за исключением 10 и восстанавливает их до исходной температуры, таким образом удерживая 1 десятичное место с разрешением температуры 0,1 °C.

4 ~ 20 мА текущий вход, соответствующий результат приобретения 4000 ~ 20000, и разрешение 0.001mA. Когда канал настроен на текущий вход, 120-омовая точность выборочного резистора должна быть подключена параллельно на + и-клеммах входного канала. Его можно подключить параллельно на клемме модуля, или резистор 120 Ом можно припаять на печатной плате внутри модуля. Печатная плата оставляет за собой 120 Ом положение резистора, а R1 ~ R16 соответствует 1 ~ 16 каналам. 120-омовая точность резистора приобретается отдельно в качестве аксессуара и может быть сфотографирована с модулем. Также может потребоваться припайка 120-омовая точность резистора до требуемого канала перед отправкой.

± 70мв вход, соответствующий результат приобретения ±7000. Метод проводки mV входного сигнала такой же, как метод входной проводки термопары.

Примечание: когда выбор сигнала кодовый наборный = 14,1 ~ 8 каналов выбирает 4 ~ 20mA вход, 9 ~ 16 каналов выбирают Pt100 вход; когда выбор сигнала кодовый наборный = 15,1 ~ 8 каналов выбирают 4 ~ 20mA вход, 9 ~ 16 каналов выберите вход термопары K.

Смешанный сигнал Тип USB вход

Модуль ADAM16-1 поддерживает 13 типов s смешанных сигналов (см. Таблицу типа сигнала). Каждый Входной канал может быть индивидуально настроен на один из 13 типов сигналов. Эта функция поддерживает только заводские настройки и не открывается для пользователей. Пользователи, пожалуйста, свяжитесь со службой поддержки клиентов, Завершите настройку в соответствии с вашими требованиями перед поставкой.

Провод обрыва

Модуль имеет функцию обнаружения отключения. Когда входной канал отключен, результат приобретения канала «32767», который является флагом отключения. Только термостойкость и вход термопары имеют функцию обнаружения отключения.

Случайный аксессуар имеет 2шт 220ohm сетевые соответствующие резисторы.
