Описание
[Введение к функциям]
В практичных инженерных целях мы часто имеем дело с такими проблемами. Например, около 5 систем уровня VTTL/COMS должны взаимодействовать и передавать информацию с 3,3 системами уровня VTTL/COMS. Мы знаем, что цифровой логический система-это количество уровней. Есть ли решение в различных системах уровня, чтобы сделать различные системы совместимыми? Есть ли устройство или модуль, который может общаться и изолировать двухуровневые системы?
Традиционные методы:
[1] Использование Триод делает простой контур преобразования, чтобы осуществить преобразование уровня, проблема в том, что цепь нестабильна и изоляция не хорошая.
[2] с использованием изоляция оптопары для того, чтобы сделать преобразование уровня, это слишком большой, имеет ограничения скорости и схема выглядит еще более сложной. Ключ в том, что больше IO пути тратят деньги!
[Введение к характеристикам]
Примечание: Существует большая разница между 16 каналами и 8 каналами. 8 каналов делятся на 8 каналов слева и 8 каналов справа. Направление преобразования DIR позволяет им всем. И 16 каналов нет, он имеет две DIRs на одной стороне, можно сделать в двух направлениях, помните!

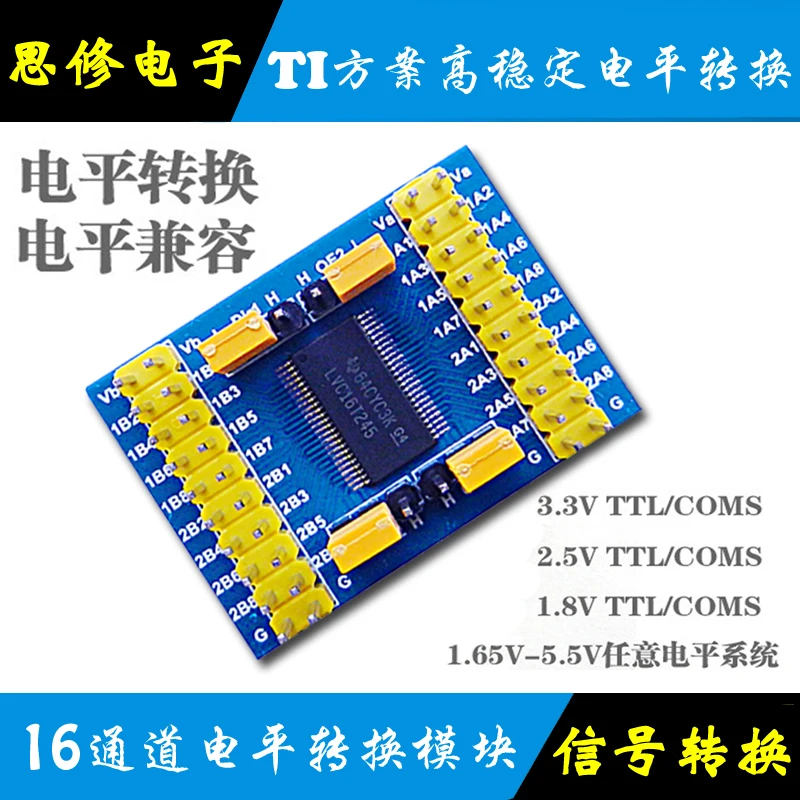

1. Использование TI высокоскоростной двойной мощности преобразование уровня чипа
2. Двойная поставка VCCA и VCCB может поддерживать взаимное преобразование уровня 1,65-5,5 V.
3,16 канал, 2,54 интервал разъем
4. Уровни каналов A и B контролируются VCCA и VCCB, соответственно.
5. DIR pin control A-> B или B-> A
6. OE pin контроль включения
7. Идеально подходит для преобразование уровня между 3,3 V системы и 5 V системы
[3] линия загрузки 5 V соединяет целевой чип 1,8 V через преобразование уровня модуля.
