1602 ЖК Серийный ЖК-модуль UART RS232 1602A экран обеспечивает набор инструкций Поддержка функции ключа (от 806 руб.)

Описание

Тип 1: синий фон Белый шрифт CMOS

Тип 2: желтый фон черный шрифт CMOS

Тип 3: серый фон черный шрифт CMOS

Тип 4: синий фон Белый шрифт RS232

Тип 5: желтый фон черный шрифт RS232

Тип 6: серый фон черный шрифт RS232

1602 ЖК Серийный ЖК-модуль UART RS232 1602A экран обеспечивает набор инструкций Поддержка функции ключа Один. Линия продукции:RSI1602-00,

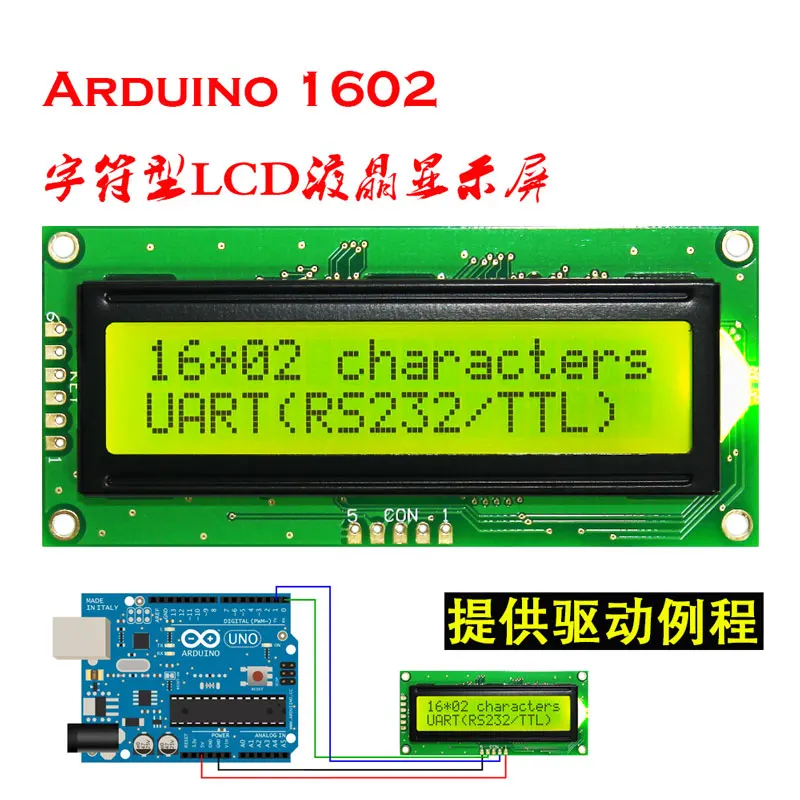

Два. Потому что наша компания имеет много моделей, вы можете проконсультироваться с персоналом службы поддержки клиентов о модели продукта, подтвердить модель продукта и сделать фотографии снова, Если товары, сфотографированные самостоятельно, отправляются в соответствии с моделью, указанной в п. 1.RSI1602BNU-00Является персональным типом последовательного интерфейса ЖК-модуля,UART-TTL5.0VПоследовательный интерфейс, может сохранитьMCUОВвода/выводаРесурсы; кроме того, модуль инициализируется автоматически1602Дисплей, не требуется дополнительная разработка драйвера, просто отправьте простой четкий экран, после установки адресной команды, вы можете непосредственно выводить символы на последовательный порт на ЖК-экран.RSI1602Есть ЖК-дисплей модули5Pin-код:VDD, TXD, BUSY, RXD, GND.Вы можете подключиться непосредственно кArduinoИМегаНа плате расширения датчика, если вы подключаете другие одночиповые компьютеры, Просто предоставьте5 VБлок питания,TX RXКонтроль дисплея может быть осуществлен путем подключения с последовательным портом одночипового микрокомпьютера 。

1602 ЖК Серийный ЖК-модуль UART RS232 1602A экран обеспечивает набор инструкций Поддержка функции ключа

Отличная защита от помех, простая разработка, экономия времени на разработку, новые продукты превосходят конкурентов, массовое производство экономит вас больше!

Однолинейный привод последовательного порта

Серийный прямой выход характер

5 VБлок питанияКлавиатура с подсветкой(Программное обеспечение для adjustmentLEDBacklight яркости)

Область отображения: каждая строка16Характер, две линии в общей сложности32Персонаж 。

1602 ЖК Серийный ЖК-модуль UART RS232 1602A экран обеспечивает набор инструкций Поддержка функции ключа

Серийный номер	Символ	I/O	Функция Описание
1	VDD	P	Питание (+ 5,0 V)
2	RXD	Я	Подключен к терминал контроляТСД
3	BUSY	O	NC
4	ТСД	O	Подключен к терминал контроляRXD,Изделие клавиатуры не поддерживается может быть подвешено
5	GND	P	Мощность заземления

Режим связи:UART(TTL5.0VУровень)

Скорость передачи данных:9600b/s (По умолчанию)

Скорость передачи информации в:8bit

Проверьте или нет: ничего

Стоп-бит:1bit

1602 ЖК Серийный ЖК-модуль UART RS232 1602A экран обеспечивает набор инструкций Поддержка функции ключа

Параметр	Технические характеристики	Компания
Внешний размер	80,0(L)* 36,0 (Ш) * 11,0 (В)	Мм
Видимой области (VA)	64,49*14,5	Мм
Зона действия (AA)	55,7*11,0	Мм
Размер точки	0,54*0,6	Мм
Расстояние точки	0,05	Мм
Вес	TBD	Кг

1602 ЖК Серийный ЖК-модуль UART RS232 1602A экран обеспечивает набор инструкций Поддержка функции ключа

40 шт./кор., 320 шт./кор.

1602 ЖК Серийный ЖК-модуль UART RS232 1602A экран обеспечивает набор инструкций Поддержка функции ключа

Медицинская косметическая промышленность (лазерное косметическое оборудование) Электронный терминал, бытовая электроника (машина для организации очередей, рекламная машина, автоматическая билетная машина) Электроэнергетическая промышленность (релейная защита, мониторинг мощности, оборудование для электропитания) Строительная техника промышленности (кран/экскаватор интерфейс мониторинга, индикатор крутящего момента, интегрированная цифровая приборная панель) Лифт промышленности (дисплей автомобиля, лифт плата для вызова, лифт рекламной системы) Текстильной промышленности (швейная машина, одиночный тестер прочности пряжи, электронный шаблон машины) Транспортная промышленность (сканирующий инструмент, мониторинг, дисплей локомотивной электрической системы управления, цифровая приборная панель, тормоз ворот)
