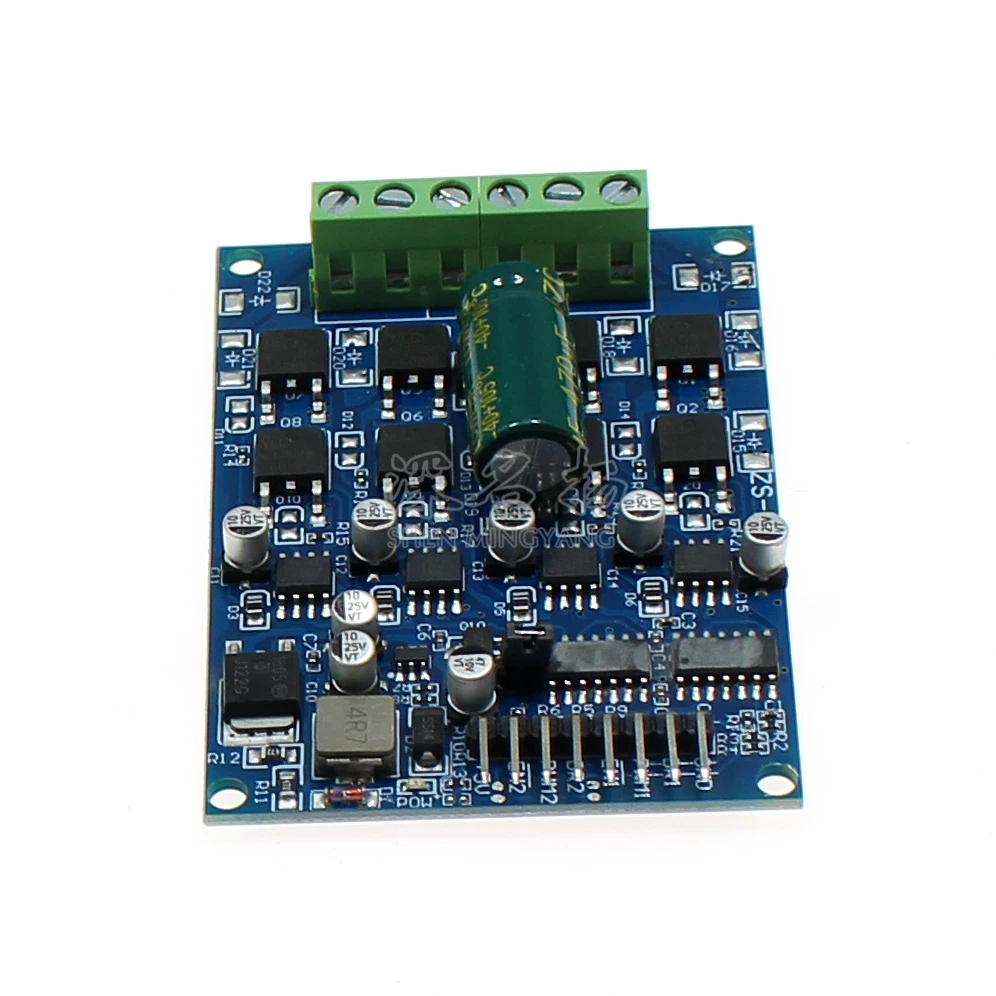

16A 5-48V двойной двигатель постоянного тока, CMS свободное программное обеспечение, H-мост модуль драйвера, 2 способа высокого Мощность умный автомобиль PWM, Скорость Регулировка 12V 24V 48V

1 заказ

1 071 руб.

Описание

N + N высокий ток, двойной H Мост, широкое напряжение для 5-48 В

Номинальный ток 16А, максимальный пиковый выдерживающий ток до 30А

Положительный разворот, сильный привод и функция тормоза, мощный привод, быстрый тормоз

Этот драйвер использует полный двухполовинный Драйвер IC с очень низким внутренним сопротивлением n-канального MOSFET. минимизируйте потери МОП-транзисторов, Повышайте эффективность электропитания по сравнению с интегрированными микросхемами питания и обладайте большими запасами мощности.

Совет: материнская плата поставляется с 5 В питания может использоваться вне источника сигнала (например, микроконтроллер), но может обеспечить только 10-20ма ток не может быть перегружен

Рабочий цикл PWM драйвера может регулироваться в диапазоне 0-99%. МОП-транзистор управляется выделенным полумостом N + N, а верхняя трубка загружена. Напряжение движения достаточно для быстрого открытия MOSFET канала и увеличения ускорения двигателя. Быстрый запуск двигателя также быстро убивает автомобиль.

Односторонний контроль сигнала логическая Таблица правды:

Вращение двигателя вперед: SD = 1 DIR1 = 1 PWM1 = PWM (0-99%)

Разворот двигателя: SD = 1 DIR1 = 0 PWM1 = PWM (0-99%)

Торможение: SD = 1 DIR1 = X PWM1 = 0

Остановка: SD = 0 DIR1 = X PWM1 = X

Двухсторонняя Таблица логики правды сигнала управления:

Вращение двигателя вперед: SD = 1 DIR2 = 1 PWM2 = PWM (0-99%)

Разворот двигателя: SD = 1 DIR2 = 0 PWM2 = PWM (0-99%)

Торможение: SD = 1 DIR2 = X PWM2 = 0

Остановка: SD = 0 DIR2 = X PWM2 = X

Примечание: 1 обозначает высокий уровень, 0 обозначает низкий уровень, X обозначает произвольный, SD включает, DIR положительный и отрицательный контроль, PWM рабочий цикл регулирует скорость изменения рабочего цикла

Подключите основной источник питания к мотору: Подключите VCC к положительной клемме блока питания, и GND к отрицательной клемме блока питания. Два двигателя соответственно подключены к M1 M2, PWM1 DIR1 управления M1 и PWM2 DIR2 управления M2

Материнская плата Технические характеристики:

Название продукта: 16A высокой мощности, h-мост DC щеткой мотор драйвер

Модель: ZS-H1

Количество выходных каналов: 2

Рабочее напряжение: 5-40 В (предел 48 В)

Максимальный ток: 16A

Пиковый ток на цепь: 30A

Номинальная исходная выходная мощность на канал: (12 В питания) 192 Вт, (48 В питания) 480 Вт

Напряжение контрольного сигнала: 3-5 В

Каждый контрольный ток сигнала: 2-10 мА

Поддержка частотного диапазона ШИМ: 2-20 K (идеально)

Поддержка PWM диапазон рабочего цикла: 0-99%
