Описание
Параметры:

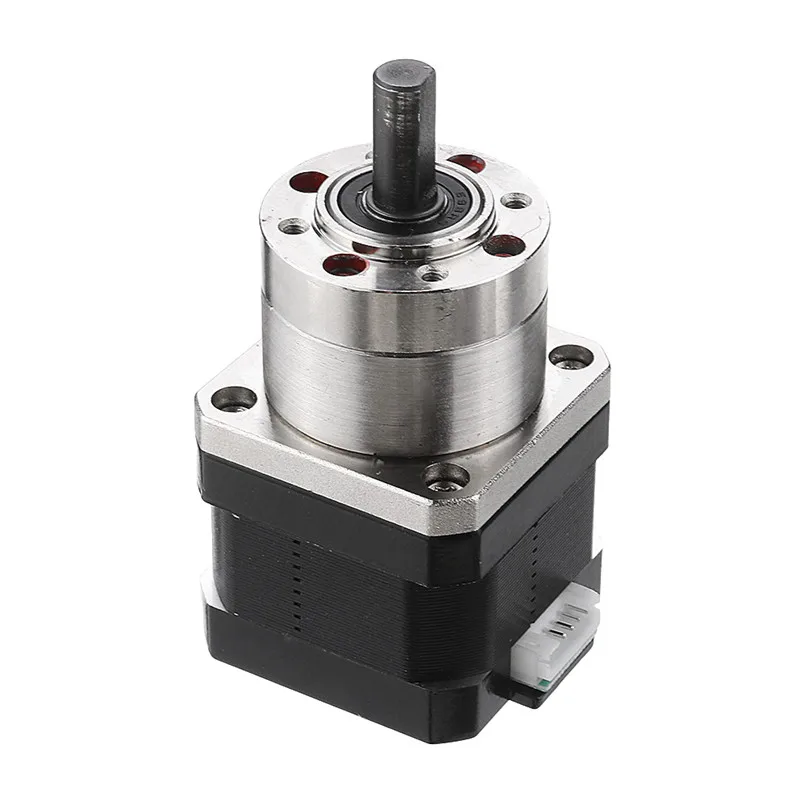

Модель продукта: 17HS3401S-PGXXX
Длина шагового двигателя: 34 мм
Размер вала: "D" вал 16x8 мм
Мотор Ведущий: штепсельная вилка

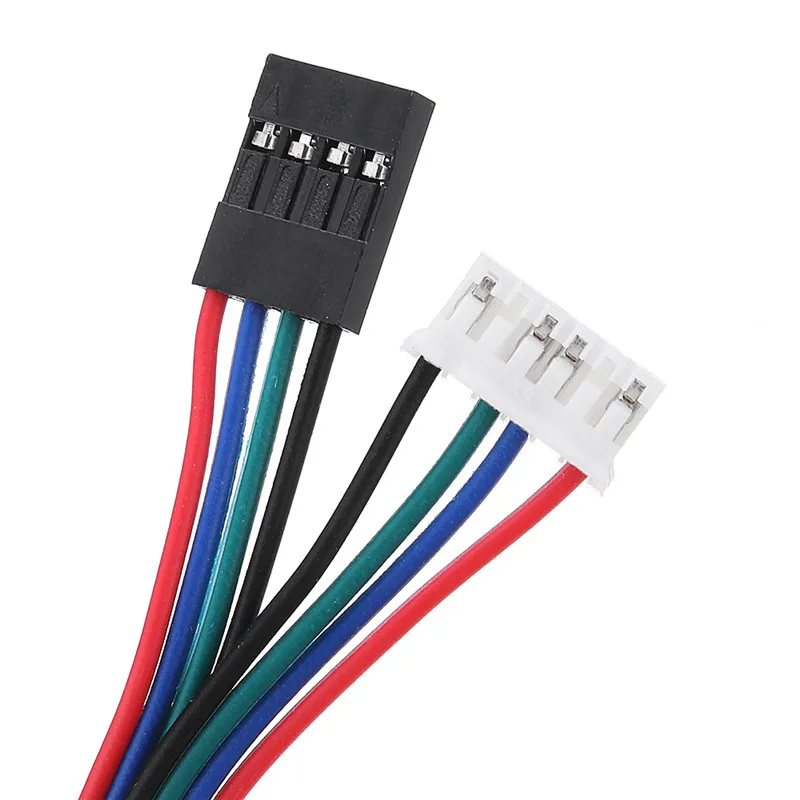

Включая провод: 1 м Dupoint провод
Шестерни коэффициент редуктора
Коробка передач Модель: 3,71-1 5,18-1 14-1 19-1 27-1 51-1
Сокращения: 3,71 5,18 14 19 27 51
Коробка передач Длина: 29 29 37 37 размеры 37-45
Технические параметры планетарного редуктора
Материал внутренней передачи: 45 # сталь
Форма выходного подшипника: шариковые подшипники
Радиальная нагрузка: ≤35N
Осевая нагрузка: ≤25N
Радиальный зазор: ≤0. 04 мм
Осевой зазор: ≤0. 03 мм
Люфт (без нагрузки): ≤2°
Примечание:
Планетарный редуктор шаговый двигатель удерживающий крутящий момент = 17HS3401-S шаговый двигатель удерживающий крутящий момент * снижение * 0,8
Предупреждение коробка передач может иметь крутящий момент менее 16 Н. М
17HS3401-S шаговый двигатель Электрические характеристики:
Шаговый угол Длина двигателя Номинальный ток
(°) (L) мм (A)
1,8 34 1,3
Сопротивление/фазовая Индуктивность/фаза
(Ω) (mH)
2,4 2,8
Держательный крутящий момент DetentTorque
(Н. См) (Н. См)
28 1,6
Инерция ротора свинца
(Г. См²) (№)
Большие размеры 34-4
Область применения:
Используется для роботов шаговый двигатель, электронное автоматическое оборудование шаговый двигатель, медицинский инструмент шаговый двигатель, рекламный инструмент шаговый двигатель, освещение и аудио оборудование шаговый двигатель, принтер шаговый двигатель, текстильная техника шаговый двигатель, маршрутизатор с ЧПУ шаговый двигатель. 3D принтер
Посылка включает в себя:
1 х 17HS3401S-PGXXX экструдер шестерни шагового двигателя
