2.0 А tube2sa1943 2SC5200 выход 2.0 усилитель доска трубка сзади усилитель дискретный трубка с динамик защищен добавить 5532 (от 3346 руб.)

Описание

OPP AMP толкает на выход трубки

2s1943 2SC5200 2.0 усилитель платы

Отделка сварки доска

Технические параметры:

Выход мощность:30 Вт/8 Ом нагрузка, Регулировка напряжения Op Amp к +/-20 В, выходная мощность до 35 Вт; не стоит недооценивать 30 Вт,

Продвигать общий 8 дюймов полочная коробка не давит, тяга эквивалентная 70 Вт класс ab-усилитель (140 Вт)

Динамик сопротивление:В наличии 4-8 Ом.

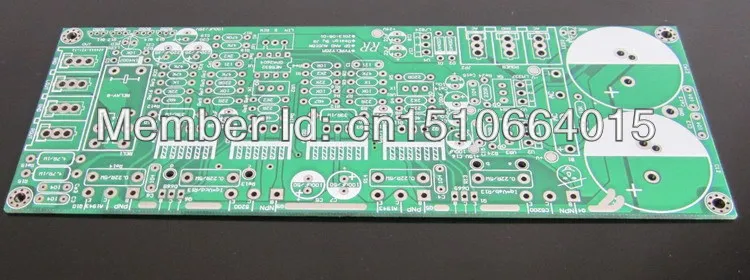

Размер печатной платы:173*62 мм.

Мощность питания:AC Dual 20-30 В Трансформатор 200 Вт или более, необходимость замены выдержит повышенную напряжение повышенной емкости.

Дискретная трубка:2SA1943 2SC5200, классика на тубе (актуальная доставка

Доски).Изображение c5198, A1941 (только изображение).

Введение:

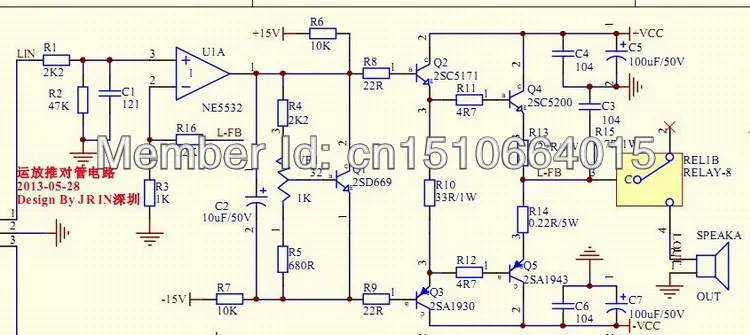

Роль в поощрении ОП AMP к общему дискретному усилителю относительно простой структуры, простой отладки, поскольку выходные характеристики Op Amp являются хорошими, не много можно получить хорошую отладку качества звука, выберите другой Op Amp, получите различные ароматы звука, playability! Выберите Тошиба, импортируя проталкированную трубу 2SC5171 и 2SA1930.

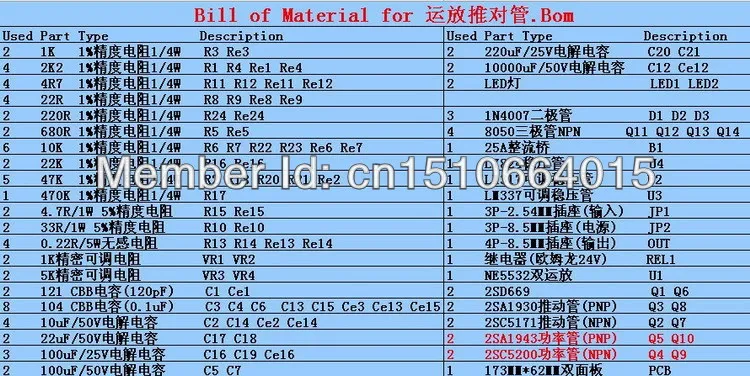

1.Существует 1% прецизионных резисторов металлических резисторов (кроме 1 Вт до 5 Вт 5% Точность, а также неиндуктивный резистор снаружи), использование CBB Cbb CBB конденсатора.

2.Большой электролитический конденсатор Nippon 10000 мкФ/50 В, небольшие электролитические конденсаторы Nippon имеют Nover и Lelon других известных конденсаторов. Для обеспечения устойчивости цепи, а также шумоподавления очистите.

3.2SC5171, 2SA1930 T oshi BA биполярные транзисторы, роль-содействовать управлению. 2sd669 импортные Hi-taci NPN Кремниевая трубка, 2sd669 функционирует в одном конце класс статуса, положительный и отрицательный полуволновой сигнал на 2sd669 один, так что нет кроссовера искажения, И даже гармоническое богатство тембры есть какая-то влажная роль, и таким образом увеличенная плата очень устойчива, Но 2sd669 работает в большом текущем состоянии 50ma (обычный Op Amp, усиление интегрировало только несколько миллиметров), для решения большого динамического музыкального сигнала легко получить максимально реалистичную звуковую производительность! Play Ultimate Effect!.

Части DIY ввод в эксплуатацию Примечания:

1) Регулировка vr3, vr4 эти два 5 К регулируемый резистор и усилитель питания +/-20 В или так (ОП АМП 8 и 4 фута)

2) Регулировка текущего Регулятора Тока vr1, vr2 эти два 1 К регулируемое сопротивление, делаем четыре отверстия на борту

A, B напряжение и c, d напряжение 10мв или так, -В том случае, если в течение 50мА (неиндуктивное напряжение, разделенное на 0.22 в Европе, значение сопротивления), имеет значение 50мА (неиндуктивное напряжение);

Тепло раковина достаточно большой друзья quiesent ток может быть скорректирован соответственно большой точкой; скорректирована до 1A-это усилитель класса А.

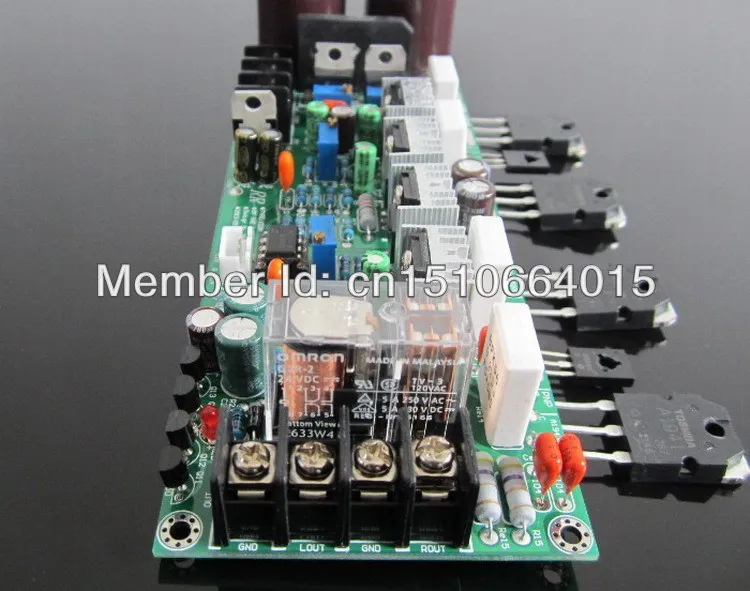

Изображения продукта:
