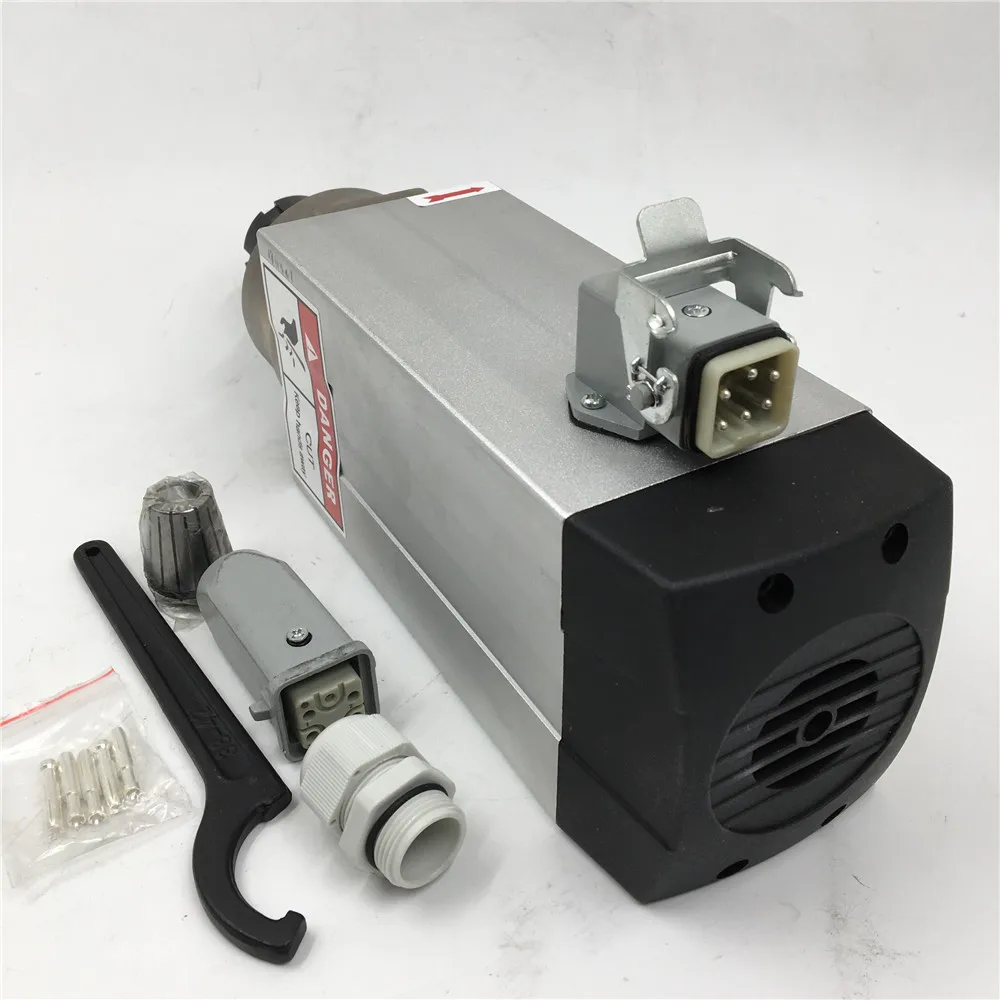

2.2KW Шпиндельный двигатель ER25 с воздушным охлаждением 220 В 18000 об/мин+ 3.7KW VFD инверторный драйвер комплект ЧПУ деревообрабатывающий фрезерный шпиндель сверление

Частотно-регулируемым приводом Инвертор Технические характеристики:

Моторизованные шпиндельные двигатели сочетаются с инверторами, выбор инверторов должен быть в зависимости от тока, напряжения и частоты моторизованных шпиндельных двигателей.

Установка инвертора должна сначала настроить базальную частоту, его базальная частота основана на самой высокой частоте моторизованного шпинделя, если не установить базальную частоту (заводская настройка 50 Гц), моторизованный мотор шпинделя сгорит после запуска;

Максимальная частота, частота обрыва и соответствующее напряжение также должны быть установлены в соответствии с кривой по инструкции по эксплуатации; Настройка тока инверторов также основана на номинальном токе моторизованного шпинделя;

Перегрузочный ток-120% номинального тока; перегрузка-100%, время-5S;

Несущая частота устанавливается мощностью электродвигателя шпинделя, 8 кГц для моторизованного электродвигателя шпинделя менее 10 кВт, 5 кГц для мотора шпинделя более 10 кВт;

Время ускорения и время замедления равны 10 с и 20 с соответственно, если пусковой ток превышает номинальный ток и требуется защита, это должно продлить время ускорения.

Фазовая защита ввода/вывода также должна быть установлена выше функции защиты инверторов и моторизованных электродвигателей шпинделя.

Подключив инвертор и трехфазную мощность двигателя шпинделя, припайте инверторный трехфазный шнур питания на вилке 1 (U1), 2 (V1), 3 (W1), штекер 4-заземляющий провод. Затем инвертор подключается к внешнему источнику питания и начинает работать, затем, чтобы проверить, соответствует ли направление вращения электродвигателя шпинделя его индикации, если не соответствует, немедленно выключите и замените два провода на трехфазном источнике питания соединительного инвертора и моторизованного двигателя шпинделя. Моторизованный мотор шпинделя не работает в неправильном направлении вращения.

Линии электропитания должны быть водонепроницаемыми и защитными. Соединение между моторизованным шпиндельным двигателем и инвертором не должно превышать 25 м. Когда шнур питания двигателя шпинделя с водяным охлаждением соединяет Клеммную колодку, он должен быть согнут в u-образную форму и зафиксирован на нижней части клеммного блока, а затем подключен, таким образом, это может защитить конденсированную воду шнура питания в клеммный блок.

Другой, используйте экранирующие линии питания, чтобы предотвратить его помехи для инвертора.
