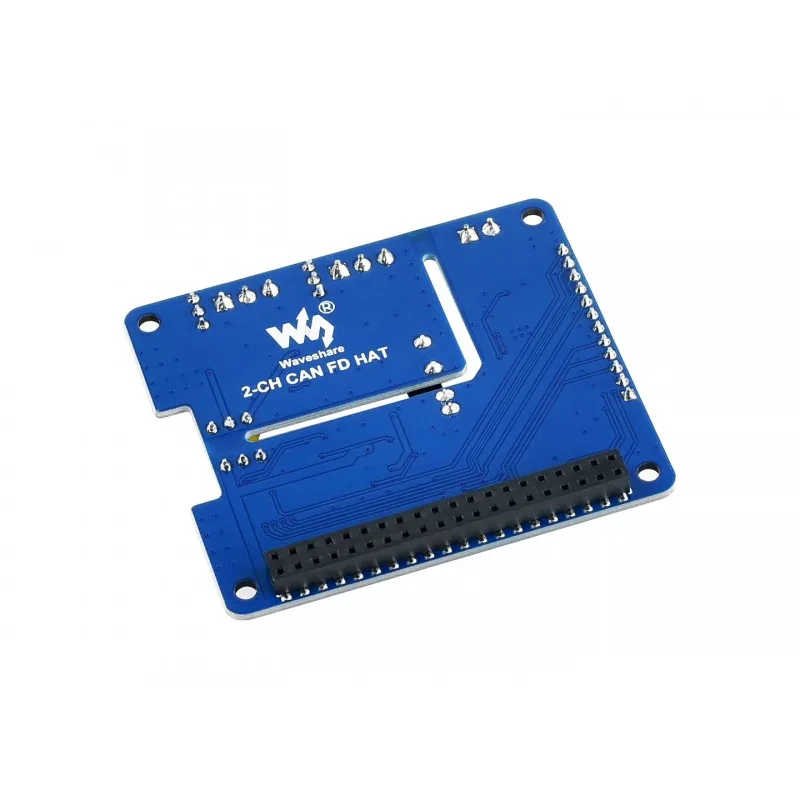

2-изолированный канал может FD расширения шляпа с несколькими бортовой схемы защиты для Raspberry Pi

Описание

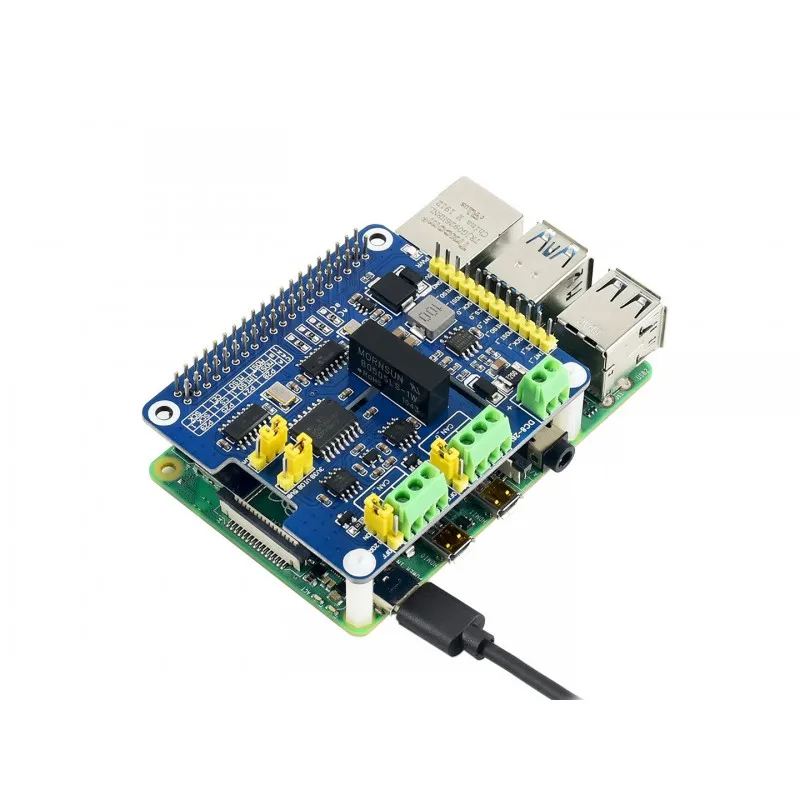

2-изолированный канал может FD расширения шапка для Raspberry Pi студийной съемки с изображением бортовой схемы защиты

Обзор

Это 2-х канальный подключению CAN-шины расширения шляпа предназначен для Raspberry Pi, поддерживает CAN FD (может носиться с гибкий скорость передачи данных), имеет многофункциональную бортовой схемы защиты, высокая защита от помех, и стабильную работу. Подходит для таких полей, как автомобильные устройства или Промышленная Автоматизация.

Этот головной убор включит CAN bus для вашего Raspberry Pi, не только оригинальный протокол CAN 2,0, но и расширение CAN FD, с более высокой пропускной способностью.

Благодаря многоканальным схемам защиты, включающим 500 Вт импульсный источник света, ESD, защиту от короткого замыкания и электрическую изоляцию, это делает связь более безопасной и более надежной.

Особенности

Стандартный Raspberry Pi 40PIN GPIO удлинитель, поддерживает платы серии Raspberry Pi Поддерживает традиционные протоколы CAN2.0 и CAN FD Пробой SPI контрольные контакты, для соединения с хост-контрольными платами, как STM32/Arduino Встроенная электрическая изоляция, изолированное напряжение до 5 кВ, высокая способность защиты от помех, стабильная работа Бортовое освещение, ESD, защита от короткого замыкания, более безопасная связь Бортовой преобразователь напряжения, выберите рабочее напряжение 3,3 В/5 В перемычкой Встроенный резистор 120Ω, настроенный перемычкой Поставляется с инструментами разработки и руководством (примеры для Raspberry Pi/Arduino)

Технические характеристики

Контроллер может: MCP2517FD Приемопередатчик CAN: MCP2562FD Интерфейс связи: SPI (два канала независимо от SPI по умолчанию, swith к одному каналу SPI путем пайки) Источник питания: внешний входной терминал питания, или Raspberry Pi Входное напряжение Клеммы: DC 8 ~ 26 V Рабочее напряжение: 5 В Логический уровень: 3,3 В/5 В Размеры: 65,0x56,5 мм

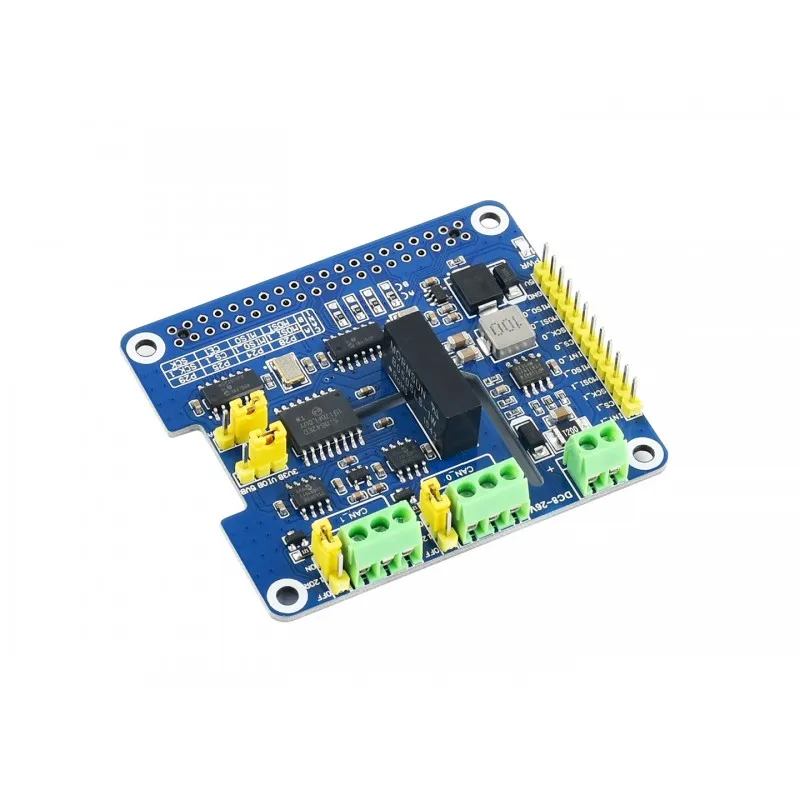

What's on Board

MCP2517FD может контроллер MCP2562FD может трансивер SI8642ED цифровой изолятор MP1584EN микросхема RT9193-33 микросхема B0505LS-1W изоляционный модуль источника питания Raspberry Pi разъем GPIO:Для подключения Raspberry Pi Может терминал Внешний входной разъем питания:Вход 8 ~ 26 В постоянного тока MCU pin-код:Для подключения к модулям управления хостом, как Arduino 120Ω Терминал резистор конфигурации 3,3 V/5 V выбор логического уровня Выбор режима работы:
A: CAN_0 и CAN_1 использовать два канала, независимый SPI (по умолчанию)
B: CAN_0 и CAN_1 поделиться одним общим SPI Мощность индикатор 2а Быстрый Предохранитель автоматического восстановления Антиреверсный диод питания Источник питания анти-ток диод Следите за переменного тока диод SM24CANB телевизоры Диодная матрица

Пример
