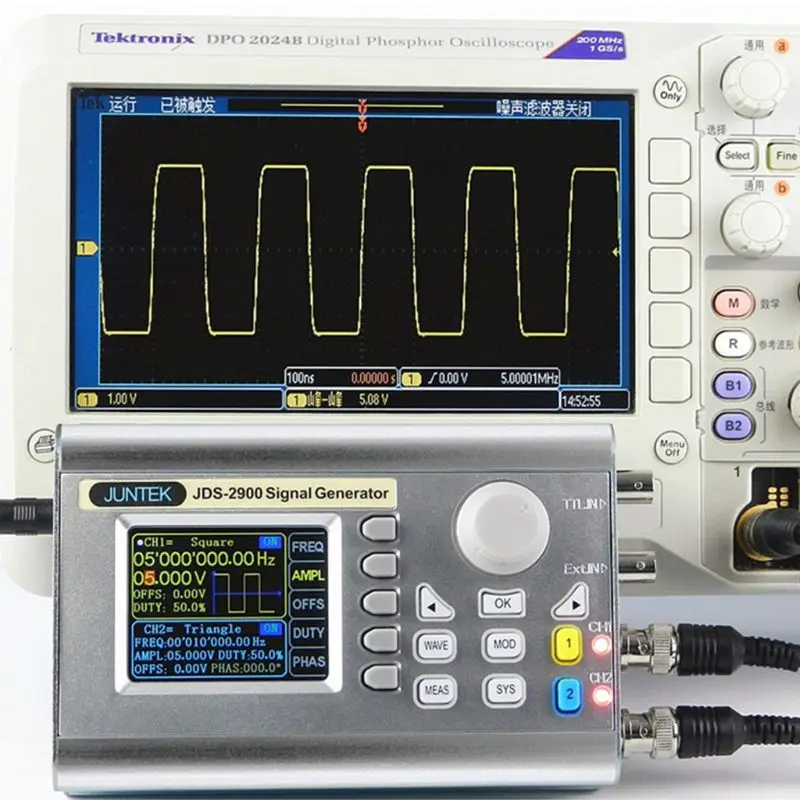

2-канальный DDS генератор сигналов счетчик частоты 15 МГц источника сигнала JDS2900 ЕС 649E

Описание

JDS2900 DDS генератор сигналов счетчик цифровой Управление синусоидальной частоты двухканальный 15 МГц источника сигнала

Руководство и ПК загрузка программного обеспечения ссылки:
Http://www.mediafire.com/folder/av83u6hd7sivn/JDS2900_Signal_Generator
Описание продукта:
JDS2900 серии двухканальный Функция генератор сигналов объединяет несколько Функция в одном, как, например, Функция генератор сигналов произвольной формы генератор, генератор импульсов, развертки, счетчик и частотометра и т. д. прибор принимает прямой цифровой синтезатор (DDS) технологии и обеспечивает стабильную, точную, чистые и низкие искажения сигналов. Это отличный тестовый или измерительный инструмент для электроники инженеров, электронной лаборатории, преподавания и научному исследованию.
Особенности:
В вертикальном направлении сигнала оптимизирована для 14bit, 266MSa/s частота дискретизации, более изысканным сигнала.
Синусоидальной волны частоты оптимизирована для 0.01uHz-60 МГц, прямоугольную волну является 0.01uHz-15 МГц.
Каждая функция имеет независимый операционный интерфейс, плавный переход без перерыва.
Регулировочный оптимизирована для того чтобы-9,99 V to + 9,99 V, более точный.
Двухканальный разность фаз-регулировка оптимизирована для 0,1 градусов; Временная задержка является более точным.
2,4-дюймовый высокой четкости цвет ЖК-дисплей экран обеспечивает хорошую работу беглость, много ярлыки значительно упрощает эксплуатацию.
Он может использовать стандартное программное обеспечения для подключения к компьютеру для того чтобы контролировать все функции машины и произвольной формы, Коммуникационный протокол освещения делает вторичного развития очень просто.
Крупномасштабной интегральной схемы и SMT технологии, высокая надежность, длительный срок службы.
Он имеет выход, защита от короткого замыкания, все выходной сигнал конец может работать в течение 60 s при условии нагрузки Защита от короткого замыкания.
Частота Технические характеристики:
Синус Частотный диапазон: 0 ~ 15 МГц
Квадратный Частотный диапазон: 0 ~ 15 МГц
Треугольники Частотный диапазон: 0 ~ 15 МГц
Частотный диапазон импульсов: 0 ~ 6 МГц
Ttl Цифровой частотный диапазон: 0 ~ 6 МГц
Произвольная волна Частотный диапазон: 0 ~ 6 MГц
Квадратный Время нарастания: ≤15nS
Длительность импульса: диапазон регулировки: 40nS-4000 S
Частота Точность: ± 20 частей на миллион
Стабильность частоты: ± 1 ppm/3 ч
Сигналов Технические характеристики:
Форма: синус, квадрат, треугольник, пульс (показателями рабочего цикла коррекции, длительность импульса и цикл освежитель воздуха с таймером регулируемый), произвольная волна, CMOS, уровень постоянного тока, полувер, всей длине волны, pos-стремянка, отр-стремянка, шума, показательные, показательные, тон, cink, пульс, lorentz импульсная и 60 видов самостоятельно пользователем определенной формы волны.
Сигналов разрешение по вертикали: 14 бит
Сигналов Частота дискретизации: 266 Мвыб/с
Сигналов Длина: 2048 точек
Син-гармоническое подавление: ≥45dBc (<1 МГц); ≥40dBc (1 МГц ~ 20 МГц)
Син-полное гармоническое искажение по уровню поверхности: <0.8% (20 Гц ~ 20 кГц, 0dBm)
Квадратная и импульсно-выброс (квадратный): ≤5%
Квадратная и импульсно-емкости рабочего цикла дистанция поездки (импульсный): 0,1-99.9%
Пандус волна-линейность: ≥98% (0,01 Гц ~ 10 кГц)
Выход Технические характеристики:
Амплитуда диапазон: частота <10 МГц, 0-20VPP; частоты> 10 МГц, 0-10Vpp.
Амплитуда Разрешение: 1 мВ
Амплитуда стабильность: ±0. 5%/5 ч
Амплитудная плоскость: ± 5% (<10 МГц); ± 10% (> 10 МГц)
Сигналов Технические характеристики:
Выходное сопротивление: 50Ω±10% (типичное)
Защита: Защита от короткого замыкания а-ля 60ые, не будут повреждены
DC офсетной печати:
Офсетная печать диапазон регулировки: Выход амплитуда> 2 V-9,99 V ~ 9,99 V; 0,2 VОфсетная печать Разрешение: 0,01 V
Фазы Технические характеристики:
Фазы диапазон регулировки: 0 ~ 359.9o
Фазы Разрешение: 0.1o
Ttl/COMS Выход:
Низкий уровень: <0,3 в
Высокий уровень: 1-10 V
Повышение уровня/время падения: ≤20ns
Внешние функции измерения:
Частотомер функция-Диапазон измерения частоты: 1 Гц ~ 100 МГц
Частотомер функция-Точность измерения: время ворот непрерывно корректируется между 0,01 S ~ 10 s
Счетчик функция шагомера область: 0-4294967295
Функции счетчика с зарядовой связью режим: 2 Режимы связи, постоянного и переменного тока
Счетчик функция шагомера режим: ручная работа.
Вход сигнала Диапазон напряжения: 2-20 Vpp
Длительность импульса: измерение: 0.01us (разрешение), 20 s (Макс измерения времени)
Период измерения: 0.01us (разрешение), 20 s (Макс измерения времени)
Развертки функции:
Развертки канала: CH1 или CH2
Развертка типа: Линейная развертка, журнал развертки
Развертки времени: 0,1 s ~ 999,9 s
Диапазон настройки: произвольно между Начальная точка и остановки точек
Развертки направлении: вперед, назад, и туда и обратно
Общие технические параметры:
Дисплей Тип: 2,4 дюймов TFT цветной ЖК-дисплей
Хранение и загрузка-Количество: 100 групп
Хранение и загрузка-Местоположение: 00 до 99 (экстракт 00 место данные по умолчанию boost state)
Произвольная волна-Количество: 1 до 60, полностью 60 групп (по умолчанию boost 15 групп)
Связь скорость-утвердить стандарт: 115200 бит
Мощность питания: 5 В постоянного тока V±0. 5 V

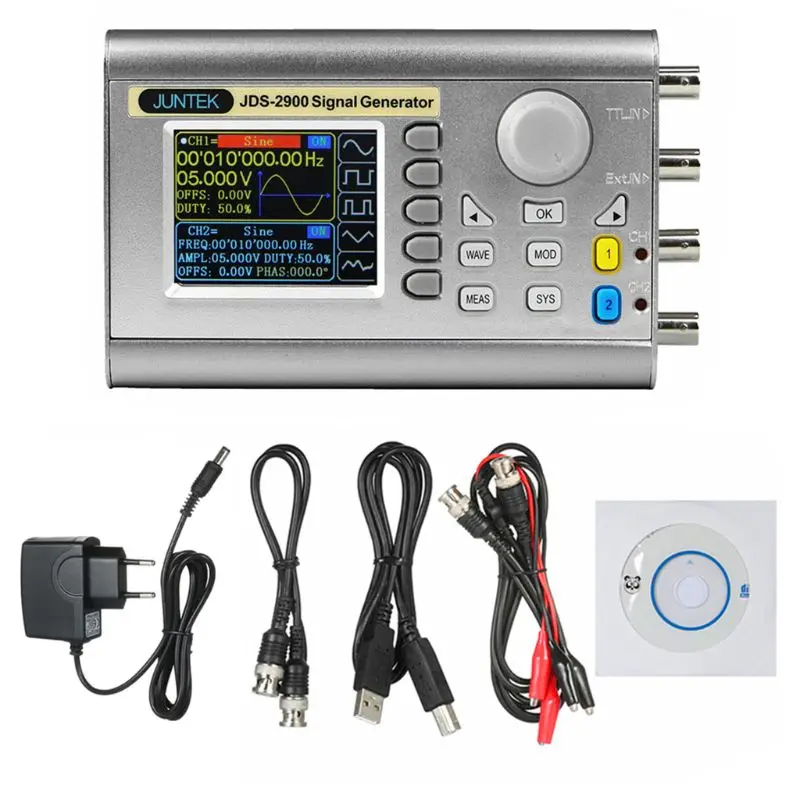

Посылка включает в себя:
1 * DDS генератор сигналов
1 * CD-плеер
1 * Мощность адаптер (в: штепсельная вилка европейского стандарта, выход: 5.0V-2.0A)
1 * USB кабель для передачи данных
1 * BNC-BNC кабель
2 * BNC-кабельный зажим
1 * Инструкция по эксплуатации
