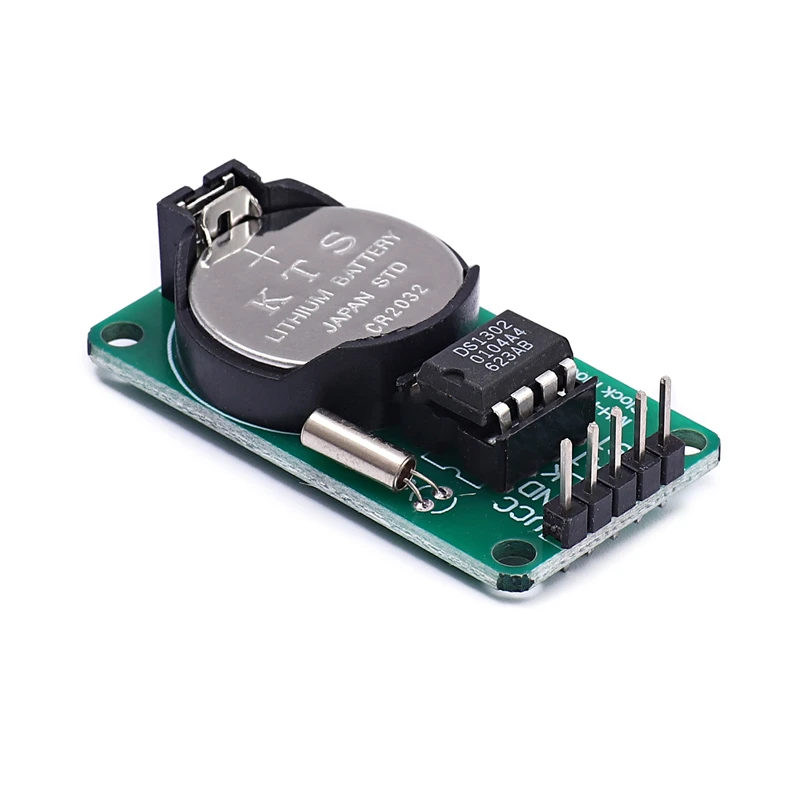

20 шт DS1302 модуль часов в режиме реального времени с батареей CR2032 кнопки 31x8 ram

В DS1302 представляет собой при непрерывной зарядке малым током светодиодный индикатор заряда чип часы из Далласа, который включает в себя часы реального времени/календарь и 31-байт статическая оперативная память, который связывается с микроконтроллером с помощью простой последовательным интерфейсом. Схема часов/календаря в режиме реального времени предоставляет информацию о секундах, минут, часах, днях, неделях, месяцах и лет. Количество дней в месяц и количество дней в годы скачков автоматически корректируются. Часы операция может определяться AM/PM индикация в центре сообщений в течение 24-или 12-часовом формате. DS1302 может легко общаться с микроконтроллером с помощью синхронного последовательного режима. Требуется только три порта: (1) RST reset (2) I/O data line (3) SCLK серийные часы. Данные чтения/записи часов/ram передаются в одном байте или до 31 байта скачков. DS1302 потребляет очень низкую мощность, сохраняя данные и информацию о часах с мощностью менее 1 мВт.

DS1302 основные показатели производительности:

★Часы в режиме реального времени могут рассчитать секунды, минуты, часы, дни, недели, месяца и годы до 2100 лет, а также возможность регулировки на следующий год.

★31 8-битный временного хранения данных Оперативная память

★Последовательный метод ввода/вывода минимизирует количество контактов

★Широкое рабочее напряжение 2,0 5,5 В

★Менее 300на при рабочем токе 2,0 в

★При чтении/записи часов или данных ram существует два способа передачи однобайтового и многобайтового символов.

★8-pin DIP посылка или опционально 8-pin SOIC посылка на основе поверхностного монтажа

★Простой 3-х проводное интерфейс

★Совместимость с ttl Vcc = 5 В

★Дополнительный диапазон промышленных температур-40 + 85

★Двойная трубка питания для сети и резервное питание

Параметры модуля часов DS1302 в реальном времени:

1. Печатная плата является одной панелью, размер: 44 мм * 23 мм * 1,6 мм

2. С 4 отверстиями для позиционирования, диаметр 3,1 мм

3. Резервная батарея является подлинной небесной CR2032, напряжение 3 В, ток 260 мАч, неперезаряжаемая батарея. Время хранения данных выше 10 лет!

4. Кварцевый генератор 32,768 кГц, японский импортный кварцевый генератор, соответствующий конденсатор 6pF, размер 2*6 мм

5. DS1302 представляет собой 8-pin в он-лайн крупные внутренние чип. Под чипом имеется держатель микросхемы, который удобен для замены и подключения и разгрузки чипов.

6. Рабочее напряжение модуля Совместимо с 3,3 В/5 В, можно подключить с 5 В и 3,3 В MCU

7. Рабочая температура: 0 ° --- 70 °

Метод проводки (в качестве примера можно подключить любой порт IO и изменить определение порта в программы):

VCC & rarr; + 5 V/3,3 V

GND & rarr; GND

CLK & rarr; P02

DAT & rarr; P01

RST & rarr; P00

Меры предосторожности:

1. Не Переворачивайте VCC и GND, чтобы избежать сжигания чипа.

Порт 2,51 MCU P0 должен быть соединен с нагрузочный резистор. Если у вашего MCU нет нагрузочный резистор, вы можете подключить кабель передачи данных к другим портам.
