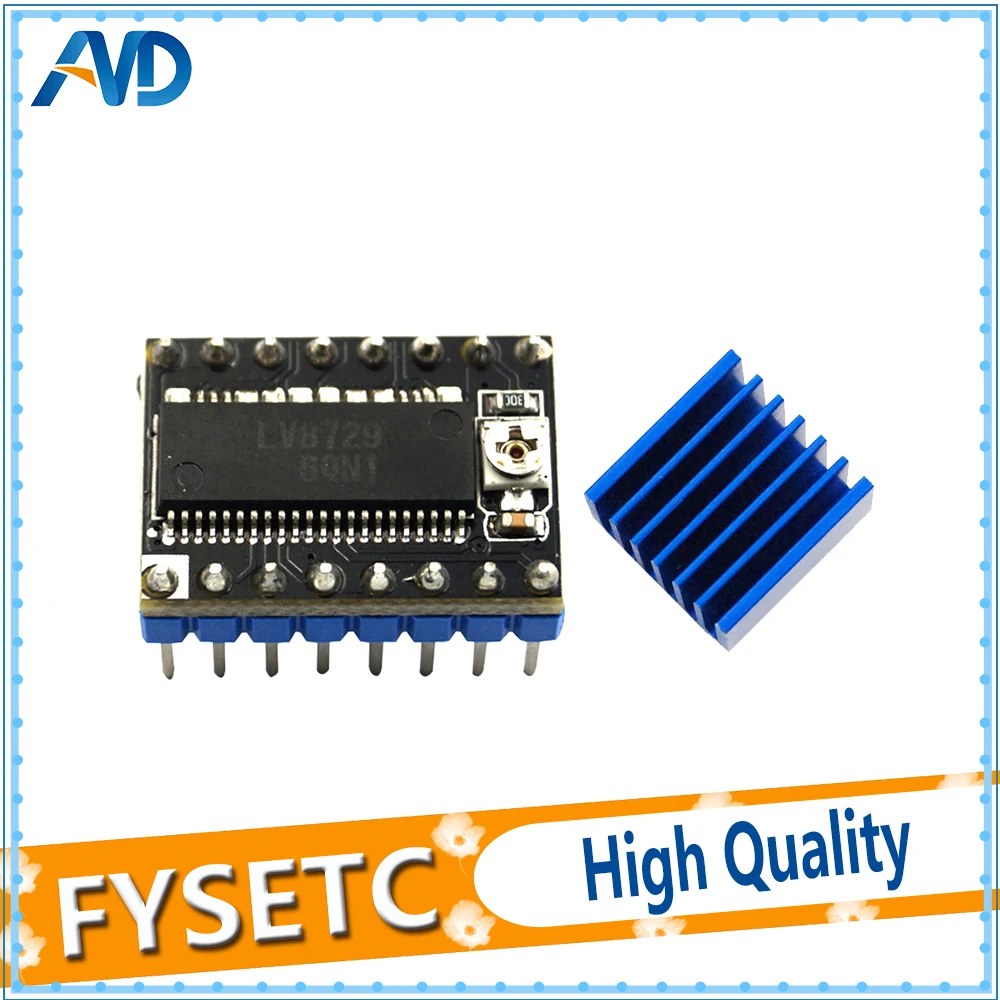

20 шт./лот 3D-принтеры Запчасти LV8729 Драйвер шагового двигателя 4-слойные PCB крайне низкий уровень шума модуль драйвера совместим с Lerdge

Модуль драйвера LV8729 с 128 делениями является хорошим выбором для шагового двигателя Nema, ток которого меньше, чем 1.5A, что делает двигатель устойчивым, тихим и точным.

Технические характеристики:

Размеры: 1,5 мм * 2,0 мм (То же самое с A4988 и DRV8825)

Максимальный ток привода: 1.5A (по умолчанию 0.8A)

Рабочее напряжение: 6 V-36 V, предлагаемое Напряжение 12 V

Вспомогательные компоненты: 1,1/2,1/4,1/8,1/16,1/32,1/64,1/128

Процесс продукта: четырехслойная печатная плата

В разделении 64 или 128, чтобы иметь лучший ультра-тихий эффект.

Список доставки (на единицу):

LV8729 * 20 шт

Теплоотвод с наклейкой * 20 шт

Примечание: Пожалуйста, убедитесь, что направление подключения правильно, или это, вероятно, сгорит чип драйвера и плата контроллера. Рекомендуем сделать хорошую работу по охлаждению для модуля.

Алгоритм тока драйвера и его Регулировка:

1. Текущий алгоритм драйвера: i = Vref/0,5, Vref по умолчанию около 0,4 в, поэтому ток по умолчанию 0.8A и максимальный ток 1.5A

2. Пожалуйста, не подключайте двигатели при измерении напряжения, или легко сгореть привод.

3. Пожалуйста, подключите и блок питания и USB для питания при измерении напряжения.

4. Небольшая регулировка для драйвера потенциометра. Отрегулируйте его снова после измерения, чтобы избежать сжигания драйвера при чрезмерном токе.

5. Для увеличения тока, вращая потенциометр по часовой стрелке медленно, и против часовой стрелки, чтобы уменьшить.
