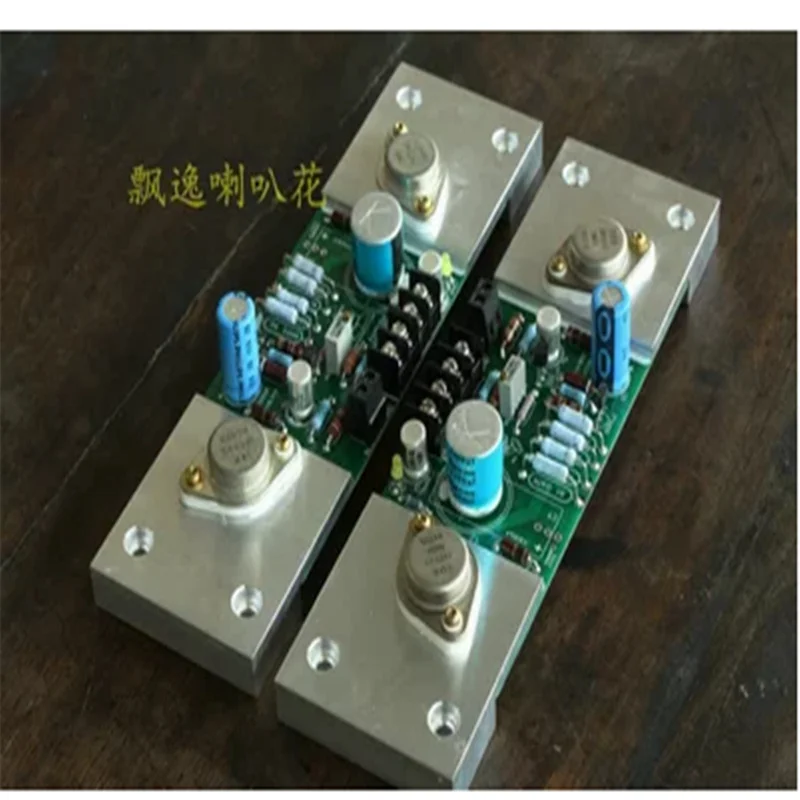

2018kaolanhon PASS 5 Вт одноконцевая DC класс А теплый звук Золотая печать Полевой трубка, Усилитель мощности доска два канала win 1969 18

Рекомендуемое Входное напряжение: один источник питания, один источник питания. (Две линии, не третья линия) вход DC 20V-0, до 30 в,

Трансформатор рекомендуется использовать более 100 Вт. AC 15-20 V диапазон, два комплекта напряжений и 4 выходного сигнала. Напряжение слишком высокое, за исключением большого увеличения тепла.

Компоненты на плате используются, сопротивление Дейла или импортная углеродная пленка 0,5 Ватт, за исключением того, что выходная трубка разбирается, другие компоненты абсолютно новые, в том числе k170 и 450, пожалуйста, обратите внимание.

Размер платы: длина 206 мм ширина 60 мм, включая размер теплового моста. Монтажный винт Размер теплового моста: 178X36,5 мм M5 винт крепления. (Трещины стенок предполагают, что вентиляторы получают доску для измерения размера, а затем открывают отверстие, тепловая пластина является ручной ошибка размера отверстия неизбежна, когда он не установлен в МО спрей)

Рекомендуется иметь радиатор весом 1,5 кг сбоку, который очень подходит для производства теплоотвода длиной 250, а также может использоваться в качестве тонкого усилителя мощности.

Отладки точек

1: Установите плату с подходящим теплоотводом. Нанесите силиконовую смазку между термопрокладкой и теплоотводом. Затяните винты.

2: Используйте DC одиночный источник питания, + 20 в к правому, и средние два являются наземными.

OUT + находится на левой стороне, это ясно, не поймите неправильно.

3: отладка, сначала проверьте ваше входное напряжение, например + 20 в, среднее напряжение отладки до 10 в, точка измерения напряжения находится на положительной стороне выходного конденсатора и OUT +, и есть стрелки сбоку. Мультиметр DC тестирует эти две точки, а регулируемый резистор 5 K серого цвета регулируется небольшой отверткой.

4: в это время, силовая трубка имеет тепло, и она может быть подключена к сигнальной линии и линии динамика, чтобы проверить звук. Рекомендуется добавить 5-10 раз, чтобы увеличить переднюю ступень, так что преимущество этой цепи может быть полностью использовано.
