2020RGB-P9823F; интеллектуальный светодиодный источник света; SMD Размер; RGB доступный полноцветный

Описание

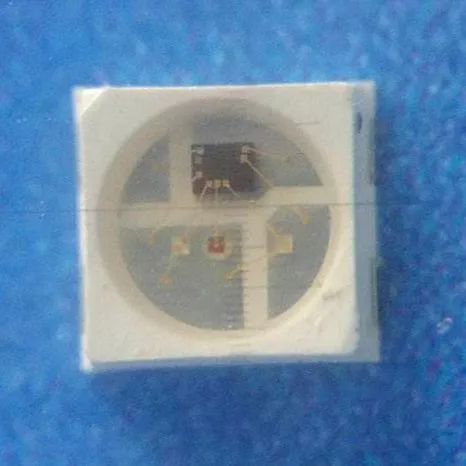

P9823F-4P является интеллектуальным внешним управлением светодиодный источник света, интегрирующий цепь управления и светоизлучающую цепь. Внешний вид такой же, как 3528 Светодиодный шарик лампы, и каждый компонент является пикселом. Пиксель включает в себя интеллектуальный цифровой интерфейс данных защелки сигнала формирования и усиления цепи вождения, а также включает Высокоточный внутренний осциллятор и программируемую часть постоянного тока управления, что эффективно гарантирует, что цвет точечного света пикселя является высокоравномерным.

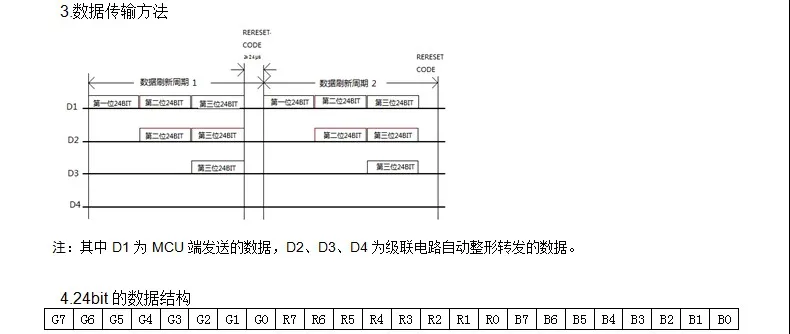

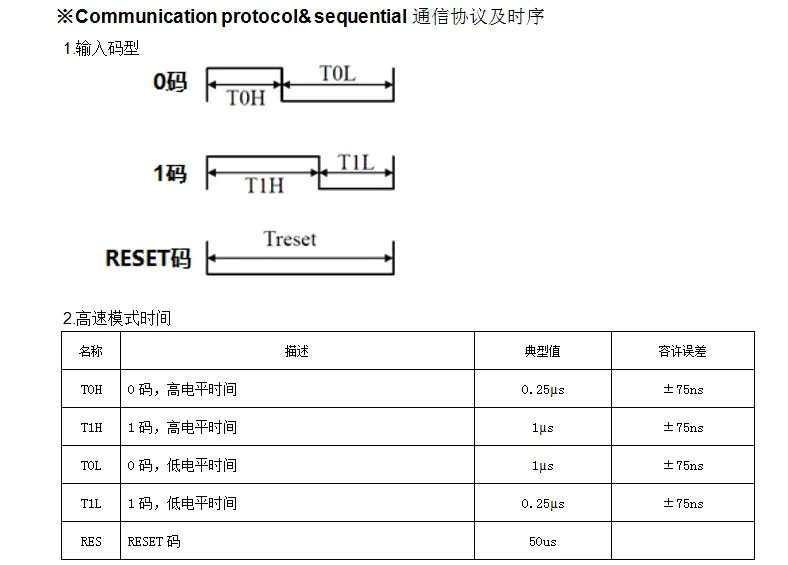

Протокол передачи данных принимает Однолинейный режим возврата к нулю. После сброса питания терминал DIN принимает данные, передаваемые от контроллера. Первые 24 бита данных извлекаются первым пикселом и отправляются внутри пикселя. Защелки данных, остальные данные формируются и усилены внутренним формирующим устройство обработки данных, а затем выходные данные передаются на следующий Каскадный пиксель через порт DO, и сигнал снижается на 24 бита каждый раз при передаче пикселя. Пиксель принимает автоматическую технологию формирования и пересылки, так что количество каскадных пикселей не ограничено передачей сигнала, и только скорость передачи сигнала ограничена.

Светодиодный имеет низкое напряжение езды на автомобиле, охрана окружающей среды и энергосбережение, высокая яркость, большой угол рассеивания, частая периодичность, ультра низкая мощность, длительный срок службы и так далее. Интегрируя цепь управления на светодиодный, цепь становится проще, меньше и проще установить.

Функция IC (введение к IC)

P9823F-это трехканальный светодиодный блок управления приводом, который интегрирует цифровой интерфейс MCU, защелку данных, светодиодный привод высокого напряжения и другие схемы. Серое управление шкалой 256 уровня и управление каскадом осуществляется периферийным контроллером для осуществления контроля освещенности матрицы цвета на открытом воздухе большого экрана.

Этот продукт обладает отличной производительностью, четким визуальным эффектом, простым каскадным режимом, стабильной передачей данных и сильной защитой от помех.

Характеристика (IC характеристики)

● Схема регулировки шкалы серого цвета (256 уровней яркости регулируется);

● Встроенный двойной Радиоуправляемый осциллятор и синхронизация часов на основе сигнала на линии передачи данных, после получения данных этого устройства, он может автоматически вперед и вперед следующих данных;

● Встроенная схема сброса питания;

【Pwm терминал управления может достичь 256 уровней регулировки, частота сканирования не менее 400 Hz/s;

♦ Последовательный интерфейс каскадного интерфейса, который может получать и декодировать данные через одну сигнальную линию;

♦ Когда скорость обновления составляет 30 кадров/секунд, Каскадное число режима низкой скорости не менее 512 точек, и режим высокой скорости не менее 1024 точек;

♦ Скорость передачи данных может достигать 800 кбит/с;

♦ Рабочее напряжение чипа 3,3-5,5 В;

♦ Очень Точная точность выходного тока: ± 1% точность между каналами и каналами в одном чипе; точность выходного тока между различными ЧИПАМИ: ± 4%
