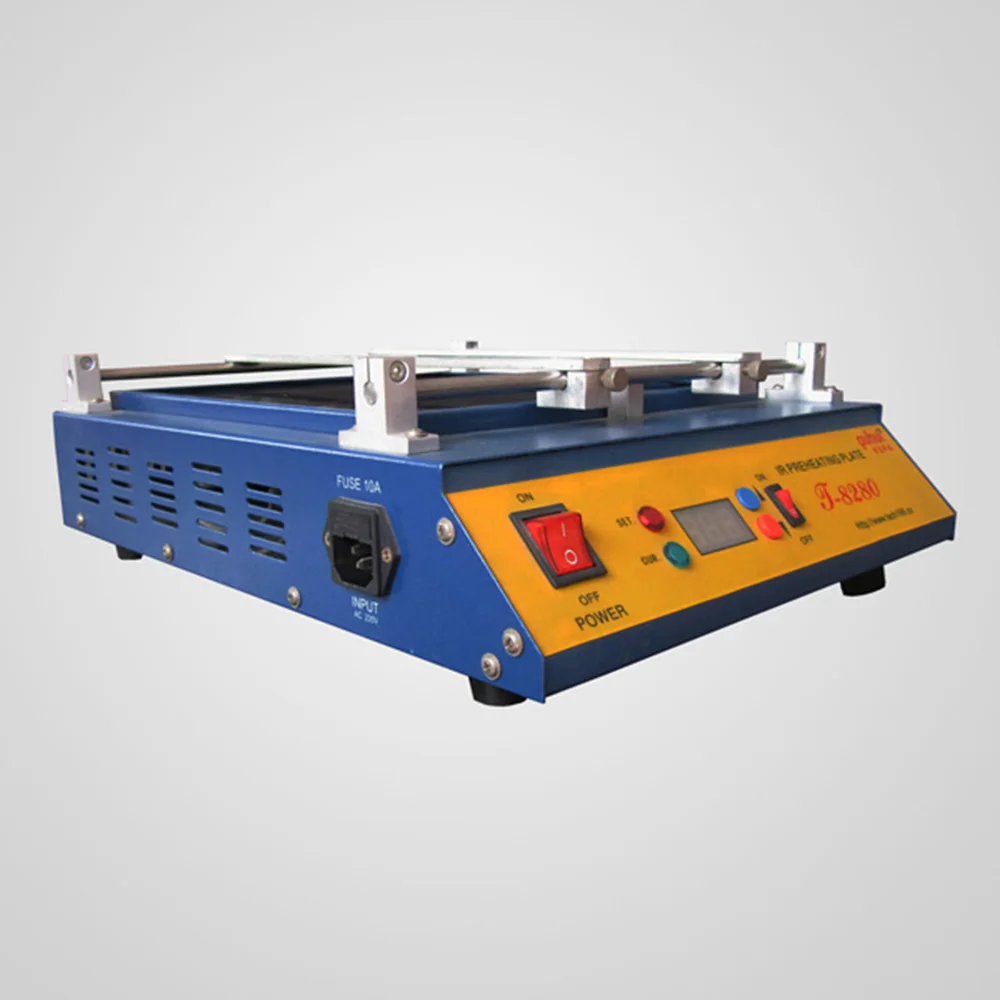

220 V/110 V Puhui T8280 PCB подогреватель ИК прегрелка T-8280, отсекающий ИК-область спектра предварительного нагрева печи 0-450degree Цельсия припоя Ремонт

Описание

Особенности:

1. Машина выбирает самостоятельно разработанное инфракрасное высокоэффективное нагревательное устройство и принимает передовые PID интеллектуальные технологии контроля температуры нагрева для точного контроля температуры.

2. Он может осуществить нагрев этилированных и бессвинцовых компонентов печатной платы, особенно подходит для печатных плат, содержащий BGA и SMD компоненты.

2. Специальный инфракрасный нагрев обладает сильной проникающей мощностью, устройство равномерно нагревается, и отсутствие потока горячего воздуха не приведет к смещению крошечных компонентов на печатной плате, обеспечивая качество сварки.

3. Эта машина оснащена системой предварительного нагрева 1500 Вт (sol) с диапазоном предварительного нагрева 280x270 мм, которая может использоваться в сочетании с портативным инфракрасным сварочным аппаратом T-835.

4. Легко работать, машина может быть полностью управляется после простой тренировки.

Основные параметры:

Размер рабочего стола 410x316 мм

Номинальное напряжение и частота AC220-230v/AC110V 60/50 Гц

Блок питания 1600 W

Инфракрасный Подогрев шасси мощность 1500 Вт

Предварительно нагревающееся шасси размер подогрева 280x270 мм

Подогрев шасси температура регулируется 0-450 ℃

Основные компоненты:

Печи подогрева тела-1 шт.

Температура датчик-1 шт.

Печатная плата кронштейн 1

GB шнур питания-1 шт.

Руководство пользователя (CD-ROM) 1

Инструкции по использованию:

1. Проверьте перед запуском и перед запуском

① Перед запуском проверьте, подключен ли шнур питания.

② Включите главный выключатель питания. Используйте его после завершения самопроверки (температура дисплея цифровой трубки-это текущая комнатная температура).

③ Зарядное устройство. Небольшой черный переключатель на передней панели используется для управления работой инфракрасного шасси предварительного нагрева. Нажмите синюю кнопку «▲» (клавиша вверх) и красную кнопку «▼» (клавиша вниз) на передней панели, чтобы работать в пределах 0-450 °C, регулировка рабочей температуры инфракрасного шасси предварительного нагрева. Нажмите переключатель на «ON», инфракрасное шасси предварительного нагрева начинает работать, нажмите переключатель на «OFF», инфракрасное шасси предварительного нагрева перестанет работать.

2. Работа печатной платы предварительного нагрева:

(1) размещение и регулировка печатной платы:

① В соответствии с размером печатной платы отрегулируйте положение кронштейна, поместите печатную плату на кронштейн и затяните крепежную гайку.

② В соответствии с размером печатной платы и требованиями к сварки нажмите синюю кнопку «▲» (клавиша вверх) и красную кнопку «▼» (клавиша вниз) на передней панели отрегулировать инфракрасный Предварительный нагрев в диапазоне 0-450 °C. выходная температура шасси.

(2) подогрев и выключение:

① Нажмите кнопку «ON», чтобы включить шасси предварительного нагрева в течение 3-5 минут, и сделайте температуру дисплея стабильной вокруг заданного значения, затем вы можете перейти к следующему шагу.

② После завершения работы нажмите кнопку «OFF», инфракрасное шасси предварительного нагрева перестанет работать.

Примечание: Не немедленно выключите выключатель питания в это время, дайте машине достаточно остыть, прежде чем выключить питание.

③ Рекомендации по настройке температуры предварительного нагрева: при подогреве этилированных печатных плат температура инфракрасного шасси предварительного нагрева может быть скорректирована примерно до 100-120 °C; при подогреве бессвинцовых печатных плат, температура инфракрасного шасси предварительного нагрева может регулироваться до 120-около 140 ℃; Различные температуры предварительного нагрева также могут быть установлены в соответствии с процессом использования пользователя и пользовательским опытом.

3. Настройка и регулировка машины:

Методы нагрева инфракрасного шасси предварительного нагрева этой машины: полное давление через метод нагрева и PID процент регулировки метод. Вы можете настроить его самостоятельно в соответствии с запасом предварительного нагрева печатной платы. Как правило, Температура предварительного нагрева ниже 250 ℃, и используется метод регулировки PID в процентном отношении; Температура предварительного нагрева выше 250 ℃, и полное давление через метод нагрева принимается. Метод управления автоматически регулируется в соответствии с заданным значением температуры, без ручной регулировки.

Меры предосторожности

1. После завершения работы не выключайте сразу. Выключите питание после того, как машина остынет.

2. Держите вентиляционные отверстия чистыми, инфракрасное преднагревающее шасси чистым, и регулярно чистить безводным спиртом!

3. Будьте осторожны и действуйте при высокой температуре, обратите внимание на безопасность и предотвращение ожогов.

4. Если не используется в течение длительного времени, отключите вилку питания!
