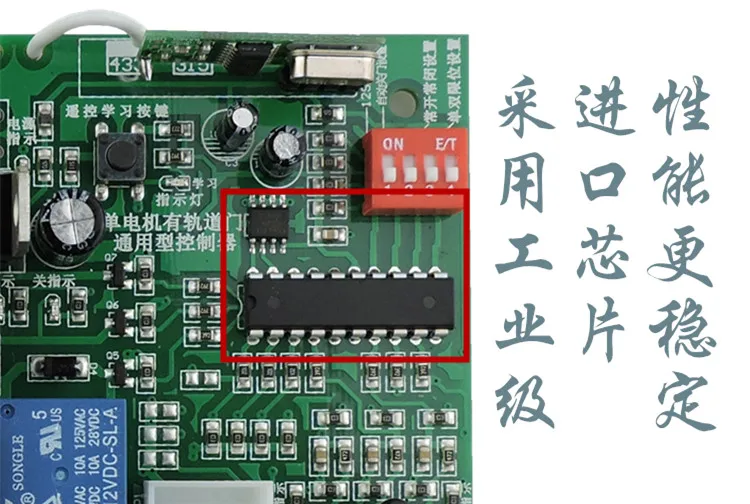

220 В рейка электрическая дверь материнская плата Pan дверь телескопическая дверь управление Лер плоский дверной блок управления материнская плата

Один. Технический параметр:

1. Входное напряжение: 220 В ± 15%

2. Номинальный ток двигателя: 7а

3. Режим дистанционного управления: беспроводной пульт дистанционного управления, кодирование миллионов групп безопасно и надежно.

4. Дистанция дистанционного управления: Open50-100rice (безбарьерная)

Две основные функции:

1. Ручное управление «открыть», «остановить», «закрыть».

2. Пульт дистанционного управления «открыть», «остановить», «закрыть».

3. Инфракрасная защита от столкновений: со специальной инфракрасной головкой управления дверь может автоматически останавливаться, когда она Обнаруживает препятствия в процессе закрытия., работа в обратном направлении 5 секунд, а затем остановка, если инфракрасный переключатель предотвращения столкновений не обнаруживает дверь объекта, он будет продолжать работать в Направление закрытия двери. инфракрасный переключатель анти-столкновения типа isPNPOften открытого типа, это переключатель с положительным выходом полюса нормально открытый сигнал. ударопрочный переключатель коричневого соединения + 12 В, синий катодиндpublic, черный ударопрочный порт переключателя. 【эта плата управления usesPNP Тип постоянный-открытый ударопрочный переключатель 。 также доступен Тип часто открытый переключатель предотвращения столкновений, это просто различные методы проводки.

4. Выбор полярности концевого переключателя (сотрудничество с переключателем циферблата № 【2】дополнительные функции открытого и закрытого ограничения). Завод установлен как нормальный открытый предел.

5. Функция выбора одиночных и двойных ограничений (сотрудничество с переключателем номера. 3 Бит опционально двойной лимит и функция одиночного ограничения). установка вне фабрики для функции двойного ограничения, 【если выбрать одну функцию ограничения, концевой выключатель подключения + 12 В просто откройте концевой порт. 】 。

6. Отмена защиты времени: Внутренняя задержка контроллера 120автоматически закрывается в секундах, это в основном для предотвращения типа защиты после сбоя концевого переключателя. (сотрудничество с переключателем No.1Bit закрывает время защиты).

7. Инфракрасное выключение: автоматическое удаление инфракрасной функции предотвращения столкновений, когда инфракрасный закрытый порт входит на высоком уровне. главная цель этой функции заключается в том, что выключатель против столкновений определяет, что задняя дверь поста не может быть закрыта. инфракрасное отключение-это Магнитный шток-коннектор. 12vдругой провод с инфракрасным закрытым портом.

8. Инструкции по концевой проводке: открытый предел-это проводное соединение открытого концевого Магнитный шток. 12 vдругой провод открывает концевой порт, ограничение отключения-это ограничение отключения Магнитный шток к проводному разъему. 12vдругой концевой порт подключения провода.

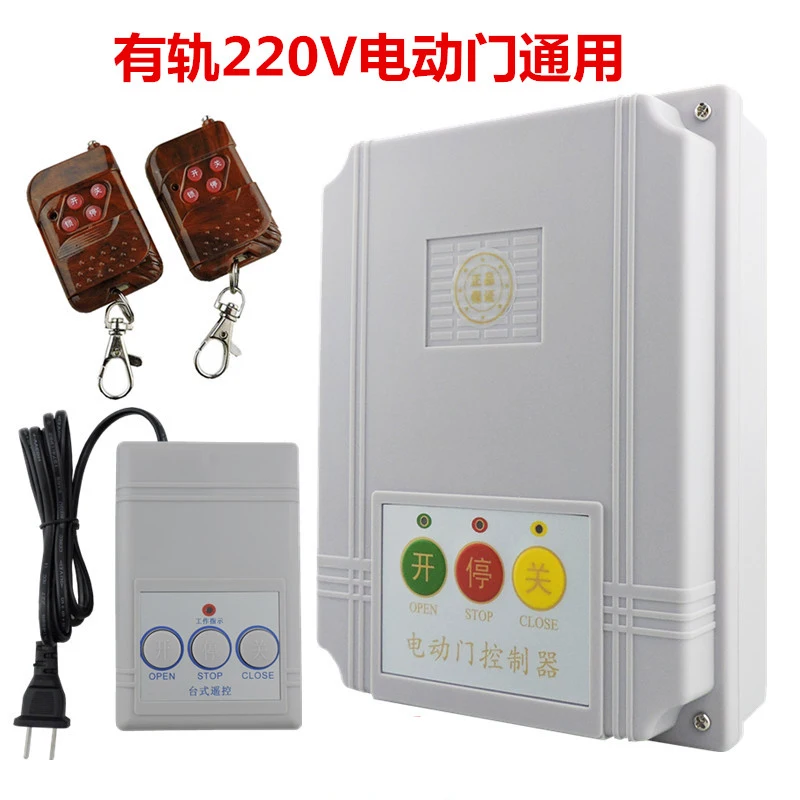

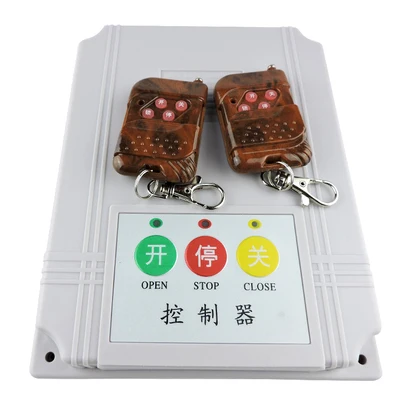

Три. Инструкции по обучению для Настольный пульт дистанционного управления и пульт дистанционного управления контроллерами:

1. Метод обучения: Нажмите кнопку обучения 1 более секунд (коснитесь ключа переключателя внутри главного двигателя) Отпустите руки, когда свет включен, то? 5 нажмите любую клавишу на пульте дистанционного управления или настольном управлении за считанные секунды, в этот момент индикатор мигает несколько раз., укажите успех обучения на дистанционном управлении.

2. Очистите все методы кодирования: удерживайте обучающий ключ более чем за несколько секунд, он очищает все пульты дистанционного управления, которые вы изучили., если вам необходимо переоснастить пульт дистанционного управления в это время, он может работать в соответствии с методом обучения.

3. Пояснение: хост может быть установлен на пульте дистанционного управления most60A.

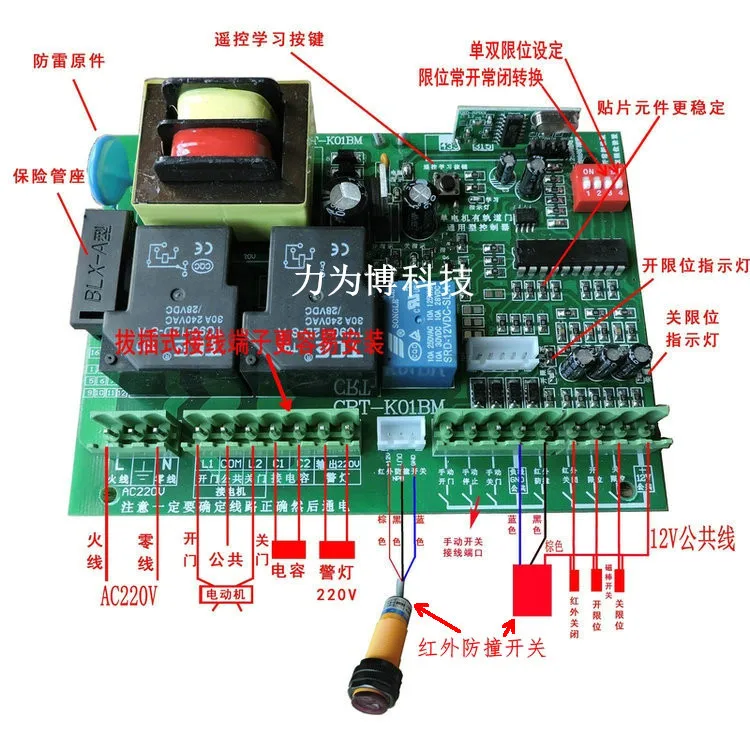

Четыре. Подключение проводов:
