24 бит 192K HZ ЦАП CS8416+ AK4396+ NE5532P SPDIF к аудиовыходу ЦАП Плата декодеров

Описание

Решение чипа: CS8416 + AK4396 + NE5532P
Размер: около 80 мм * 80 мм
Питание: двойной 13-15 в + одиночный 9-15 в или только двойной 13-15 в

Если Трансформатор источника питания только AC dual 12 В, нет переменного тока одиночного напряжения 9 В.

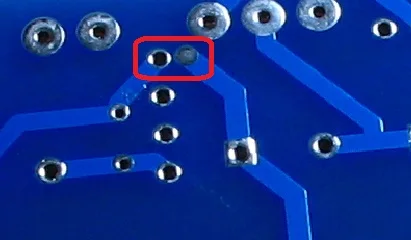

Затем вы можете коротить две точки на задней части печатной платы.Используйте только один набор двойных напряжений переменного тока.

Обратите внимание, что все наборы DAC нельзя припаять паяльником 220 В.Это может привести к статическому повреждению чипа.
Сварка должна осуществляться с температурной паяльной станцией класса 936 и выше.

AK4396-это высокопроизводительный стереоцап для режима дискретизации dvd-аудио 192 кГц, включая
24bit цифровой фильтр. Использование Мультибитной структуры AKM для своего модулятора AK4396 обеспечивает широкий динамический
Диапазон с сохранением линейности для улучшения THD + N производительности. AK4396 имеет полный дифференциальный SCF
Выходы, снятие потребности в соединительных конденсаторах переменного тока и повышение производительности для систем
Чрезмерного часы дрожания. AK4396 принимает данные PCM 192 кГц и данные DSD 1 бит, идеально подходят для широкого диапазона
Приложений, включая DVD-Audio и SACD. AK4396 имеет полностью функциональную Совместимость с
AK4393/4/5 и низкое энергопотребление рассеивание тепла.
• 128x Oversampling
• Частота дискретизации: 30 кГц и sim; 216 кГц
• Цифровой фильтр 24 бит 8 X (функция медленного отката)
Пульсация: ±0. 005дб, затухание: 75дБ
• Высокая устойчивость к дрожанию часов
• Дифференциальный выход с низким уровнем искажений
• Возможность ввода данных DSD
• Цифровое деакцентирование для дискретизации 32, 44,1, 48 кГц
• Мягкий немой
• Цифровой аттенюатор (линейная 256 шагов)
• THD + N: и минус; 100 дБ
• DR, S/N: 120 дБ
• Вход/F Формат: MSB, 16/20/24bit LSB, I2S
• Основные часы: нормальная скорость: 256fs, 384fs, 512fs, 768fs или 1152fs
Основные параметры
● Расширяемое решение для выбора чипа.
Цифровой прием использует CS8416 с отличной производительностью и стабильной работой.В то же время включена функция деджиттера самого чипа (то есть устранение джиттера). После преобразования сигнала SPDIF в IIS CS8416 непосредственно передает сигнал IIS на чип преобразования core DAC AK4395.
Так как AK4393 AK4394 AK4395 AK4396 являются совместимыми моделями, MINI2496 также очень воспроизводим.Аналоговый сигнал, Преобразованный чипом AK, затем входит в цепь LPF, состоящую из обычно используемого двойного op amp, например, NE5532. В то же время, он оснащен высококачественной ИС-розеткой Zhengling Seiko, которая может быть изменена в любое время, например OP275 OPA2604 LM4562.
● Простой, но и не садится решение солнечная энергия, цифровая печать использует с низким уровнем пульсации 2-ступенчатый регулятор напряжения, и первый этап напряжение регулируется звук состоит из 78 79 является более во время активного отдыха.В то же время, чип DAC и VD VA на CS8416 поставляются отдельно с помощью соответствующего чипа 1117 регулируемого источника питания. Цифровой источник питания двух чипов отделен магнитными бусинами, и каждое активное устройство имеет независимый конденсатор развязки рядом с ним.
