24 бит ADC AD Модуль ADS1256 модуль высокой точности ADC карты сбора данных входное сопротивление и сопротивление затуханию L41

1 514 руб.

Описание

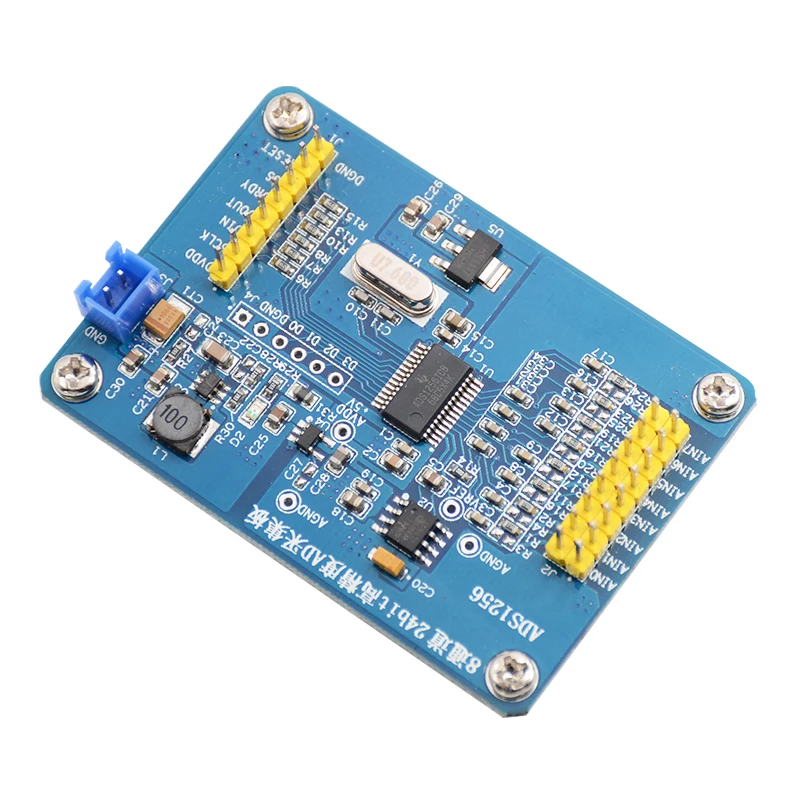

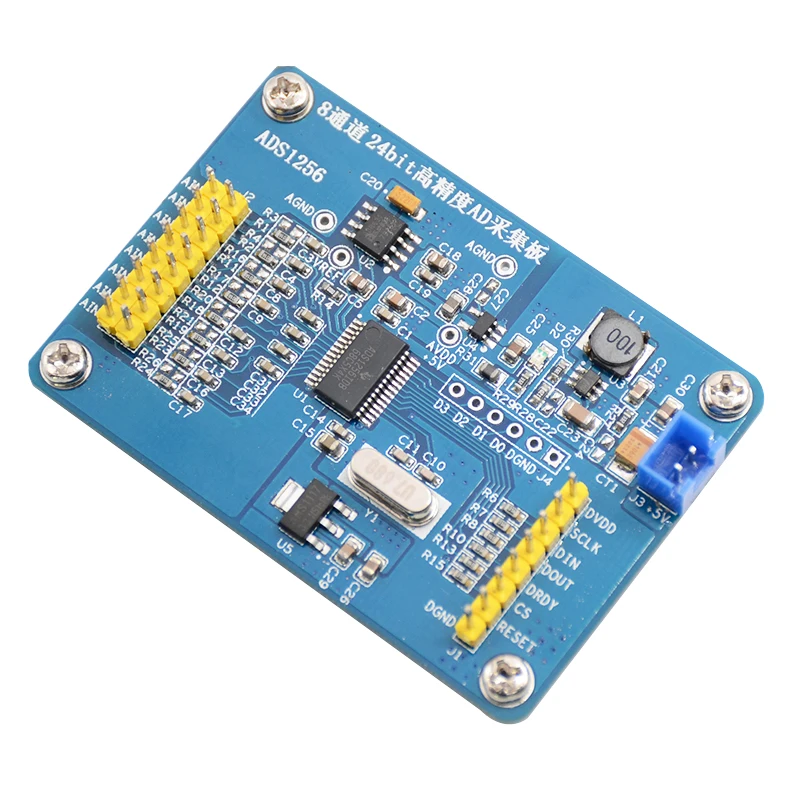

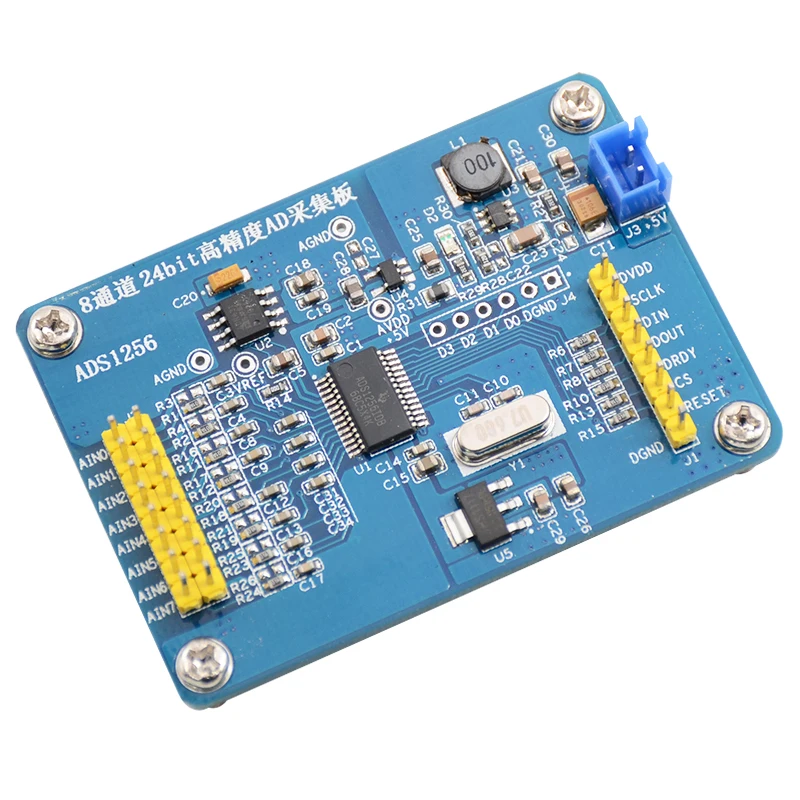

ADS1256 модуль 24 бит ADC AD Модуль Высокоточный ADC плата сбора данных входное сопротивление и сопротивление затуханию

1. Входной терминал питания, верхний-заземление, нижний конец-+ 5 В.

2. LT3461 чип питания, высокая пульсация шума.
3. Светильник индикатора питания.

4. LP2985, LDO может эффективно подавить низкочастотный шум, производит очень чистый + 5 В, чтобы обеспечить аналоговую мощность для ASD1256

5. ADR431BRZ, B Серия для высокой точности бенчмарка. Эталонный чип для производства высокоточного эталона 2,500000 в
6. Контрольное отверстие.

7. аналоговые входы, AIN0-AIN7 в общей сложности восемь входных портов, можно считать 8 автономными одиночными входами, также можно сделать 4 дифференциальных входа, AIN0 и AIN1 как группа, AIN2 и AIN3 AIN4 и AIN5 AIN6 и AIN7.
8. Аналоговый большой входной порт

9. Входное сопротивление и сопротивление затуханию. Сопротивление распаду по умолчанию не приварено.
10. ADS1256 главный чип.
11. AMS1117-3.3v, чтобы обеспечить цифровое напряжение для ADS1256.

12. Бренд NSK crystal 7,68 МГц
13. Интерфейс связи с MCU.
