24 ГГц микроволновой модуль Радиолокационная пластина модуля датчик уровня FMCW бесконтактное измерение расстояния FM-02 DHL (от 25338 руб.)

Описание

Обзор

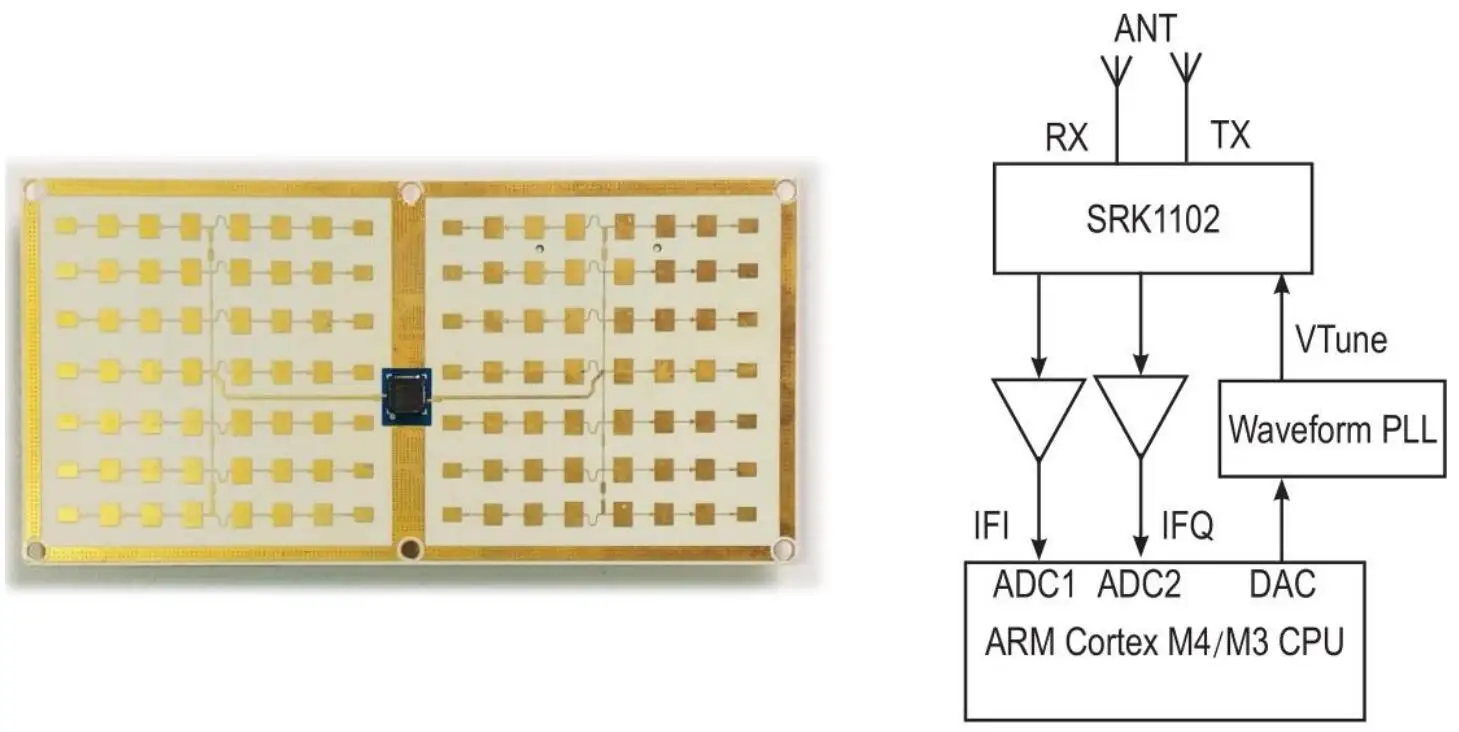

FM-02 iМодуль радиолокационного диапазона 24 ГГц, может быть значением диапазона выходного сигнала последовательного порта.

Основные Особенности:

Диапазон рабочих частот: 24 ~ 24,25 ГГц Полоса пропускания FM: 1 ГГц, глухая область 0,15 м Максимальная дальность действия: 30 м Погрешность: <1 см Максимальная Эквивалентная Мощность всенаправленного излучения (EIRP): 25 дБм Фазовый шум: 100 дбк/Гц-@ 1 МГц Коэффициент приема шума: двусторонний диапазон 12 дБ Полученный IQ фазовый дисбаланс: <5deg Полученный IQ дисбаланс мощности: <1,5 дБ Максимальное усиление напряжения: 50 дБ 5 V один источник питания, максимальный ток: 200mA Микропроцессор с ARM architecture M4 series С высокой производительностью генерации сигналов PLL, ADF4158 Угол излучения антенны (горизонтальный и вертикальный, 3 дБ): ±7° Размер: 120*60 мм

Применение

Промышленный Уровнемер/уровнемер Ареометр Трафик приложения

24 ГГц микроволновой модуль Радиолокационная пластина модуля датчик уровня FMCW бесконтактное измерение расстояния FM-02 DHL

Электрические характеристики
Никаких специальных инструкций, при испытании составляет 25 ℃, 5 V питания 。
Параметр	Минимум	Типичное	Максимальная	Компания	Условия тестирования
Блок питания
Напряжение	5	V
Электрический ток	200	MA
Запуск
Частотный диапазон	24	24,25	ГГц
Эквивалентная всенаправленная мощность излучения EIRP	\ \	\ \	\ 25 \	\ ДБм \	\ \
Фазовый шум	\ \	\ 100 \	\ \	\ DBc/Hz \	\ @ 1 МГц \
Получить
\ Шум рисунок \	\ \	\ 9 \	\ \	\ ДБ \	\ DSB \
\ IQПерекос фаз \	\ \	\ 1 \	\ 5 \	\ Дег \	\ \
\ IQМощность дисбаланс \	\ \	\ 1 \	\ 1,5 \	\ ДБ \	\ \
\ Промежуточная частота и низкая частота отсечки \	\ \	\ 50 \	\ \	\ Гц \	\ \
\ Промежуточная частота высокая частота отсечки \	\ \	\ 200 \	\ \	\ КГц \	\ \
\ Средняя частота Напряжение коэффициент усиления \	\ \	\ 10 \	\ \	\ \	\ \
\ Получение Напряжение коэффициент усиления \	\ \	\ 50 \	\ \	\ ДБ \	\ \
\ Антенна \	\ \	\ \	\ \	\ \	\ \
\ Коэффициент усиления антенны \	\ \	\ 17 \	\ \	\ ДБ \	\ \
\ Недельобъем подавления \	\ \	\ 20 \	\ \	\ ДБ \	\ \
\ Угол излучения приемной антенны (3 дБ) \	\ \	\ ± 7 \	\ \	\ Дег \	\ Уровень \
\ \	\ \	\ ± 7 \	\ \	\ Дег \	\ Вертикальный \
\ Микропроцессор \	\ \	\ \	\ \	\ \	\ \
\ ARM Cortex M4 \	\ \	\ \	\ \	\ \	\ \
\ Часы \	\ \	\ 72 \	\ \	\ МГц \	\ \
\ АЦП \	\ \	\ 2 \	\ \	\ \	\ \
\ ЦАП \	\ \	\ 1 \	\ \	\ \	\ \
\ Модуляции генератор сигналов PLL \	\ \	\ \	\ \	\ \	\ \
\ ADF4158 \	\ \	\ \	\ \	\ \	\ \
\ Справочные материалы/частота фазовых различий \	\ \	\ 20 \	\ \	\ МГц \	\ \
\ Рабочая частота \	\ \	\ F0/16 \	\ \	\ \
